socomec COUNTIS E11 Bedienungsanleitung

socomec COUNTIS E11 Bedienungsanleitung

Einphasiger wirkenergiezähler direkt - 80 a pulse

Werbung

BEDIENUNGSANLEITUNG
DE

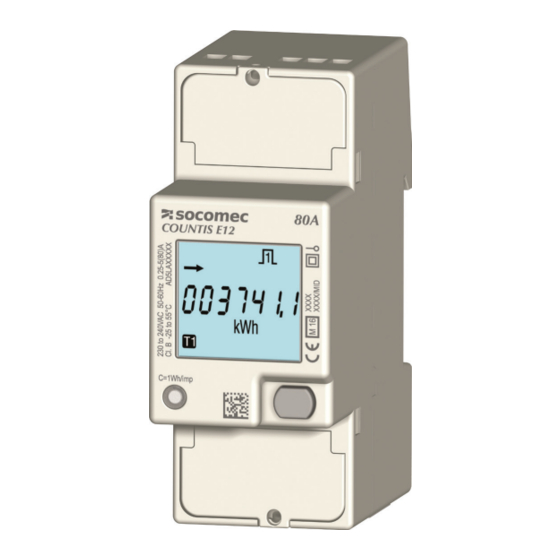

COUNTIS E11/E12
Einphasiger Wirkenergiezähler
Direkt - 80 A Pulse
COUNTIS E11
COUNTIS E12 - MID
www.socomec.com/en/countis-e1x

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für socomec COUNTIS E11

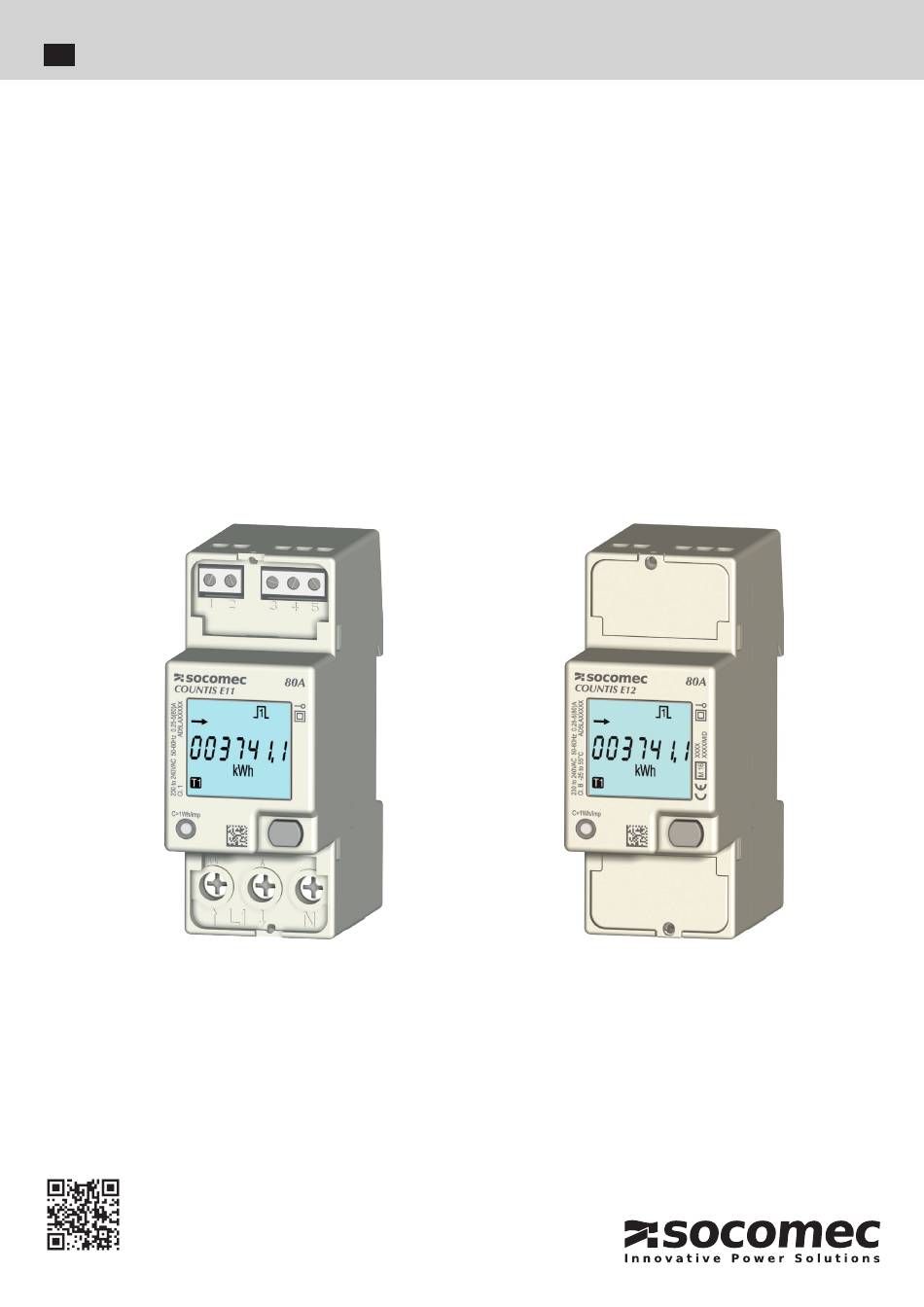

  • Seite 1 BEDIENUNGSANLEITUNG COUNTIS E11/E12 Einphasiger Wirkenergiezähler Direkt - 80 A Pulse COUNTIS E11 COUNTIS E12 - MID www.socomec.com/en/countis-e1x...
  • Seite 2: Inhaltsverzeichnis

    ................6 4.1. EINFÜHRUNG ZU COUNTIS E11 / E12 .
  • Seite 3: Dokumentation

    1. DOKUMENTATION Die gesamte Dokumentation zu COUNTIS E11/E12 ist online verfügbar unter: www.socomec.com/en/countis-e1x COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 4: Gefahren Und Warnungen

    Der in den folgenden Abschnitten verwendete Begriff Gerät bezieht sich auf COUNTIS E11/E12. Montage, Nutzung, Kundendienst und Wartung dieser Geräte dürfen nur von geschultem, qualifiziertem Fachpersonal durchgeführt werden. SOCOMEC haftet nicht für Störungen/Ausfälle, die durch die Nichtbeachtung der in diesem Handbuch gegebenen Hinweise entstehen. 2.1. Gefahr von Stromschlägen, Verbrennungen und Explosionen •...
  • Seite 5: Vorbereitung

    Bei Erhalt des Pakets mit dem Gerät muss Folgendes überprüft werden: • Zustand der Verpackung • Erkennbare Transportschäden • Übereinstimmung von Packungsinhalt und Bestellung • Verpackungsinhalt: - 1 Gerät - 1 Plombiersatz (bei COUNTIS E12) - 1 Kurzanleitung COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 6: Einführung

    4.1. Einführung zu COUNTIS E11 / E12 COUNTIS E11 und E12 sind modulare Wirk- und Blindenergiezähler, die die verbrauchte Energie anzeigen. Sie sind für einphasige Netzwerke ausgelegt und ermöglicht einen direkten Anschluss bis zu 80 A. Sie sind mit zwei Impulsausgängen ausgestattet.
  • Seite 7: Lcd-Anzeige

    4. Aktiver Impulsausgang 5. Konfigurationsmenü 6. Hauptanzeigebereich 7. Messeinheit 8. Induktiver Wert 9. Kapazitiver Wert 10. Teilzähler. Blinken = Teilzähler gestoppt 11. Tarifanzeige 4.5. Abmessungen Abmessungen: in/mm 1.42 1.42 0.24 1.73 0.24 1.73 2.52 2.52 COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 8: Elektrische Messwerte

     Wirk- und Teilenergie für jeden Tarif (T1/T2)  Wirk- und Blindenergie-Teilenergie Ea, Er kWh, kvarh  Sonstiges Aktueller Tarif  START/ Teilzähler  STOP Aktiv / Zustand des Impulsausgangs  inaktiv COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 9: Installation

    • Vermeiden Sie mechanische Schwingungen mit Beschleunigungen von über 1 g bei Frequenzen unter 60 Hz. 5.2. Montage auf DIN-Schiene COUNTIS E11/E12 können auf eine 35-mm-DIN-Schiene montiert werden (EN 60715TM35). Sie dürfen nur in Schaltschränken verwendet werden. COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 10: Anschluss

    0,47 in / 12 mm 17,70 lb.in / 2 Nm max. 6.2. Anschluss an das Stromnetz und an die Lasten COUNTIS E11/E12 sind für einphasige Netzwerke mit oder ohne Neutralleiter vorgesehen. T1/2 0201 3 4 5 Tarifeingabe 1-2: Tarife wechseln: 0 VAC / DC ->...
  • Seite 11: Mid-Konformität

    • Montage der Klemmenabdeckungen Stellen Sie sicher, dass die Klemmenabdeckungen nach Anschluss des Geräts fachgerecht montiert und durch die mitgelieferten Kunststoffsiegel verplombt werden. • MID-Konformitätserklärung Die MID-Konformitätserklärung ist abrufbar auf der Website: www.socomec.com/en/countis-e1x MID- Siegel COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 12: Konfiguration

    Zum Aufrufen der verschiedenen Displays drücken Sie auf „ >3 Sek. Teilstromzähler zurücksetzen: Ea+ partiell (kWh) Tarif T1, T2 Ea+ partiell (kWh) Ea- partiell (kWh) Tarif T1, T2 Ea- partiell (kWh) Er+ partiell (kVarh) Zurück zum ersten Display des Menüs KONFIGURATION COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 13: Detailansicht Von Menü Konfiguration

    Eap partiell, Er+ partiell, Er- partiell Zurück zum ersten Display des Menüs KONFIGURATION 8.1.3. Beispiel: Einstellen der Kommunikationsadresse Gehen Sie im Modus KONFIGURATION (siehe Seite 12) zum Display „Adr. Kommunikationsadresse“ Beispiel: Ändern der Kommunikationsadresse nach 247. COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 14: Anwendung

    Strom ______________ Leistungsfaktor ______________ Frequenz ______________ Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display Zurück zum ersten Display des Menüs „Tar.“ des Menüs „tot“ des Menüs „P.rt“ des Menüs „InFO“ COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 15: Detailansicht Des Tarifmenüs „Tar

    Erzeugte Blindenergie, Tarif 2 Erzeugte Wirkenergie, Tarif 1 Verbrauchte Blindenergie, Tarif 1 Zurück zum ersten Display des Menüs „Tar.“ Erzeugte Blindenergie, Tarif 1 Verbrauchte Wirkenergie, Tarif 2 Erzeugte Wirkenergie, Tarif 2 Verbrauchte Blindenergie, Tarif 2 COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 16: Detailansicht Des Gesamten Menüs „Tot

    Verbrauchte Blindenergie gesamt Erzeugte Wirkenergie gesamt Erzeugte Blindenergie gesamt Gesamte Scheinenergie Verbrauchte induktive Blindenergie gesamt Zurück zum ersten Display des Menüs „tot“ Erzeugte induktive Blindenergie gesamt Verbrauchte kapazitive Blindenergie ge- samt Erzeugte kapazitive Blindenergie gesamt COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 17: Detailansicht Des Menüs Für Teil- Und Echtzeitmessungen

    Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitblindleistung Verbrauchte Teil-Wirkenergie Echtzeitspannung Erzeugte Wirkenergie partiell für Tarif T1 Echtzeitstrom Erzeugte Wirkenergie partiell für Tarif T2 Echtzeitleistungsfaktor Erzeugte Wirkenergie partiell Frequenz Verbrauchte Blindenergie partiell Zurück zum ersten Display des Menüs „P.rt“ COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 18: Starten Des Des Teilenergiezählers

    9.3.1. Starten des des Teilenergiezählers >3 >3 9.3.2. Stoppen des des Teilenergiezählers >3 >3 9.3.3. Zurücksetzen des Teilenergiezählers >3 >3 COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 19: Detailansicht Des Menüs „Info

    9.4. Detailansicht des Menüs „info“ Messtechnische Firmwareversion Nicht messtechnische Firmwareversion Prüfsumme der messtechnischen Firmwa- Prüfsumme der nicht messtechnischen Firmware Zurück zum ersten Display des Menüs „info“ COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 20: Diagnosemeldungen

    10.1. Störung • Wenn diese Meldung angezeigt wird, ist das Messgerät defekt und muss ausgetauscht werden. 11. FEHLERBEHEBUNG Ursachen Lösungen Gerät ausgeschaltet Kabelanschlüsse am Neutralleiter und Phase 1 überprüfen Fehlermeldung Überprüfen, ob Messgerät ordnungsgemäß funktioniert COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 21: Eigenschaften

    ENERGIEMESSUNG Wirkenergie Blindenergie Teil- und Gesamtmessung MID-Messungen Bidirektional bei einphasig Auflösung 10 Wh, 10 varh ENERGIEMESSGENAUIGKEIT Klasse B (EN 50470-3) E12 Wirkenergie Ea+ (kWh) Klasse 1 (EN 62053-21) Blindenergie Er+ (kvarh) Klasse 2 (EN 62053-23) COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 22 Modular Breite von 2 Modulen (DIN 43880) 36 x 90 x 64 Montage Auf DIN-Schiene (EN 60715) Anschlusskapazität, Anzugsmoment Siehe Kapitel "6. Anschluss", Seite 10 Schutzgrad Vorderseite: IP51 - Gehäuse: IP20 Isolationsklasse Klasse II (EN 50470-1) Gewicht 215 g COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 23: Glossar

    Prüfsumme der nicht messtechnischen Firmware tAr. Tarifmenü Gesamtes Menü P. rt Menü für Teil- und Echtzeitmessungen SEtuP. Konfigurationsmenü rESALL Alle Teilzähler zurücksetzen SAVE? Auswahl bestätigen Speichern und beenden Ohne Speichern beenden Ohne Speichern fortfahren COUNTIS E11/E12 - 547977A - SOCOMEC...
  • Seite 24 KONTAKT FIRMENZENTRALE: SOCOMEC SAS 1-4 RUE DE WESTHOUSE 67235 BENFELD, FRANKREICH http://www.socomec.com 547977A...
