Notfallmaßnahmen (Fortsetzung)
Insassenbefreiung (Fortsetzung)
Fall 3: Wenn die Karosserie aufgeschnitten werden muss und keine
Zeit bleibt, um die Hochspannung auszuschalten oder wenn
orangefarbene Kabel freiliegen.
Vor dem Aufschneiden der Karosserie ist Folgendes zu beachten:
I Sicherheitsvorkehrungen für das Aufschneiden der Karosserie
II Lage der Hochspannungsteile und Verdrahtung
III SRS-Airbagsystem (Lage von Airbags und Verdrahtung)
I Sicherheitsvorkehrungen für das Aufschneiden der Karosserie
WARNUNG:

Die Karosserie mit einem Hydraulikgerät aufschneiden, um
Verletzungen von Rettungskräften oder Insassen zu vermeiden.
Beim Entfernen von Bauteilen darauf achten, dass keiner der
folgenden Bereiche oder freiliegende orangefarbene Kabel berührt
werden.
Bereiche mit Gefahr von Stromschlag durch Hochspannung:
Nicht in diese Bereiche schneiden, da sonst die Gefahr von
Stromschlag durch Hochspannung droht.
* Nie in die HV-Batterie schneiden.
Bereiche, in denen die Gefahr der Auslösung der
Windowbags besteht:
Nicht in diese Bereiche schneiden, da hier Bauteile liegen, die
dazu führen können, dass die Windowbags durch
Hochdruckgas auslösen können.
Bereiche, in denen die Gefahr der Auslösung von Seitenairbags
und Windowbags besteht:
Nicht in diese Bereiche schneiden, da sonst die Seitenairbags
und Windowbags durch Kurzschluss in der Verdrahtung oder
den Aufprall beim Aufschneiden auslösen können.

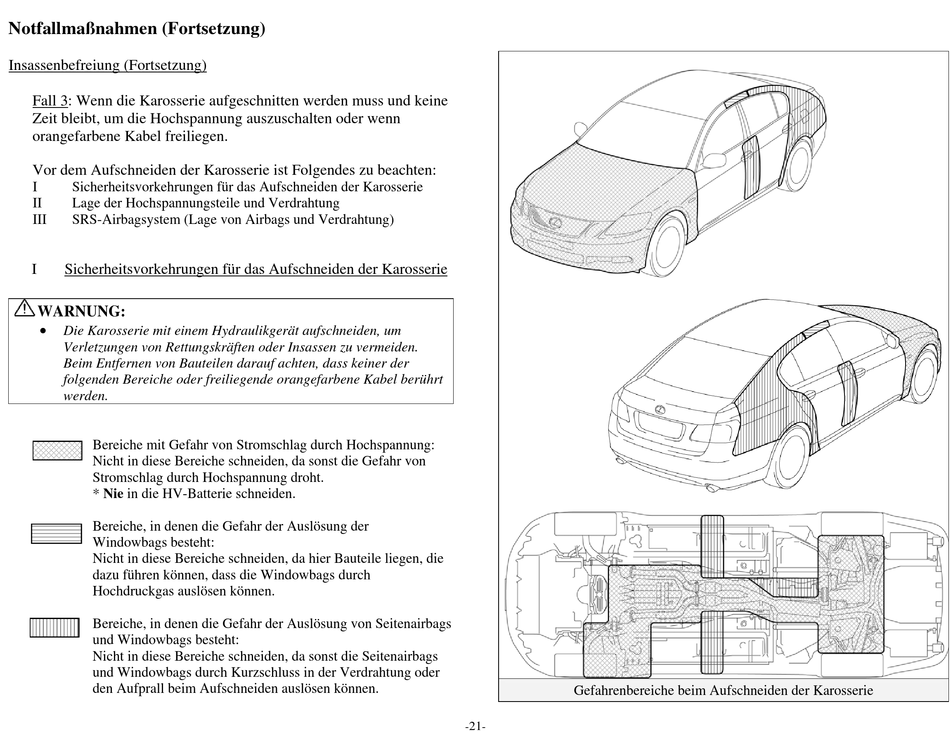

Gefahrenbereiche beim Aufschneiden der Karosserie
21
- -
