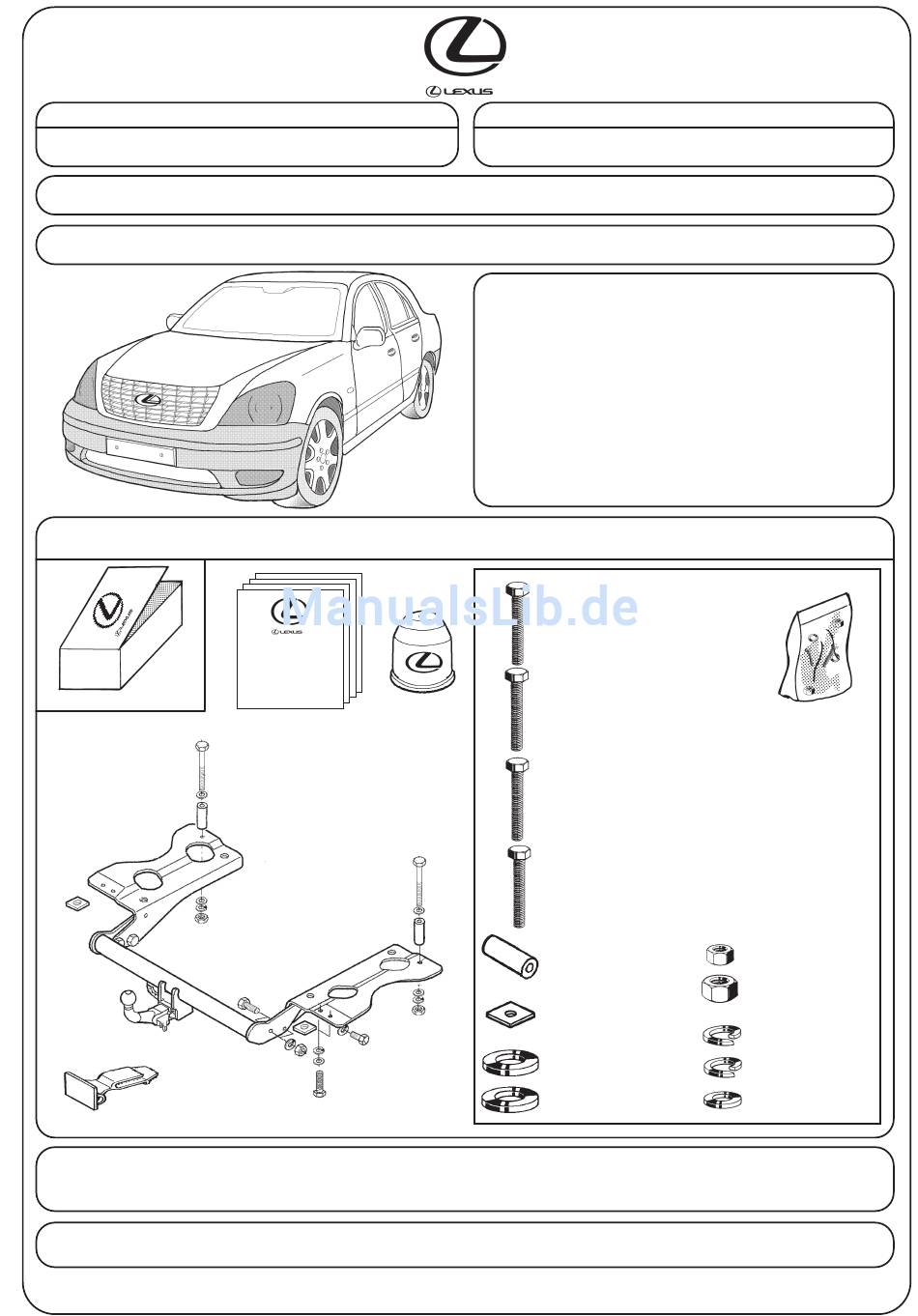

Vehicle
LS 430
WVTA APPROVED - WVTA GENEHMIGT - WVTA GOEDGEKEURD - APPROUVE WVTA
PZ408-F1550-00
Weight: 28 kg
Gewicht: 28 kg
Installation time: 1.5 hour.
INSTALLATION MANUAL - ANBAU ANLEITUNG - MONTAGE HANDLEIDING - MANUEL D'INSTALLATION
PARTNUMBER: PZ408-F1550-00
Issue: 1
PARTNUMBER:

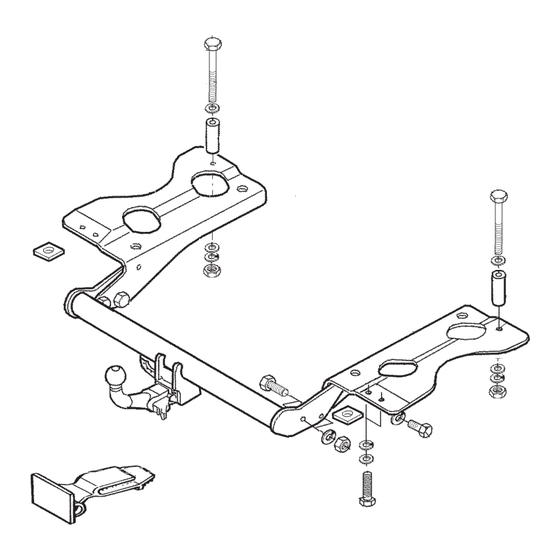

KIT CONTENT - STÜCKLISTE - KIT INHOUD - CONTENU
Fitting instructions
Gewicht: 28 kg
Anbauzeit: 1,5 Stunden.
PZ408-F1550-00
Anhängerküpplung
Remorque d'attelage
(4x) M12x1.25x50
(2x) ø25x15x94
(2x) 30x30x8
(2x) ø30x13x6
(4x) ø25x6.5x1.5
Poids: 28 kg
Installatie tijd: 1,5 uur.
© BRINK b.v. 2000
329175
Application
All models
Towbar
Trekhaak
(2x) M10x20
(4x) M12x35
(2x) M12x130
temps d'installation: 1,5 heure.
(4x) M6
(6x) M12
(2x) M10
(10x) M12
(6x) M12
Page: 1/16
Date: 10-01-2002
Werbung
Verwandte Anleitungen für Lexus LS 430
Inhaltszusammenfassung für Lexus LS 430
- Seite 1 Vehicle Application LS 430 All models WVTA APPROVED - WVTA GENEHMIGT - WVTA GOEDGEKEURD - APPROUVE WVTA PARTNUMBER: PZ408-F1550-00 Towbar Anhängerküpplung Trekhaak Remorque d’attelage KIT CONTENT - STÜCKLISTE - KIT INHOUD - CONTENU (2x) M10x20 Fitting instructions (4x) M12x35 PZ408-F1550-00 (4x) M12x1.25x50...
- Seite 2 Towbar / Anhängerküppliung PARTNAME: PARTNUMBER: PZ408-F1550-00 Trekhaak / Remorque d’attelage APPLICATION - ANWENDUNG - APPLICATIE - APPLICATION MODELCODE LS430: UCF 30* - AEAGKW VEHICLE OPTION - FAHRZEUG OPTION - VOERTUIG OPTIE - OPTION VEHICULE Not applicable Not applicable Nicht zutreffend Nicht zutreffend Niet van toepassing Niet van toepassing...
- Seite 3 *Nombre des dèmarches d’installation: 18 CRITICAL OPERATIONS - SICHERHEITSMAßNAHME - KRITIEKE HANDELINGEN - OPERATION DÉLICATE Picture: Abbildung: Figuur: Illustration: ±5% 2215 2000 11,0 2215 2000 e11 00-2750 LEXUS 80 kg PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 3/16 Issue: 1 Date: 10-01-2002...
- Seite 4 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 4/16 Issue: 1 Date: 10-01-2002...
- Seite 5 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 5/16 Issue: 1 Date: 10-01-2002...
- Seite 6 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 6/16 Issue: 1 Date: 10-01-2002...
- Seite 7 (2x) M12x130 (2x) M12 M12X130 ø30X13X6 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 7/16 Issue: 1 Date: 10-01-2002...
- Seite 8 (2x) M10x20 (4x) M12x35 (2x) M10 (4x) M12 (4x) M12 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 8/16 Issue: 1 Date: 10-01-2002...
- Seite 9 (2x) M12 (6x) M12 (4x) M12x1.25x50 (2x) 30x30x8 (6x) M12 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 9/16 Issue: 1 Date: 10-01-2002...
- Seite 10 M12x1.25 46 Nm 79 Nm 95 Nm 9,5 Nm PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 10/16 Issue: 1 Date: 10-01-2002...
- Seite 11 (4x) M6 (4x) ø25x6.5x1.5 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 11/16 Issue: 1 Date: 10-01-2002...
- Seite 12 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 12/16 Issue: 1 Date: 10-01-2002...
- Seite 13 Service bulletin: Ref.no.: TW 0002 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 13/16 Issue: 1 Date: 10-01-2002...
- Seite 14 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 14/16 Issue: 1 Date: 10-01-2002...
- Seite 15 (2x) M10 (6x) M12 (4x) M6 (4x) M12x1.25 46 Nm 79 Nm 95 Nm 9,5 Nm HINWEISE: * Das höchstzulässige Zuggewicht und der erlaubte Kugeldruck Ihres Fahrzeugs Händler zu befra- gen. * Elektrische Anlage gemäβ StVZO anbringen. * Der nachträgliche Einbau der Kupplungskugel mit Halterung nach dieser Anbauanleitung muβ nach den Deutschen Vorschriften (§19 StVZO) durch einen befugten Sachverständigen oder Prüfer unter Vorlage des KfZ-Briefes überprüft werden.
- Seite 16 PARTNUMBER: PZ408-F1550-00 © BRINK b.v. 2000 Page: 16/16 Issue: 1 Date: 10-01-2002...
