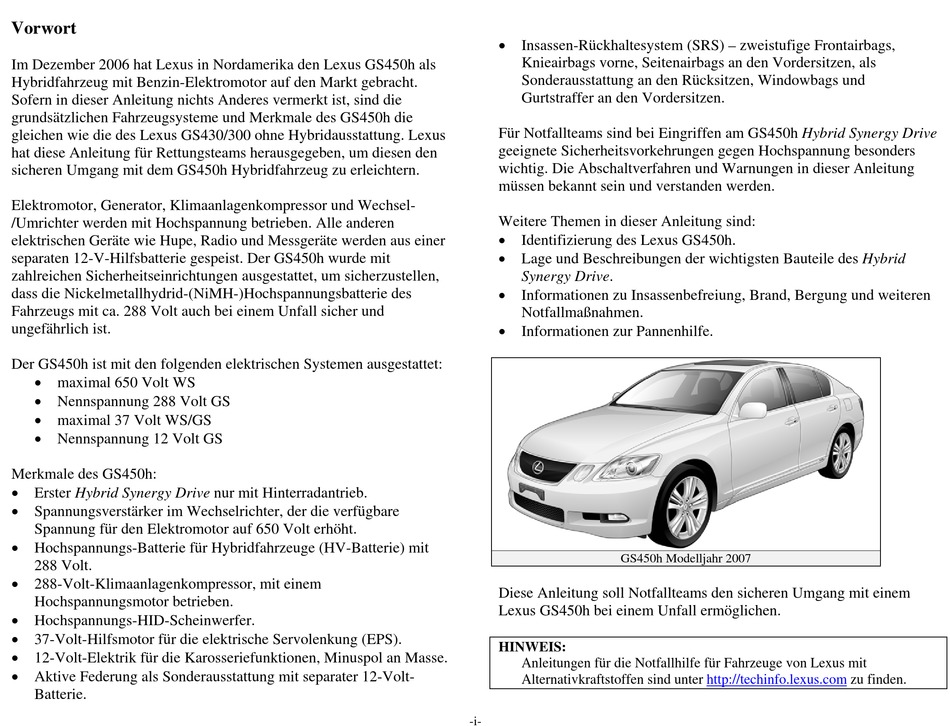

Vorwort
Im Dezember 2006 hat Lexus in Nordamerika den Lexus GS450h als
Hybridfahrzeug mit Benzin-Elektromotor auf den Markt gebracht.
Sofern in dieser Anleitung nichts Anderes vermerkt ist, sind die
grundsätzlichen Fahrzeugsysteme und Merkmale des GS450h die
gleichen wie die des Lexus GS430/300 ohne Hybridausstattung. Lexus
hat diese Anleitung für Rettungsteams herausgegeben, um diesen den
sicheren Umgang mit dem GS450h Hybridfahrzeug zu erleichtern.
Elektromotor, Generator, Klimaanlagenkompressor und Wechsel-
/Umrichter werden mit Hochspannung betrieben. Alle anderen
elektrischen Geräte wie Hupe, Radio und Messgeräte werden aus einer
separaten 12-V-Hilfsbatterie gespeist. Der GS450h wurde mit
zahlreichen Sicherheitseinrichtungen ausgestattet, um sicherzustellen,
dass die Nickelmetallhydrid-(NiMH-)Hochspannungsbatterie des
Fahrzeugs mit ca. 288 Volt auch bei einem Unfall sicher und
ungefährlich ist.
Der GS450h ist mit den folgenden elektrischen Systemen ausgestattet:
 maximal 650 Volt WS
 Nennspannung 288 Volt GS
 maximal 37 Volt WS/GS
 Nennspannung 12 Volt GS
Merkmale des GS450h:
 Erster Hybrid Synergy Drive nur mit Hinterradantrieb.
 Spannungsverstärker im Wechselrichter, der die verfügbare
Spannung für den Elektromotor auf 650 Volt erhöht.
 Hochspannungs-Batterie für Hybridfahrzeuge (HV-Batterie) mit
288 Volt.
 288-Volt-Klimaanlagenkompressor, mit einem
Hochspannungsmotor betrieben.
 Hochspannungs-HID-Scheinwerfer.
 37-Volt-Hilfsmotor für die elektrische Servolenkung (EPS).
 12-Volt-Elektrik für die Karosseriefunktionen, Minuspol an Masse.
 Aktive Federung als Sonderausstattung mit separater 12-Volt-
Batterie.
 Insassen-Rückhaltesystem (SRS) – zweistufige Frontairbags,
Knieairbags vorne, Seitenairbags an den Vordersitzen, als
Sonderausstattung an den Rücksitzen, Windowbags und
Gurtstraffer an den Vordersitzen.
Für Notfallteams sind bei Eingriffen am GS450h Hybrid Synergy Drive
geeignete Sicherheitsvorkehrungen gegen Hochspannung besonders
wichtig. Die Abschaltverfahren und Warnungen in dieser Anleitung
müssen bekannt sein und verstanden werden.
Weitere Themen in dieser Anleitung sind:
 Identifizierung des Lexus GS450h.
 Lage und Beschreibungen der wichtigsten Bauteile des Hybrid
Synergy Drive.
 Informationen zu Insassenbefreiung, Brand, Bergung und weiteren
Notfallmaßnahmen.
 Informationen zur Pannenhilfe.
GS450h Modelljahr 2007
Diese Anleitung soll Notfallteams den sicheren Umgang mit einem
Lexus GS450h bei einem Unfall ermöglichen.
HINWEIS:
Anleitungen für die Notfallhilfe für Fahrzeuge von Lexus mit
Alternativkraftstoffen sind unter
-i-
http://techinfo.lexus.com zu finden.
