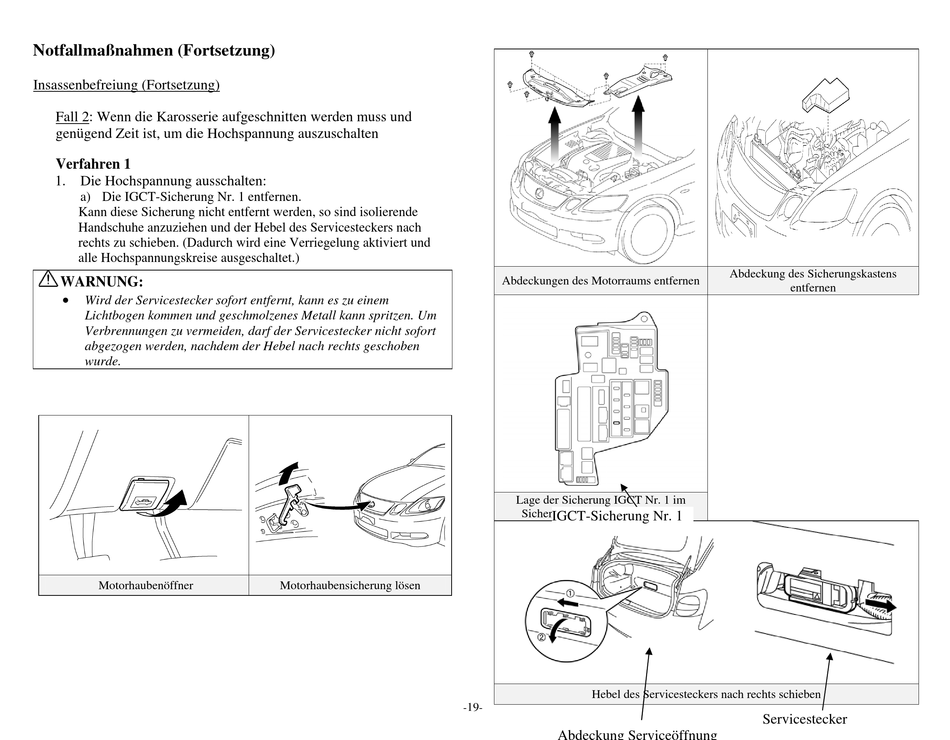

Notfallmaßnahmen (Fortsetzung)
Insassenbefreiung (Fortsetzung)
Fall 2: Wenn die Karosserie aufgeschnitten werden muss und
genügend Zeit ist, um die Hochspannung auszuschalten
Verfahren 1
1. Die Hochspannung ausschalten:
a) Die IGCT-Sicherung Nr. 1 entfernen.
Kann diese Sicherung nicht entfernt werden, so sind isolierende
Handschuhe anzuziehen und der Hebel des Servicesteckers nach
rechts zu schieben. (Dadurch wird eine Verriegelung aktiviert und
alle Hochspannungskreise ausgeschaltet.)
WARNUNG:
Wird der Servicestecker sofort entfernt, kann es zu einem
Lichtbogen kommen und geschmolzenes Metall kann spritzen. Um
Verbrennungen zu vermeiden, darf der Servicestecker nicht sofort
abgezogen werden, nachdem der Hebel nach rechts geschoben
wurde.
Motorhaubenöffner
Motorhaubensicherung lösen
Abdeckungen des Motorraums entfernen
Lage der Sicherung IGCT Nr. 1 im
Sicherungskasten im Motorraum
IGCT-Sicherung Nr. 1
Hebel des Servicesteckers nach rechts schieben
19
-
-
Abdeckung des Sicherungskastens
entfernen
Servicestecker
