Passerelle

1.
Généralités
1.1
La passerelle (unité de base) est livrée avec une antenne, une boîte de
jonction (séparation en Y), un câble d'écran et un câble de connexion monté
(connecteur RJ10).
La passerelle communique avec jusqu'à sept différents accessoires CTC
SmartControl simultanément.
Les capteurs sans i l mesurent la température toutes les 100 secondes
(valeur par défaut). Si une valeur a changé de plus de 2 % depuis l'évaluation
précédente, la nouvelle valeur est envoyée à la passerelle et afi chée sur
l'écran du produit principal. Une nouvelle valeur est également envoyée
après un temps maximal prédéi ni ainsi que lorsqu'un nouveau capteur est
connecté et le « bouton d'apprentissage » est enfoncé.
Pour plus d'informations sur le fonctionnement des accessoires CCT
SmartControl et leur connexion à la passerelle, veuillez consulter les chapitres
correspondants dans ce manuel.
1.2

Installation

• Placez la passerelle sur une surface plane sur le capot supérieur isolé
du produit principal et passez le câble de connexion (1,5 m) prémonté
sur la passerelle à travers l'ouverture en haut du panneau latéral
gauche. Tirez le câble à le long de la face intérieure du panneau latéral
et connectez-le sur l'entrée de l'antenne sur la boîte de jonction. La
boîte de jonction peut être attachée à l'intérieur du capot de façade
avec du ruban adhésif double-face.
• Débranchez le câble existant de l'écran du produit principal et
connectez-le à l'une des deux sorties sur un côté de la boîte de
jonction.
• Connectez le câble d'écran fourni entre l'écran et l'autre sortie sur la
boîte de jonction.
La base de l'antenne est magnétique et peut être placée sur une surface
métallique appropriée du produit principal, dans un endroit pouvant assurer
une bonne réception.
Écran
FR
1.3 Premier démarrage
Les accessoires SmartControl sont connectés/déi nis en utilisant l'écran
du produit principal. Pour plus d'informations, consultez le chapitre
correspondant de chaque accessoire.
4 CTC SmartControl

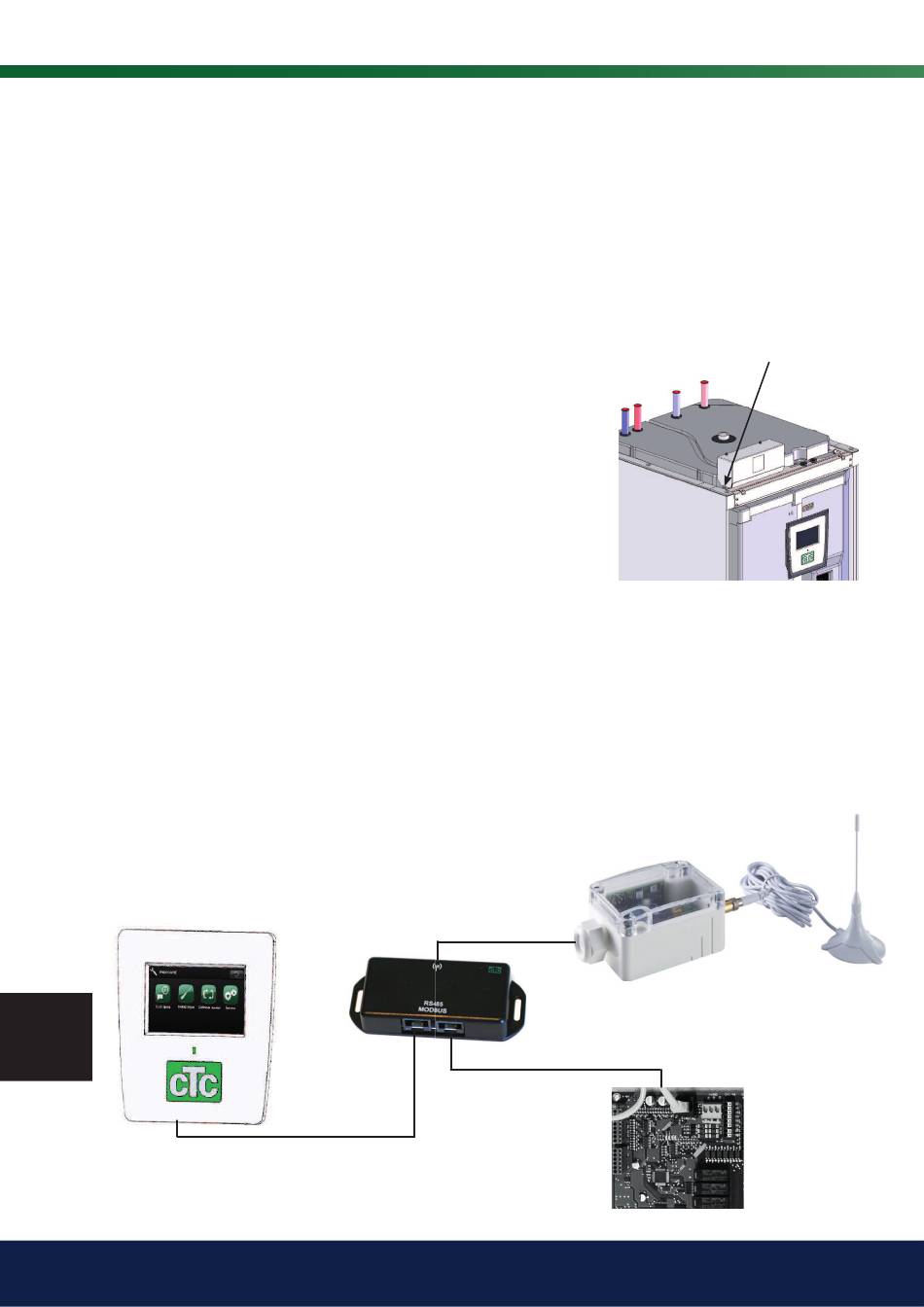

Câble de connexion
Boîte de
depuis la passerelle
jonction/
séparation
en Y
Câble d'écran
fourni
Passerelle, antenne et câble
Câble d'écran
existant
Ouverture dans le panneau
latéral gauche permettant
de passer un câble
Boîtier électrique
(circuit imprimé
A2) dans le produit
principal
