Gateway

1.

Algemeen

1.1
De Gateway (basiseenheid) wordt geleverd met een antenne, klemmenkast
(Y-splitsing), displaykabel en gemonteerde aansluitkabel (RJ10-aansluiting).
De Gateway communiceert gelijktijdig met maximaal zeven verschillende CTC
SmartControl-accessoires.
De draadloze voelers meten elke 100 seconden de temperatuur
(standaardwaarde). Als een waarde sinds de vorige meting met meer dan 2% is
veranderd, wordt de nieuwe waarde naar Gateway is gestuurd en deze wordt
weergegeven op het display van het hoofdproduct. Er wordt ook en nieuwe
waarde verzonden na een vooraf ingestelde maximale tijd, en ook wanneer er een
nieuwe voeler is aangesloten en de knop "Leren" is ingedrukt.
Als u meer informatie wilt over de functie van de CTC SmartControl accessoires
en hun aansluiting met de Gateway, zie dan de respectieve hoofdstukken van dit
handboek.
1.2

Installatie

• Plaats de Gateway op een vlakke ondergrond op de geïsoleerde
bovenkap van het hoofdproduct en voer de aansluitkabel (1,5 m), die is
voorgemonteerd in de Gateway, door de opening aan de bovenkant van het
linker zijpaneel. Trek de kabel langs de binnenkant van het zijpaneel omlaag
en steek hem in de antenne-ingang op de klemmenkast. De klemmenkast
kan met dubbelzijdige tape worden bevestigd aan de binnenkant van de
voorklep.
• Verwijder de bestaande displaykabel uit het display van het hoofdproduct
en sluit hem aan op een van de twee uitgangen aan de ene kant van
de klemmenkast.
• Sluit de meegeleverde displaykabel aan tussen het display en de
andere uitlaat op de klemmenkast.
Display
De antennevoet is magnetisch en kan geplaatst worden op een geschikt
metaaloppervlak bovenop het hoofdproduct, op een plaats waar een goede
ontvangst kan worden gewaarborgd.
NL
1.3

Eerste opstart

De SmartControl-accessoires zijn aangesloten/gedei nieerd via het display van
het hoofdproduct. Zie voor meer informatie over accessoires de respectieve
hoofdstukken.

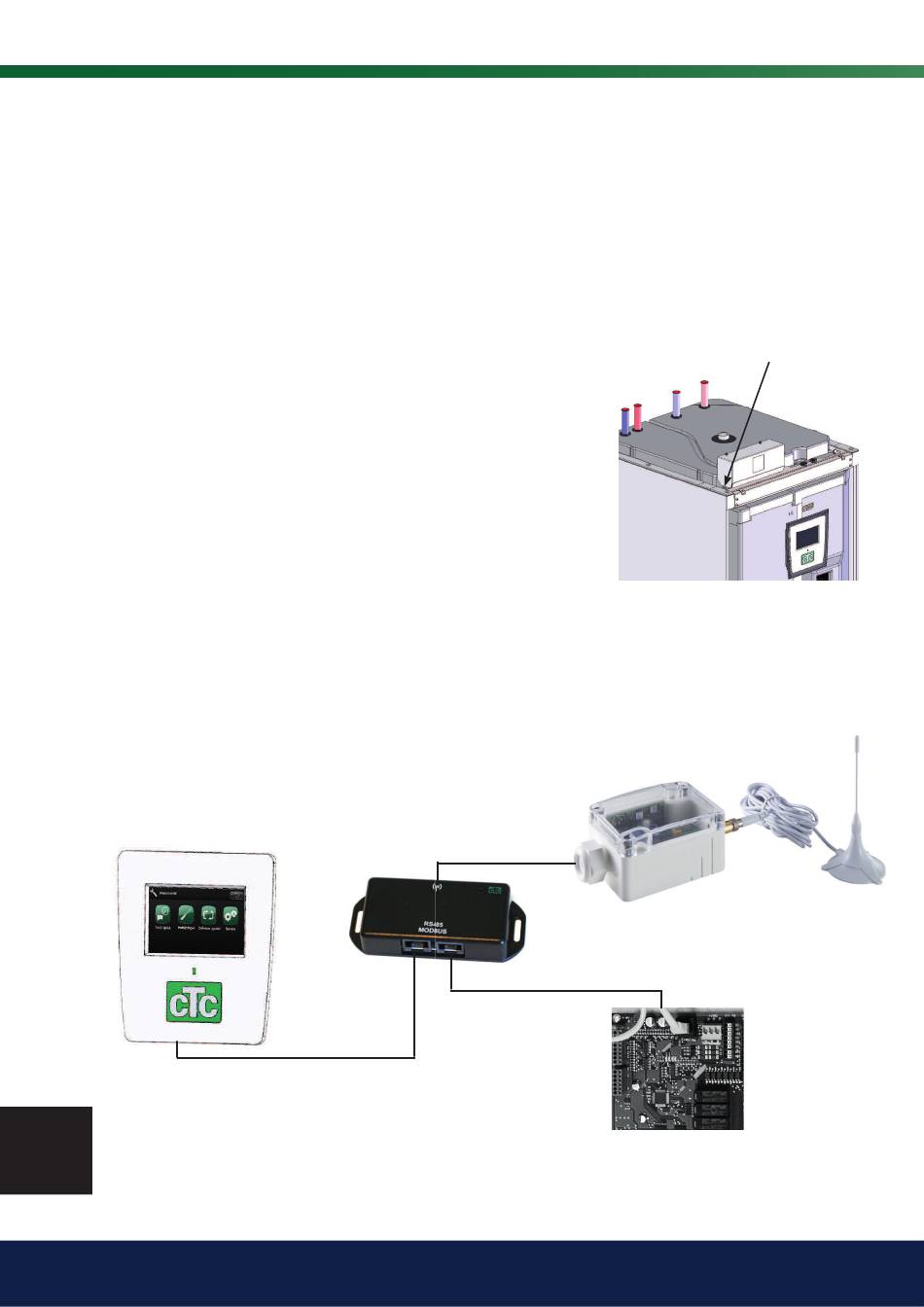

4 CTC SmartControl
Aansluitkabel van
Klemmenkast/
Gateway
Y-splitsing
Meegeleverde
displaykabel
Gateway, antenne en kabel
Bestaande
displaykabel
Opening in het linker
zijpaneel voor mogelijke
kabeldoorvoer
Elektrakast
(printplaat
A2) in
hoofdproduct
