Svenska

Gateway

1.
Allmänt
1.1
Gateway (basenhet) levereras med antenn, kopplingsbox (Y-split),
displaykabel och monterad anslutningskabel (RJ10-kontakt).
Gateway kommunicerar med upp till sju olika CTC SmartControl-tillbehör
samtidigt.
De trådlösa givarna mäter temperaturen var 100:e sekund (förinställt värde).
Om mätvärdet har ändrats mer än 2 % sedan föregående mätning, skickas
SV
det nya mätvärdet till gateway och visas i huvudproduktens display. Ett nytt
mätvärde skickas också efter en förinställd maxtid samt när man ansluter en
ny givare och trycker på "learn-knappen".
För information om CTC SmartControl-tillbehörens funktion och deras
anslutning till gateway, se kapitel för respektive tillbehör i denna manual.
1.2

Installation

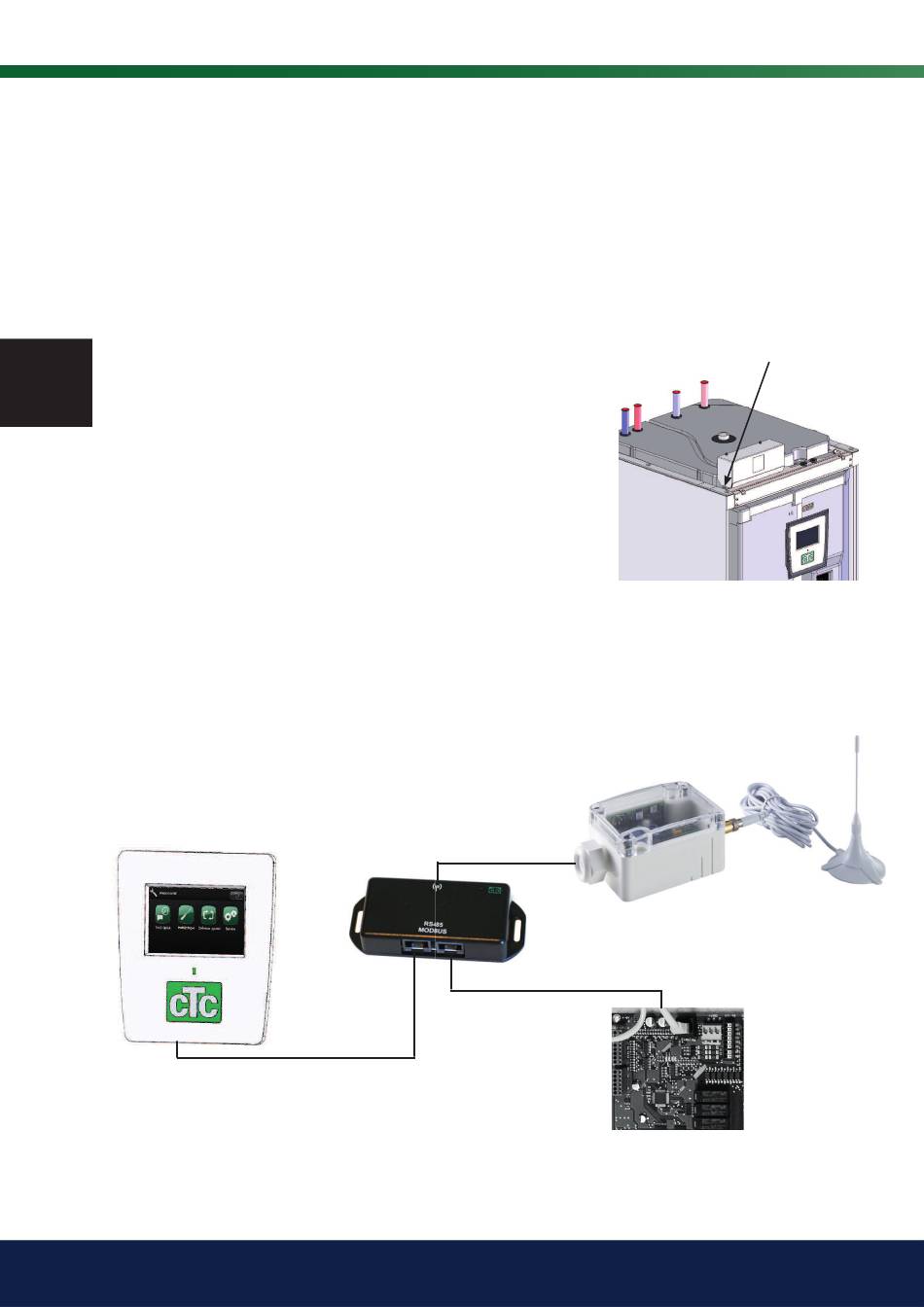

• Placera gateway på en plan yta uppe på huvudproduktens takisolering
och för ner anslutningskabeln (1,5 m) som är förmonterad i gateway
via öppningen i vänstra sidoplåten upptill. Dra ned kabeln utmed
insidan och montera kabeln i antenningången på kopplingsboxen.
Kopplingsboxen kan med fördel fästas på insidan av frontplåten med
dubbelhäftande tejp.
• Lossa den bei ntliga displaykabeln från huvudproduktens
displayenhet och anslut den till ett av de två uttagen på ena sidan av
kopplingsboxen.
• Anslut medföljande displaykabel mellan displayenheten och det andra
uttaget på kopplingsboxen.
Antennfoten är magnetisk och kan placeras på en lämplig plåtyta ovanpå
huvudprodukten där god mottagning kan säkerställas.
Displayenhet
1.3 Första start
SmartControl-tillbehören ansluts/dei nieras via huvudproduktens display. För
mer information, se kapitel för respektive tillbehör.
4 4 CTC SmartControl CTC SmartControl
Anslutningskabel
Kopplingsbox/
från gateway
Y-split
Medföljande
displaykabel
Gateway, antenn med sladd
Bei ntlig
displaykabel
Ellåda (kretskort
A2) i huvudprodukt
Öppning i vänster sidoplåt
för möjlig kabelgenomföring
