Gateway

1.

Generelt

1.1
Gateway (baseenhet) leveres med antenne, koblingsboks (Y-splitter),
displaykabel og montert tilkoblingskabel (RJ10-kontakt).
Gateway kommuniserer med inntil syv ulike CTC SmartControl-enheter
samtidig.
De trådløse følerne måler temperaturen hvert 100. sekund (forhåndsinnstilt
verdi). Hvis måleverdien avviker mer enn 2 % fra forrige måling, sendes den
nye verdien til gateway og vises i hovedproduktets display. Ny måleverdi
sendes også etter forhåndsinnstilt makstid, samt når man kobler til en ny
føler og trykker på knappen «Learn».
Se kapittelet for det respektive CTC SmartControl-tilbehøret i denne
bruksanvisningen for informasjon om tilbehørets funksjon og tilkobling til
NO
gateway.

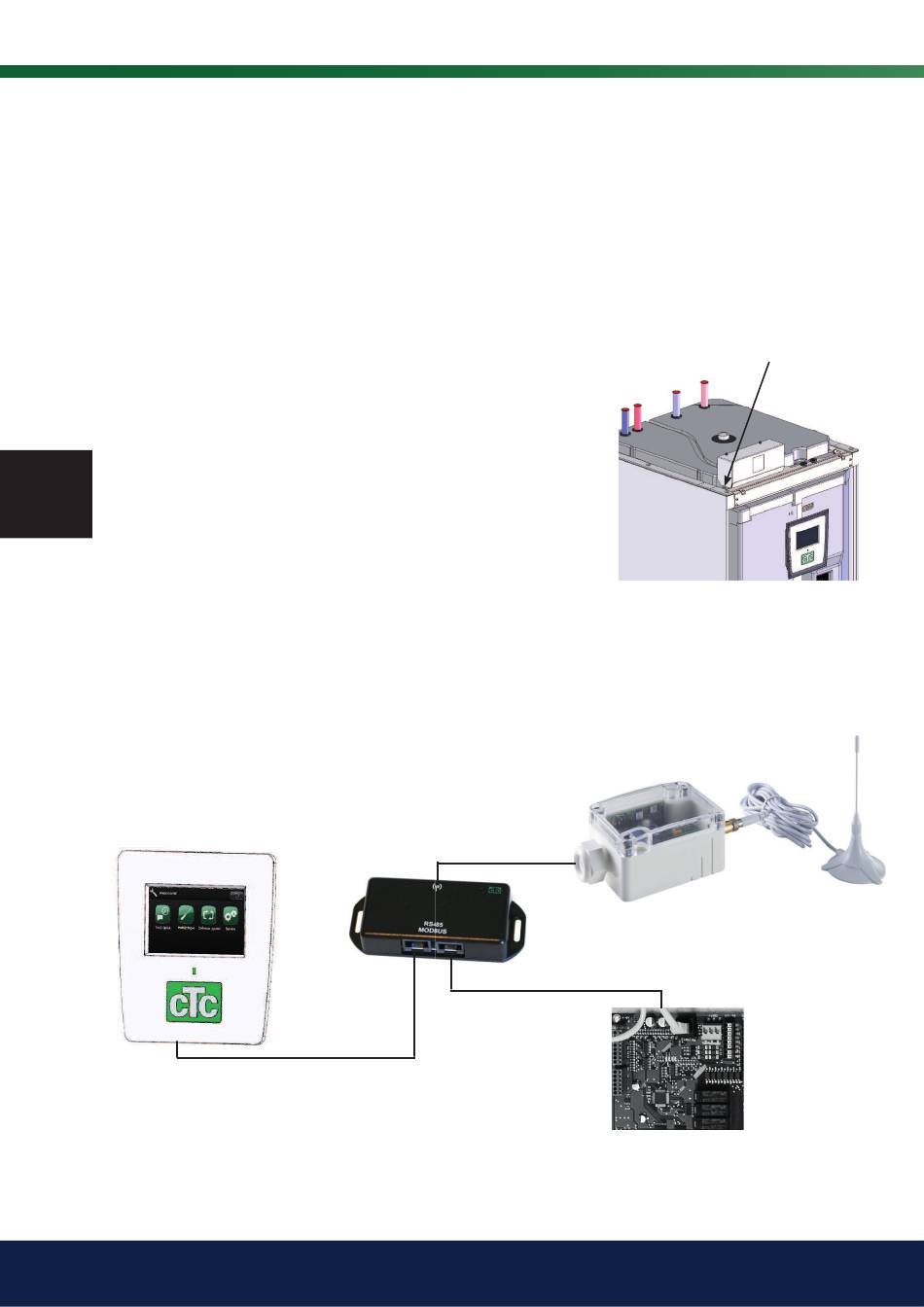

1.2

Installasjon

• Plasser gateway på l att underlag oppe på hovedproduktets
takisolering, og før ned tilkoblingskabelen (1,5 m), som er
forhåndsmontert i gateway, via åpningen i venstre sideplate på toppen.
Trekk kabelen langs innsiden, og monter den i antenneinngangen på
koblingsboksen. Koblingsboksen kan med fordel festes på innsiden av
frontplate ved hjelp av dobbeltsidig tape.
• Løsne eksisterende displaykabel fra hovedproduktets displayenhet, og
koble den til ett av de to uttakene på den ene siden av koblingsboksen.
• Koble medfølgende displaykabel mellom displayenhet og det andre
uttaket på koblingsboksen.
Antennefoten er magnetisk og kan plasseres på egnet metalloverl ate på
toppen av hovedproduktet, der det er gode mottaksforhold.
Displayenhet
1.3 Førstegangs start
SmartControl-tilbehør kobles til / dei neres via hovedproduktets display. Du
i nner mer informasjon i kapittelet for det respektive tilbehøret.
4 CTC SmartControl
Tilkoblingskabel fra
Koblingsboks/
gateway
Y-splitter
Medfølgende
displaykabel
Gateway, antenne med ledning
Eksisterende
Strømboks
displaykabel
(kretskort A2)
i hovedprodukt
Åpning i venstre
sideplate for mulig
kabelgjennomføring
