Gateway; Allgemeines; Montage; Erstinbetriebnahme - Ctc Smartcontrol Installations-, Wartungs-, Und Bedienungsanleitung

Deutsch

Gateway

1.

Allgemeines

1.1
Gateway (Basiseinheit) ist mit einer Antenne, Anschlussdose (Y-Split),
Display-Kabel und geeignetem Verbindungskabel (RJ10-Verbinder)
ausgestattet.
Gateway kommuniziert mit bis zu sieben unterschiedlichen CTC
SmartControl Zubehören gleichzeitig.
Die kabellosen Fühler messen die Temperatur alle 100 Sekunden
(Standardwert). Wenn eine Auslese seit der letzten Messung um mehr als
2% geändert wurde, wird die neue Auslese an Gateway gesendet und im
Display des Hauptprodukts gezeigt. Nach einer voreingestellten maximalen
Zeit wird eine neue Auslese gesendet, sowie auch wenn ein neuer Fühler
angeschlossen wurde und die „Lernen Taste" gedrückt wird.
Informationen über die Funktion des CTC SmartControl Zubehörs und ihre
Verbindung zu Gateway, siehe die jeweiligen Kapitel in diesem Handbuch.
1.2

Montage

• Stellen Sie Gateway auf eine l ache Oberl äche auf der isolierten oberen
Abdeckung des Hauptprodukts und stecken Sie das Verbindungskabel
(1,5 m), was in Gateway vorinstalliert ist, durch die Öffnung oben
Links an der Seitenwand. Ziehen Sie das Kabel entlang der Innenseite
der Seitenwand und befestigen Sie es am Antennenanschluss des
Anschlusskastens. Der Anschlusskasten kann Innen an der vorderen
Abdeckung mit einem doppelseitigen Klebeband angebracht werden.
• Entfernen Sie das bestehende Display-Kabel von der Display-Einheit
des Hauptproduktes und schließen Sie es an einen oder zwei
Ausgänge an der Seite des Anschlusskastens an.
• Schließen Sie das mitgelieferte Display-Kabel zwischen der Display-
Einheit und dem anderen Ausgang des Anschlusskastens an.
Display-Einheit
DE
Die Antennenbasis ist magnetisch und kann auf einer passenden
Metalloberl äche oben am Hauptprodukt platziert werden, an einem Ort, wo
ein guter Empfang sicher gestellt werden kann.
1.3

Erstinbetriebnahme

Die SmartControl Zubehörteile werden über das Display des Hauptprodukts
angescghlossen/dei niert. Weitere Informationen i nden Sie in den jeweiligen
Kapiteln für jedes Zubehör.
4 CTC SmartControl
Verbindungskabel
Anschlusskasten/
vom Gateway
Y-Split
Mitgeliefertes
Display-Kabel

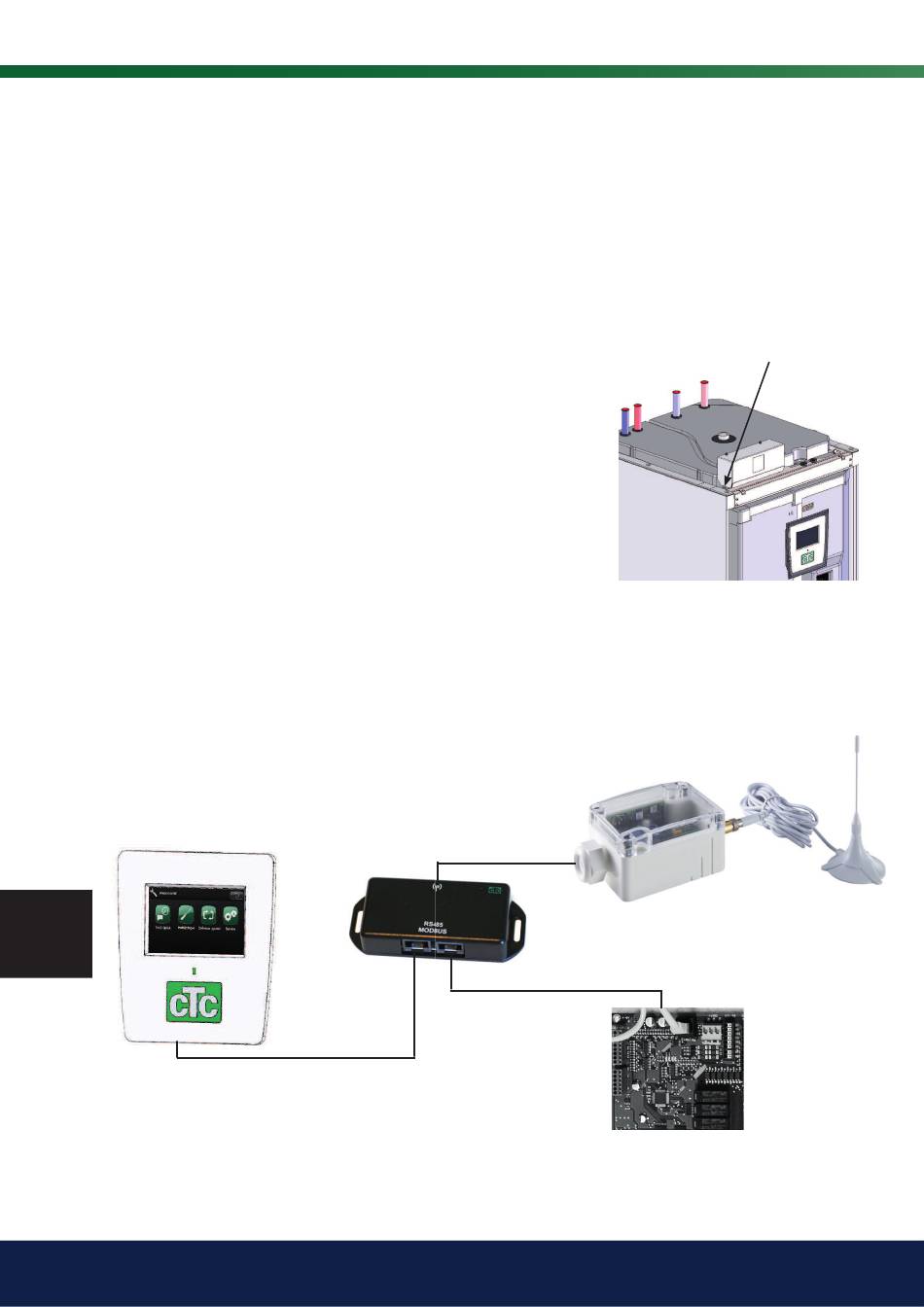

Gateway, Antenne und Kabel
Bestehendes
Schaltkasten
Display-Kabel
(Leiterplatte A2) im
Hauptprodukt
Öffnung in der linken
Seitenwand für mögliche
Kabeldurchführungen
