8. Kosketusnäyttö
Aloitusvalikosta pääsee kaikkiin lämpö-, lämminvesi- ja
ilmastointijärjestelmien alivalikoihin.
Valikkoihin CTC SmartControl -varusteiden
määrittelemiseksi pääsee Edistyneempi- painikkeella, joka
on aloitusvalikon oikeassa yläkulmassa oleva jakoavaimen
kuva.
Tarkat tiedot päätuotteen kaikista näyttövalikoista ovat
Asennus- ja käyttöohjeissa .

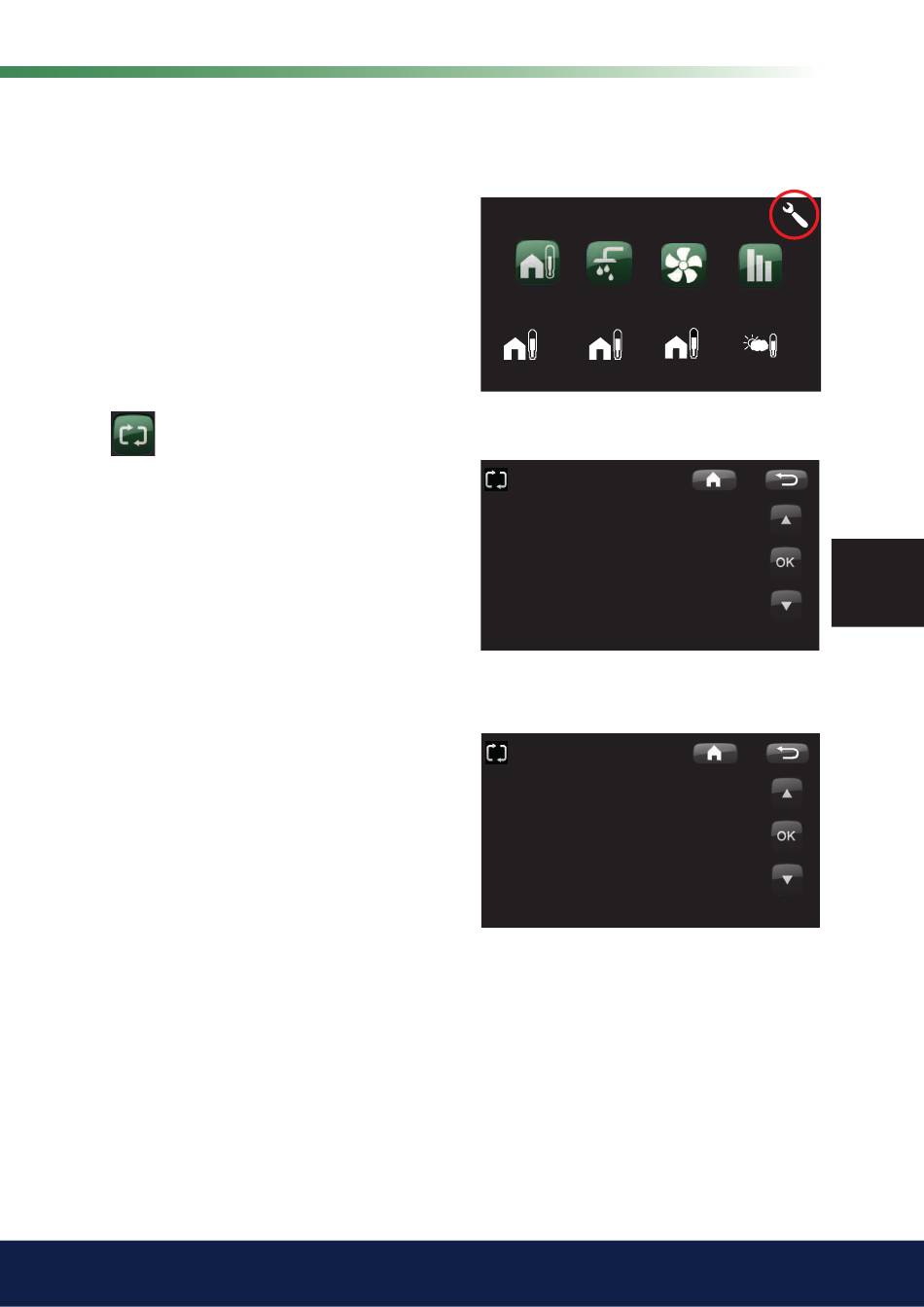

8.1 Järjestelmän määrittely
Tarkista, että SmartControl-varusteilla ohjattavat yksiköt
on määritelty. EcoVent-ilmastointilaitteen määrittelemiseksi
valitaan EcoVent 20 valikon Edistyneempi / Määrittele
järjestelmä/ valikkokuvan riviltä EcoVent. Päätuotteelle
CTC EcoVent i350F ilmastointilaite on valmiiksi määritelty
(tehdasasetus EcoVent-Kyllä kyseisellä rivillä).
8.1.1 SmartControl-varusteiden
määrittely
SmartControl-varusteet määritellään/kytketään
järjestelmään valikossa Edistyneempi / Määrittele
järjestelmä / SmartControl.
Siirry riville SmartControl ja paina OK.
Varusteiden kytkeminen rinnan perusyksikköön
• Valitse Kyllä riviltä SmartControl nähdäksesi kaikki
7 kanavaa (#1 - #7), joiden avulla SmartControl-
varusteet voidaan kytkeä langattomasti
järjestelmään.
Kukin varuste voidaan kytkeä mihin tahansa
kanavaan.
• Vie kohdistin riville ja paina OK -painiketta; silloin rivillä
näkyy Rinnan . Paina OK -painiketta uudestaan.
• Paina varusteen Learn-painiketta . Katso kyseistä
tarviketta koskevasta luvusta Learn -painikkeen
sijainti. Monitoimipainikkeen kytkemiseksi valitaan
samalla tavalla kanava ja painetaan painiketta.
Rinnankytkentä on tehtävä 30 sekunnin kuluessa
(valikkokuvan esimerkissä edellä on jäljellä
23 sekuntia kytkennän suorittamiseksi ) .
• Kytke muut varusteet vapaisiin kanaviin.
CTC EcoVent
Huonelämpötila LKV Ilmanvaihto
1 2
22,2 ºC 21,2 ºC
Määrittele järjest
<<
Allas
LKV kierto
Ulkoinen lämmönlähde (EVK)
Syöttöjännite
EcoVent
SmartControl
Kauko-ohjaus
Määr. SmartControl
<<
SmartControl
#1 0000 Pari 23
#2 0000
#3 0000
#4 0000
#5 0000
#6 0000
#7 0000
