Gateway

1.
Yleistä
1.1
Gatewayn (perusyksikön) toimitus sisältää antennin, liitäntäkotelon
(Y-haaroittimen), näyttökaapelin ja asennetun kytkentäkaapelin (RJ10-liitäntä).
Gateway kommunikoi jopa seitsemän eri CTC SmartControl -varusteen
kanssa samanaikaisesti.
Langattomat anturit mittaavat lämpötilan 100 sekunnin välein (esiasetettu
arvo). Jos mittausarvo on muuttunut yli 2 % edellisestä mittauskerrasta, uusi
mittausarvo lähetetään perusyksikköön ja se näkyy päätuotteen näytössä.
Uusi mittausarvo lähetetään myös esiasetetun enimmäisajan jälkeen ja
kytkettäessä uusi anturi ja painettaessa "learn-painiketta".
Tietoja CTC SmartControl -varusteen toiminnasta ja sen kytkemisestä
perusyksikköön on tämän käyttöohjeen kutakin varustetta koskevassa
luvussa.
1.2

Asennus

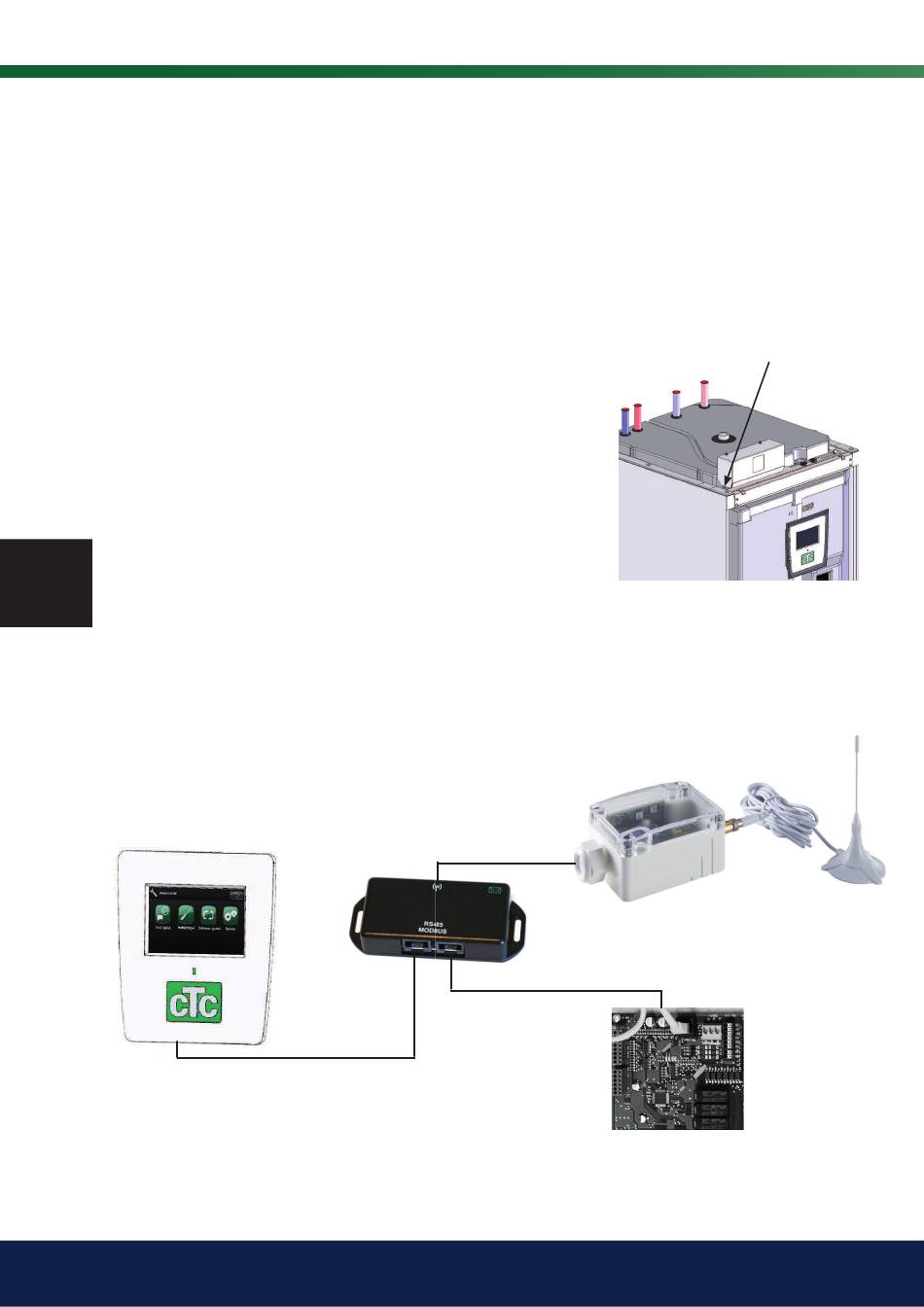

• Sijoita perusyksikkö tasaiselle pinnalle päätuotteen kattoeristyksen
päälle ja pujota perusyksikköön valmiiksi asennettu kytkentäkaapeli
FI
(1,5 m) alas vasemman sivulevyn yläosassa olevasta aukosta.
Vedä kaapeli alas sisäreunaa pitkin ja kytke se liitäntäkotelon
antenniliitäntään. Liitäntäkotelo on hyvä kiinnittää kaksipuolisella teipillä
etulevyn sisäpuolelle.
• Irrota näyttökaapeli päätuotteen näyttöyksiköstä ja kytke se
jompaankumpaan liitäntäkotelon toisella sivulla olevista liitännöistä.
• Yhdistä näyttöyksikkö liitäntäkotelossa olevaan toiseen liitäntään
toimituksen mukana tulleella näyttökaapelilla.
Antenninjalka on magneettinen ja se voidaan kiinnittää sopivaan levypintaan
päätuotteen päälle kohtaan, jossa vastaanotto on hyvä.
Näyttölaite
1.3 Ensimmäinen käynnistys
SmartControl-varusteet kytketään/määritellään päätuotteen näytön avulla.
Katso lisätiedot kutakin varustetta koskevasta luvusta.
4 CTC SmartControl
Kytkentäkaapeli
Liitäntäkotelo/
perusyksiköstä
Y-haaroitin
Toimitukseen kuuluva
näyttökaapeli
Perusyksikkö, antenni johtoineen
Olemassa oleva
Sähkökotelo
näyttökaapeli
(piirikortti A2)
päätuotteessa
Vasemman sivulevyn
aukko mahdollisia johtojen
läpivientejä varten
