6. Sonde d'ambiance/
d'humidité/de CO
6.1 Généralités
La sonde sans i l mesure la température, l'humidité relative (HR) et le
niveau de CO .
2
La sonde est connectée au réseau sans i l en utilisant l'écran du
produit principal. Ceci est décrit dans le chapitre de menu Écran
tactile .
Le tableau du chapitre Caractéristiques techniques montre les
réglages d'usine des valeurs limites de Démarrage/Arrêt pour
les modes de ventilation Forcée et Personnalisée. Par exemple,
le mode de ventilation Forcée démarre lorsque la concentration
de dioxyde de carbone est de 1 000 ppm pendant un intervalle
d'échantillonnage et s'arrête lorsque le niveau descend à 800 ppm.
Si plusieurs sondes sont installées, les mesures les plus élevées
(HR, CO ) seront afi chées sur l'écran et comparées aux valeurs
2
limites.
Lors de l'installation, les valeurs limites doivent être ajustées
en fonction des conditions à la maison. Pour de plus amples
informations, consultez le Manuel d'installation et de maintenance
de l'unité de ventilation.
6.2

Installation

Pour des mesures précises, la sonde doit être placée dans un
endroit représentatif des conditions à la maison.
• Pour retirer la plaque de base, poussez le loquet sur le fond
de la sonde à l'aide d'un tournevis. Retirez délicatement le
couvercle en le faisant tourner.
• Connectez les i ls de l'alimentation électrique au bornier sur
la plaque de base (voir la photo) et montez la plaque de base
sur le mur à l'aide de vis. Il est possible de créer une traversée
pour les i ls dans la plaque de base en coupant une section du
plastique.
• Poussez le couvercle sur la plaque de base.
• Branchez le câble d'alimentation sur la prise murale.
6.3 Premier démarrage
Connectez/déi nissez la sonde d'ambiance au système sans i l
en sélectionnant un canal de connexion dans le menu Déi nir sur
l'écran et puis en appuyant sur le «bouton d'apprentissage » sur la
sonde. Pour plus d'informations, consultez le chapitre Écran tactile/
Déi nition des accessoires SmartControl .
Pour connecter la sonde au système de chauffage utilisé, consultez
le chapitre Écran tactile/Déi nition des accessoires SmartControl.
2

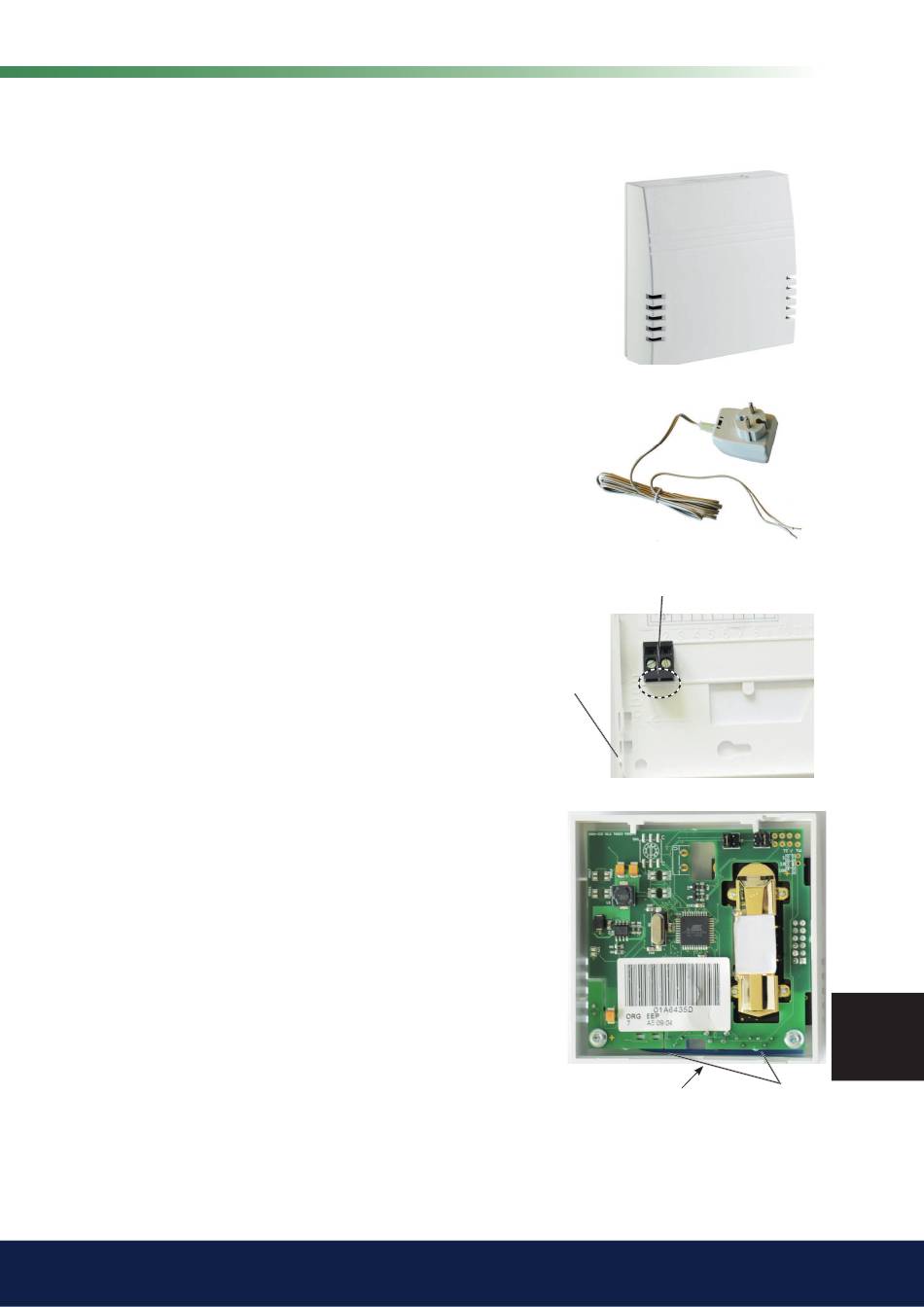

Possibilité de
traversée pour
les i ls
« Bouton d'apprentissage »
(en dessous) pour connecter/
apparier la sonde à la
passerelle
Française
Plaque de base : connexion, i ls
d'alimentation
Potentiomètres (2)
pour le calibrage des
niveaux HR et CO
respectivement
