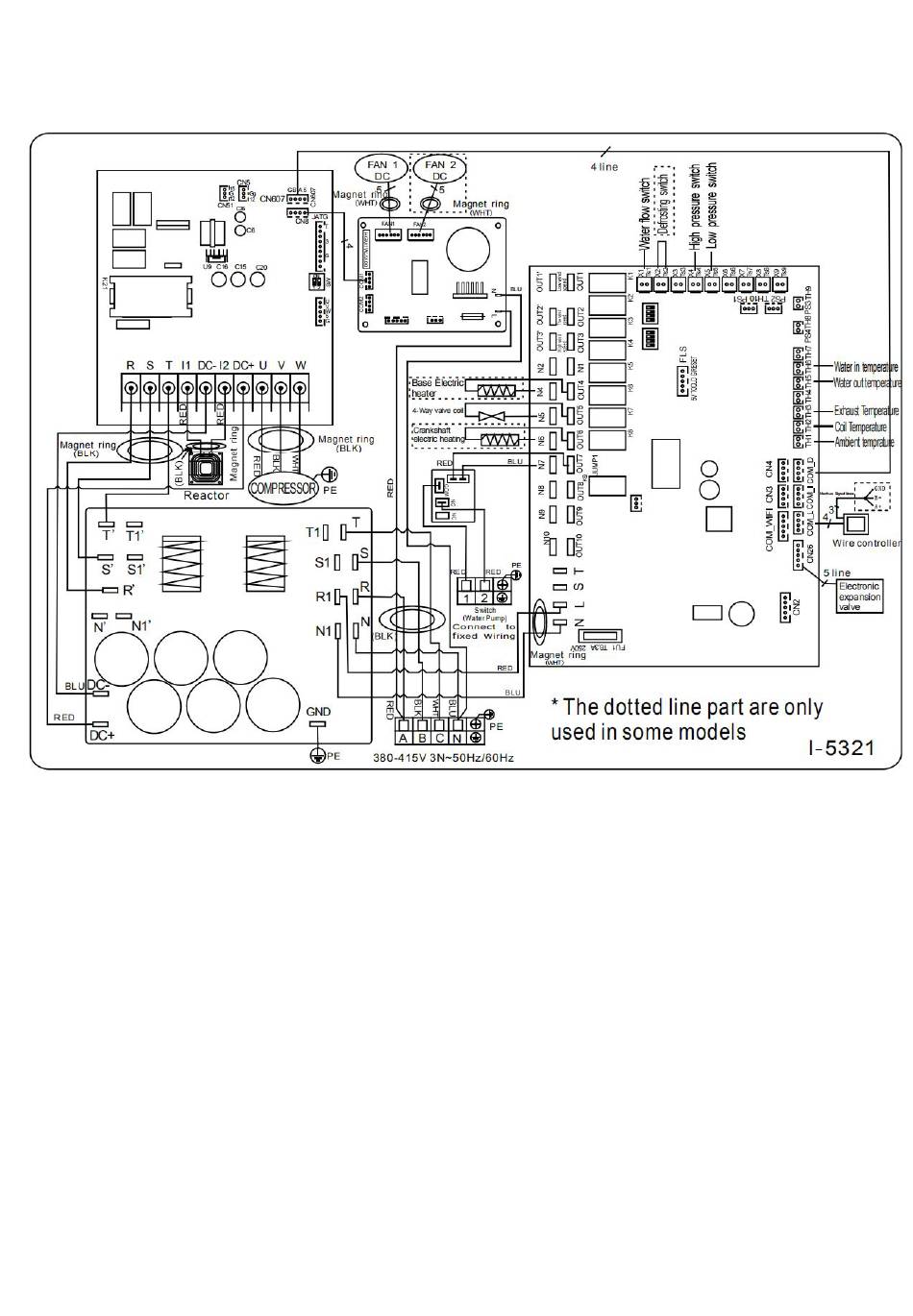

5.4 SCHEMAT OKABLOWANIA POMPY GRZEWCZEJ DO BASENOW KĄPIELOWYCH
Z24T/Z29T
UWAGA:
(1) Powyższy schemat okablowania ma wyłącznie charakter orientacyjny, prosimy o podłączenie urządzenia zgodnie
z diagramem.
(2) Pompa grzewcza do basenów kąpielowych musi zostać odpowiednio uziemiona mimo, iż wymiennik ciepła został
odizolowany od reszty urządzenia. Wykonanie uziemienia jest nadal wymagane w celu ochrony przed zwarciami
napięcia w urządzeniu. Połączenie wyrównawcze jest również wymagane.
(3) Zaleca si
, aby pompa filtracyjna basenu i pompa ciep
a by
y pod
czone niezale
nie.
ę
ł
ł
łą
ż
Okablowanie pompy basenu w pompie ciep
a spowoduje wy
czenie filtracji po nape
nieniu basenu wod
ł
łą
ł
ą
osi
gn
temperatur
.
ą
ął
ę
Doprowadzaj pomp
basenow
przez pomp
ciep
a tylko wtedy, gdy masz tylko pomp
do podgrzewania, która
ę
ą
ę
ł
ę
jest niezale
na od twojego systemu filtracji basenu.
ż
Odłączanie: Jednostki odłączania przepływu prądu (wyłącznik automatyczny, wyłącznik z bezpiecznikiem lub bez
bezpiecznika) powinny być zlokalizowane w widocznych i łatwo dostępnych miejscach. Jest to praktyka stosowana
przez producentów pomp grzewczych na komercyjny i prywatny użytek. Zapobiega to niekontrolowanemu
przepływowi prądu przez urządzenie pozwala wyłączyć pompę na czas jej konserwacji.
168
