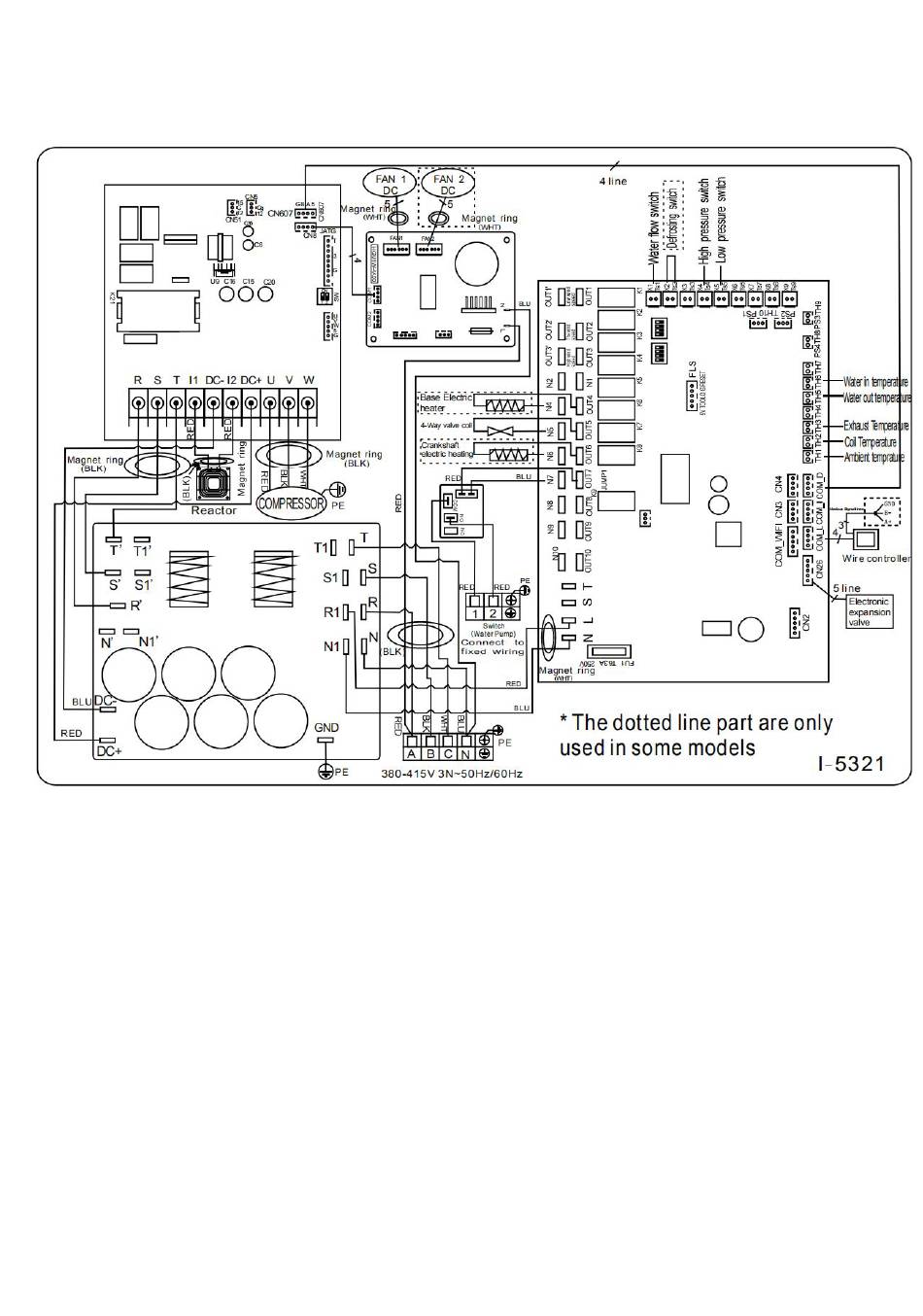

5.4 VERKABELUNGSDIAGRAMM DER SCHWIMMBECKEN-WÄRMEPUMPE
Z24T/Z29T
HINWEIS:
(1) Der Schaltplan dient nur zu ihrer Referenz
(2) Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler vom Rest der Einheit
elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzschlüssen im Inneren des Gerätes zu schützen.
Verkleben ist ebenfalls erforderlich.
(3) Es wird empfohlen, dass Ihre Pool-Filtrationspumpe und Ihre Wärmepumpe unabhängig voneinander verdrahtet
sind.
Wenn Sie Ihre Poolpumpe mit der Wärmepumpe verdrahten, wird Ihre Filtration abgeschaltet, sobald das Wasser
aus dem Pool kommt hat die Temperatur erreicht.
Verdrahten Sie die Poolpumpe nur durch die Wärmepumpe, wenn Sie nur eine Poolpumpe zum Heizen haben, die
von Ihrem Poolfiltersystem unabhängig ist.
Unterbrecher: Ein Unterbrecher (d.h. ein circuit breaker, fused or un-fused switch) sollte in Sichtweite und vom
Gerät aus leicht erreichbar positioniert werden..Das ist bei kommerziellen und häuslichen Wärmepumpen so üblich.
Es schützt davor unbeaufsichtigte Einheiten mit Strom zu versorgen, und erlaubt die Einheit auszuschalten wärend
sie verwendet wird.
131
