7018545

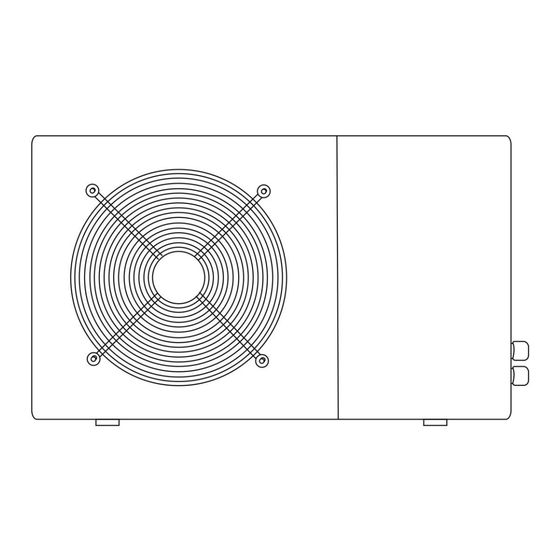

Hydro-Pro Heat pump ABS 230V Inverter type Inverter 07 horizontal
7018546
Hydro-Pro Heat pump ABS 230V Inverter type Inverter 10 horizontal
7018547
Hydro-Pro Heat pump ABS 230V Inverter type Inverter 13 horizontal
7018548
Hydro-Pro Heat pump ABS 230V Inverter type Inverter 17 horizontal
7018549
Hydro-Pro Heat pump ABS 230V Inverter type Inverter 21 horizontal
7018550
Hydro-Pro Heat pump ABS 230V Inverter type Inverter 26 horizontal
7018551
Hydro-Pro Heat pump ABS 400V Inverter type Inverter 26T horizontal
7018552
Hydro-Pro Heat pump ABS 230V Inverter type Inverter 35 horizontal
7018553
Hydro-Pro Heat pump ABS 400V Inverter type Inverter 35T horizontal
English ● French ● Dutch ● German ● Polish ● Danish
INVERBOOST+ Tech
Swimming Pool Heat Pump
User and Service manual
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hydro-Pro Inverter 07
Inhaltszusammenfassung für Hydro-Pro Inverter 07
- Seite 1 7018545 Hydro-Pro Heat pump ABS 230V Inverter type Inverter 07 horizontal 7018546 Hydro-Pro Heat pump ABS 230V Inverter type Inverter 10 horizontal 7018547 Hydro-Pro Heat pump ABS 230V Inverter type Inverter 13 horizontal 7018548 Hydro-Pro Heat pump ABS 230V Inverter type Inverter 17 horizontal...
- Seite 2 9. Wartung 10. Gewährleistung und RMA Danke dass Sie hydro-pro inverter für das Beheizen ihres Schwimmbeckens benutzen. Es wird ihr Poolwasser aufheizen und auf einer konstanten Temperatur halten, wenn die Außentemperatur zwischen -10 und 50℃ liegt. ACHTUNG: Dieses Handbuch beinhaltet alle Informationen die für die Benutzung und die Installation ihrer Wärmepumpe erforderlich sind.
-
Seite 3: Technische Daten
1. Technische Daten 1.1 Technische Daten der hydro-pro inverter Wärmepumpe Model Inverter 07 Inverter 10 Inverter 13 Inverter 17 Inverter 21 Item No. 7018545 7018546 7018547 7018548 7018549 * Performance at Air 27℃, Water 26℃, Humidity 80% Heating capacity 7-3.6 10-2.3... - Seite 4 1.2 Technische Daten der hydro-pro inverter Wärmepumpe Model Inverter 26 Inverter 26T Inverter 35 Inverter 35T Item No. 7018550 7018551 7018552 7018553 * Performance at Air 27℃, Water 26℃, Humidity 80% Heating capacity 26-6.8 26-6.8 35-7 35-7 Power consumption 3.88-0.52 3.88-0.52...
- Seite 5 2. Ausmaße Model Inverter 7 Model Inverter 10/13 - 96 -...
- Seite 6 Model Inverter 17/21 Model Inverter 26/26T/35/35T - 97 -...
-
Seite 7: Installation Und Anschluss
3. Installation und Anschluss 3.1 Anmerkungen Die Fabrik liefert nur die Wärmepumpe. Alle anderen Komponenten, einschließlich eines Bypasses wenn nötig, müssen durch den Benutzer oder den Installateur gestellt werden. Achtung: Bitte halten Sie beim Installieren der Wärmepumpe folgende Regeln ein: 5. - Seite 8 3.3 Abstand zu ihrem Schwimmbecken Die Wärmepumpe wird in der Regel in einem Umkreis Gebiet, das sich 7,5 m vom Schwimmbecken erstreckt installiert. Je größer der Abstand zum Pool, desto größer ist der Wärmeverlust in den Röhren. Da die Röhren meist unterirdisch installiert werden ist der Wärmeverlust gering für Abstände bis zu 30 m (15 m von und zur Pumpe, 30 m insgesamt), sofern der Boden nass und der Grundwasser spiegel hoch ist.
- Seite 9 3.5 Typische Anordnung Anmerkung: Diese Anordnung ist nur ein illustratives Beispiel. 3.6 Einstellen des Bypasses erwenden Sie das folgende Verfahren, um den Bypass einzustellen: Öffnen Sie alle drei Ventile bis zum Anschlag Schließen Sie langsam Ventil 1 bis der Wasserdruck auf bis zu etwa 100 bis 200 g steigt.
- Seite 10 3.7 Stromanschluss Hinweis: Obwohl die Wärmepumpe elektrisch vom Rest des Schwimmbades isoliert ist, verhindert das nur den Fluss von elektrischem Strom an oder aus dem Wasser in den Pool. Erdung ist weiterhin zum Schutz gegen Kurzschlüsse im Inneren des Gerätes erforderlich. Sorgen Sie immer für eine gut geerdete Verbindung. Bevor Sie das Gerät anschließen, stellen Sie sicher dass die vorliegende Spannung mit der Betriebsspannung der Wärmepumpe übereinstimmt.
-
Seite 11: Betriebsarten Für Optimalen Einsatz
3.8 Erstinbetriebnahme Hinweis: Um das Wasser im Becken (oder Whirlpool) zu erwärmen, muss die Filterpumpe aktiviert werden, damit das Wasser durch die Wärmepumpe zirkulieren kann. Die Wärmepumpe wird nicht starten wenn das Wasser nicht zirkuliert. Nachdem alle Verbindungen hergestellt und geprüft sind, führen Sie die folgenden Schritte durch: 5. -
Seite 12: Installation Des Zubehörs
4. Zubehör 4.1 Zubehörliste Vibrationsdämpfer, 4 Stück Entwässerungsdüse, 2 Stück Wasserdichte Box, 1 pc 10M Signalkabel, 1 pc Wasserabflussrohre, 2 pcs 4.2 Installation des Zubehörs Vibrationsdämpfer 1. Nehmen Sie 4 Vibrationsdämpfer heraus 2. Legen Sie einen nach dem anderen wie im Bild gezeigt unter die Maschine. - Seite 13 Verbindung von Wasser Ein- und Austritt 1. Verwenden Sie das Dichtband, um den Wasser-ein-und-Auslass an die Wärmepumpe anzuschließen. 2. Schließen Sie die zwei Glieder wie in der Abbildung gezeigt an. 3. Drehen Sie sie in den Wasser-Ein-Auslass Verkabelung 1. Legen Sie das Stromkabel durch das weiße Loch, wie im Bild gezeigt.
-
Seite 14: Elektrische Verkabelung
5. Elektrische Verkabelung 5.1 VERKABELUNGSDIAGRAMM DER SCHWIMMBECKEN-WÄRMEPUMPE Inverter 7/10/13/17/21 - 105 -... - Seite 15 5.2 VERKABELUNGSDIAGRAMM DER SCHWIMMBECKEN-WÄRMEPUMPE Inverter 26/35 - 106 -...
- Seite 16 5.3 VERKABELUNGSDIAGRAMM DER SCHWIMMBECKEN-WÄRMEPUMPE Inverter 26T/35T HINWEIS: (1) Der Schaltplan dient nur zu ihrer Referenz (2) Die Schwimmbecken-Wärmepumpe muss gut geerdet sein, auch wenn der Wärmewechsler vom Rest der Einheit elektrisch isoliert ist. Die Erdung ist dennoch wichtig, um Sie vor Kurzschlüssen im Inneren des Gerätes zu schützen. Verkleben ist ebenfalls erforderlich.
-
Seite 17: Display Operation
5.4 Installation des Displays Foto(1) Foto(2) Foto(3) Foto(4) Foto(5) - Die Seite mit Stecker wird mit dem Control Panel (Foto1) - Die andere Seite des Signalkabels. (Foto2) - Öffnen Sie die Verdrahtungsplatte und setzen Sie die Seite ohne Stecker durch den Schaltkasten. (Foto3,4) - Stecken Sie die Verkabelung in die disignated Position (oben rechts) auf der Leiterplatte. - Seite 18 Es wird unter Funktion nur mit anderer Taste sein. 7.2.3 Taste Clock / unclock die Anzeige: Halten Sie für 5 Sekunden, um die Anzeige zu sperren / zu entsperren. Wassertemperatur: Drücken Sie oder , um die Wassertemperatur direkt einzustellen. Parameterprüfung: Drücken Sie zuerst und drücken Sie dann , um den Benutzerparameter von d0 bis d11 zu...
- Seite 19 HH:M Aktuelle Uhrzeit 0:00 0-23:0-59 HH:M Timer an 0:00 0-23:0-59 Timer HH:M 0:00 0-23:0-59 ausgeschaltet Einlaufwasserte -9～9 Voreinstellung: 0 mp. Korrektur 7.2.4 Systemrücksetzfunktion Drücken Sie in 10s, das System setzt zurück und zeigt "0000" auf dem Steuerpult an. 7.2.5 Symbol der Heizung, das Licht ist eingeschaltet, wenn es in Betrieb ist. Beim Abtauen blinkt das Licht.
-
Seite 20: Fehlerbehebung
7. Fehlerbehebung 7.1 Fehlercodeanzeige auf einer LED-Kabelsteuerung Defekt Fehlercode Grund Lösung Wassereintrittstemperatur Der Sensor in Unterbrechung oder Überprüfen oder ändern Sie den Sensorausfall Kurzschluss Sensor Wassereaustrittstemperatur Der Sensor in Unterbrechung oder Überprüfen oder ändern Sie den Sensorausfall Kurzschluss Sensor Heizkondensator Sensorausfal Der Sensor in Unterbrechung oder Überprüfen oder ändern Sie den Kurzschluss... - Seite 21 Abgastemperatur Das Abtauen ist nicht gut Auftauen von Hand Sensorausfall Mangel an Gas Plus die Gas Die Drosselvorrichtung klemmt Ändern die Drosseleinrichtung Niedriger Wasserdurchfluss Überprüfen die Wasserpumpe Kontroller Fehler Draht-Verbindung ist nicht gut Überprüfen oder ändern Sie den Kontroller-Fehler Signaldraht Starten Sie die Stromversorgung oder ändern Sie den Kontroller Umrichtter Platinenfehler...
- Seite 22 Erkennung interne ersetzen Sie die neue Schaltung Fehler PFC-Modul Überprüfen Sie die Platine oder EE19 Hochtemperaturschutz ersetzen Sie die neue Die Versorgungsspannung Überprüfen Sie die Platine oder Netzausfall EE20 schwankt zu stark ersetzen Sie die neue Ausfall der Überprüfen Sie die Platine oder EE21 Kompressor läuft aus Softwaresteuerung...
- Seite 23 7.2 Andere Fehlfunktionen und ihre Lösung (werden nicht auf der LED-Kabelsteuerung angezeigt) Fehlfunktion Anzeichen Ursachen Lösung LED-Kabelsteuerung hat Überprüfen Sie ob Kabel und Keine Stromzufuhr keine Anzeige Schutzschalter verbunden sind LED-Kabelsteuerung zeigt die Wärmepumpe im Starten Sie die Wärmepumpe. aktuelle Zeit an. Bereitschaftsmodus 1.
-
Seite 24: Explosionszeichnung Und Wartung
8. Explosionszeichnung und Wartung 8. 1 Explosionszeichnung Modell 7 kw - 115 -... - Seite 25 NO Teilname NO Teilname Obere Abdeckung Terminal Rückgrill Verdrahtungsclip Verdampfer Druckanzeige Säule Verdrahtungsabdeckung Oberer Rahmen Nadelventil Isolierverkleidung Reaktor Rohrleitungen Motorhalterung Rücklaufleitung Motor Hochdruckschalter Ventilatorflügel Niederdruckschalter Linkes Seitenteil Niederdruckschalter Verdrahtungskasten Expansionsventil zum Verteiler Frontblende 4-Wege-Ventil zum Sammelrohr Kühlergrill Zusammenbau Wasserdichte Box Verteilerbaugruppe Regler Temperaturgehäuse...
- Seite 26 Modell 26 kw - 117 -...
- Seite 27 NO Teilname NO Teilname Obere Abdeckung 36 Rechte Seitenwand Rückgrill 37 Druckanzeige Verdampfer 38 Wassertemperaturfühler TH5 Säule 39 Wasserdurchflussschalter Oberer Rahmen 40 Verdrahtungsabdeckung Isolierverkleidung 41 Verdrahtungsclip Reaktor 42 3-Klemme für Wasserpumpe Stützrahmen 43 3-poliges Netzteil Motorhalterung 44 Klemmenleiste 10 Motor 45 Klemmleiste 11 DC-Motorgehäuse 46 Rücklaufleitung...
-
Seite 28: Wartung
9. Wartung Sie sollten das Wasserzufuhrsystem regelmäßig überprüfen, um zu vermeiden dass Luft in das System eindringt und geringe Wasserflussmenge verursacht, denn das würde die Leistung und Zuverlässigkeit der HP-Einheit reduzieren. Reinigen Sie ihr Becken und Filtersystem regelmäßig um Schäden an der Einheit durch verschmutzte Filter zu vermeiden.
