11.3.2
Bei Ausführung „Nachlaufende Tasträder"
Pos: 32.23.18 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Bild nachlaufendes Rad Swadro TC 680_TC 760_TS 620_TS 680 @ 247\mod_1396423997182_6.docx @ 1925368 @ @ 1
I
III

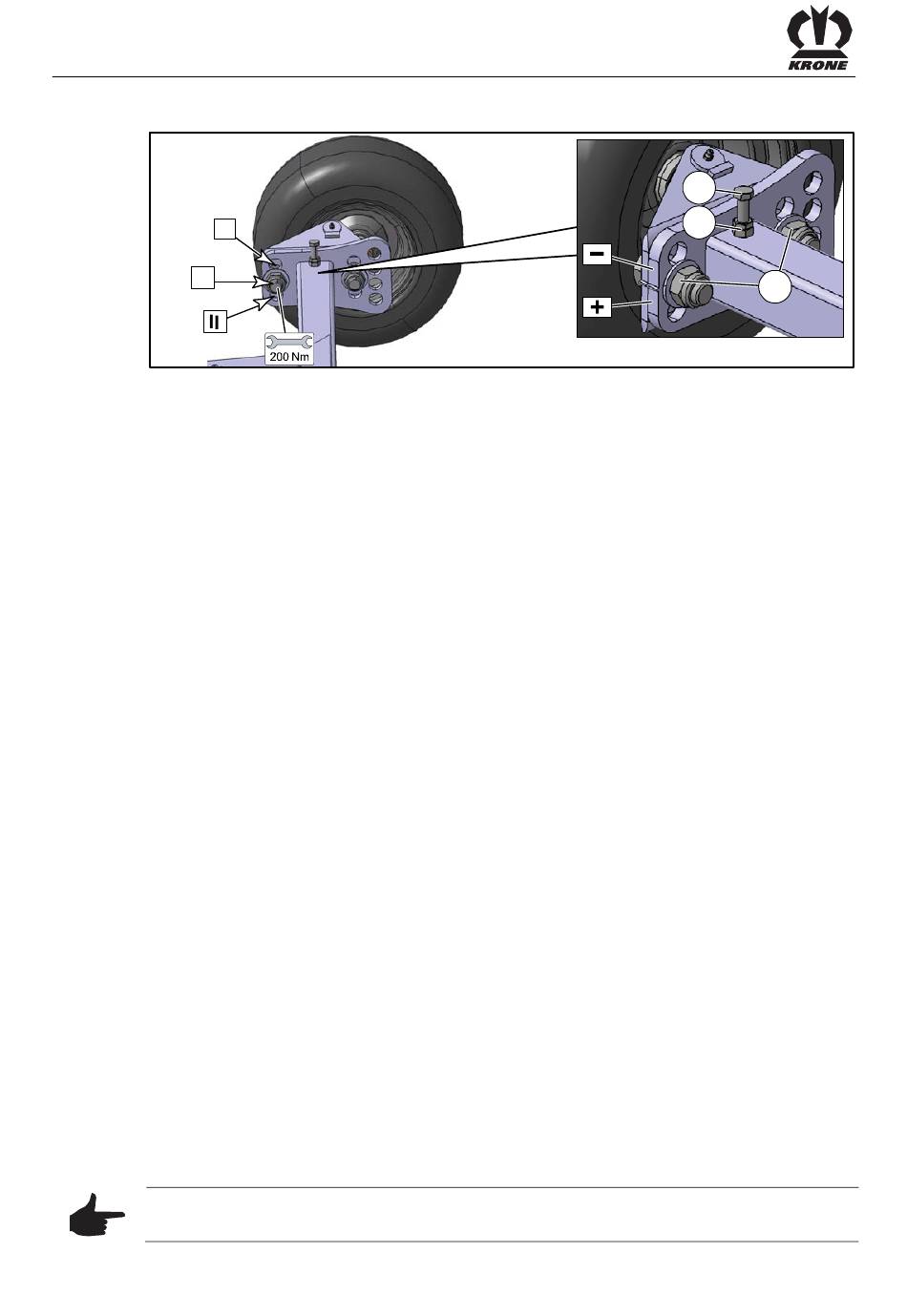

Abb. 40
Pos: 32.23.19 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 32.23.20 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen - Beschreibung Längsneigung (nachlaufende Tasträder) @ 549\mod_1533807084498_6.docx @ 3686049 @ @ 1
Längsneigung
Eine Veränderung der Längsneigung (Kreisel kippt nach vorn) wird erreicht, wenn die hinteren
Tasträder (rechts und links) des Fahrwerks in den Positionen I, II, III umgesteckt werden.
Pos: 32.23.21 /BA/Einstellungen/Schwader/KreiselfahrwerkKreiselneigung einstellen Text Position_äußeres Tandemfahrwerk @ 466\mod_1467970075772_6.docx @ 3140770 @ @ 1
Pos. I = Kreiselneigung verringern
Pos. II = Kreiselneigung vergrößern
Pos: 32.23.22 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselfahrwerk Vorgehensweise Swadro diverse TC und TS @ 427\mod_1455032842030_6.docx @ 2959278 @ @ 1
Nicht unter die angehobenen Kreisel treten.
•
Die Auslegearme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Um die Kreiselneigung einzustellen, die hinteren Tasträder demontieren und im Lochbild
versetzen. Für eine bessere Orientierung, die Grundeinstellung der Kreiselneigung
beachten, siehe Kapitel Erstinbetriebnahme, „Kreiselneigung – Grundeinstellung".
Pos: 32.23.23 /Layout Module /----------------Leerzeile 5 Pt.-------------------- @ 120\mod_1342592918145_0.docx @ 1092559 @ @ 1
Pos: 32.23.24 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Kreiselneigung einstellen - Beschreibung Querneigung @ 549\mod_1533806542110_6.docx @ 3685798 @ @ 1
Querneigung
Eine Veränderung der Querneigung (zur Fahrtrichtung) wird erreicht, wenn eines der hinteren
Tasträder höher oder tiefer gegenüber dem anderen Tastrad eingestellt wird.
Pos: 32.23.25 /BA/Einstellungen/Schwader/KreiselfahrwerkKreiselneigung einstellen über Langloch_Mittel- und Seitenschwader @ 525\mod_1512722260500_6.docx @ 3593014 @ @ 1
Feinjustierung durch Schraube am Langloch (3):
− = Abstand zwischen Boden und Fahrwerk verringern
+ = Abstand zwischen Boden und Fahrwerk vergrößern
Pos: 32.23.26 /BA/Einstellungen/Schwader/KreiselfahrwerkKreiselneigung Vorgehensweise Langloch_Mittel- und Seitenschwader @ 306\mod_1415865553813_6.docx @ 2375412 @ @ 1
Nicht unter die angehobenen Kreisel treten.
•
Die Kreiselarme nur soweit anheben, dass die Umstellarbeiten durchgeführt werden
können.
•
Die Kontermutter (1) lösen.
•
Um das Tastrad verstellen zu können die Anschlagschraube (2) mehrere Gewindegänge
nach oben drehen.
•
Die Muttern (3) soweit lösen, dass die Schrauben noch eine Rest-Klemmwirkung haben,
damit das Tastrad nicht verrutscht.
•
Um die Kreiselneigung einzustellen, das Tastrad verschieben.
•
Mit der Anschlagschraube (2) die Verstellung handfest arretieren.
•
Die Kontermutter (1) festziehen.
•
Die Muttern (3) mit einem Anziehdrehmoment von 200 Nm festziehen.
Pos: 32.23.27 /BA/Einstellungen/Schwader/Kreiselfahrwerk/Hinweis schweres Futter - Fahrwerk innen möglichst niedrig einstellen @ 4\mod_1213084838226_6.docx @ 86149 @ @ 1
Hinweis
Bei schwerem Futter Fahrwerk innen möglichst niedrig einstellen!
