11.2
Arbeitsbreite einstellen
Pos: 32.11 /BA/Bedienung /Schwader/Bei Ausführung mechanische Arbeitsbreitenverstellung: @ 77\mod_1310372030273_6.docx @ 668098 @ @ 1
Bei Ausführung mechanische Arbeitsbreitenverstellung:
Pos: 32.12 /BA/Sicherheit/2. Vorangestellte Warnhinweise/ACHTUNG! - Schaden an der Maschine wenn die Gewindespindel mit einem Maß X>750 mm eingestellt wird @ 493\mod_1487922428505_6.docx @ 3318600 @ @ 1
ACHTUNG!
Schaden an der Maschine, wenn die Gewindespindel mit einem Maß X>750 mm
eingestellt wird.
Wird die Gewindespindel mit einem Maß X>750 mm eingestellt, kann ein Teil der
Gewindespindel abreißen.
•
Die Gewindespindel auf ein Maß X≤750 mm einstellen.
Pos: 32.13 /BA/Bedienung /Schwader/Ausführung mechanische Arbeitsbreitenverstellung Bild Swadro TC 640 @ 493\mod_1487926723439_6.docx @ 3318662 @ @ 1
1

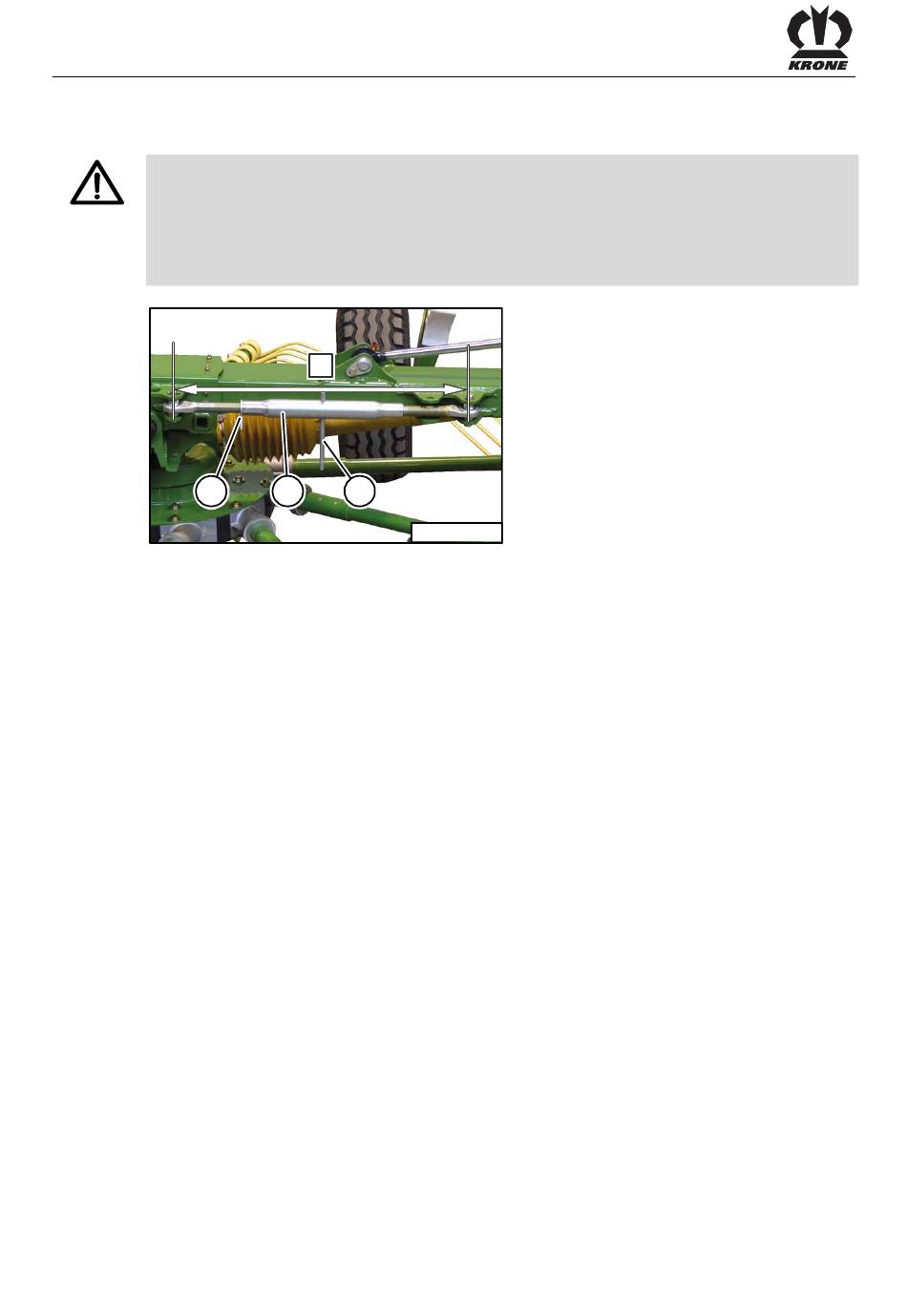

Abb. 38
Pos: 32.14 /BA/Bedienung /Schwader/Ausführung mechanische Arbeistbreitenverstellung Swadro TC 640 @ 493\mod_1487926007609_6.docx @ 3318631 @ @ 1
•
Um die Arbeitsbreite einzustellen, die Kreisel soweit absenken, bis sich die Tasträder kurz
über dem Boden befinden.
•
Die Maschine stillsetzen und sichern, siehe Kapitel Sicherheit -> Sicherheitsroutinen
„Maschine stillsetzen und sichern".
•
Die Kontermutter (1) lösen.
ACHTUNG! Schaden an der Maschine, wenn die Gewindespindel auf ein Maß X>750 mm
eingestellt wird! Die Gewindespindel (2) auf ein Maß X≤750 mm einstellen.
•
Mit dem Stift (3) über die Gewindespindel (2) die gewünschte Arbeitsbreite einstellen.
•
Die Gewindespindel (2) über die Kontermutter (1) sichern.
Pos: 32.15 /BA/Bedienung /Schwader/Abstand der Kreisel zum Schwadformer @ 77\mod_1310104344400_6.docx @ 667690 @ @ 1
Der Abstand der Kreisel zum Schwadformer:
viel Futter = großer Abstand
wenig Futter = kleiner Abstand
Pos: 32.16 /Layout Module /---------------Seitenumbruch---------------- @ 0\mod_1196175311226_0.docx @ 4158 @ @ 1
72
X
2
3
TC640-015_1
