2. Bedienung
2.1 Anschluss

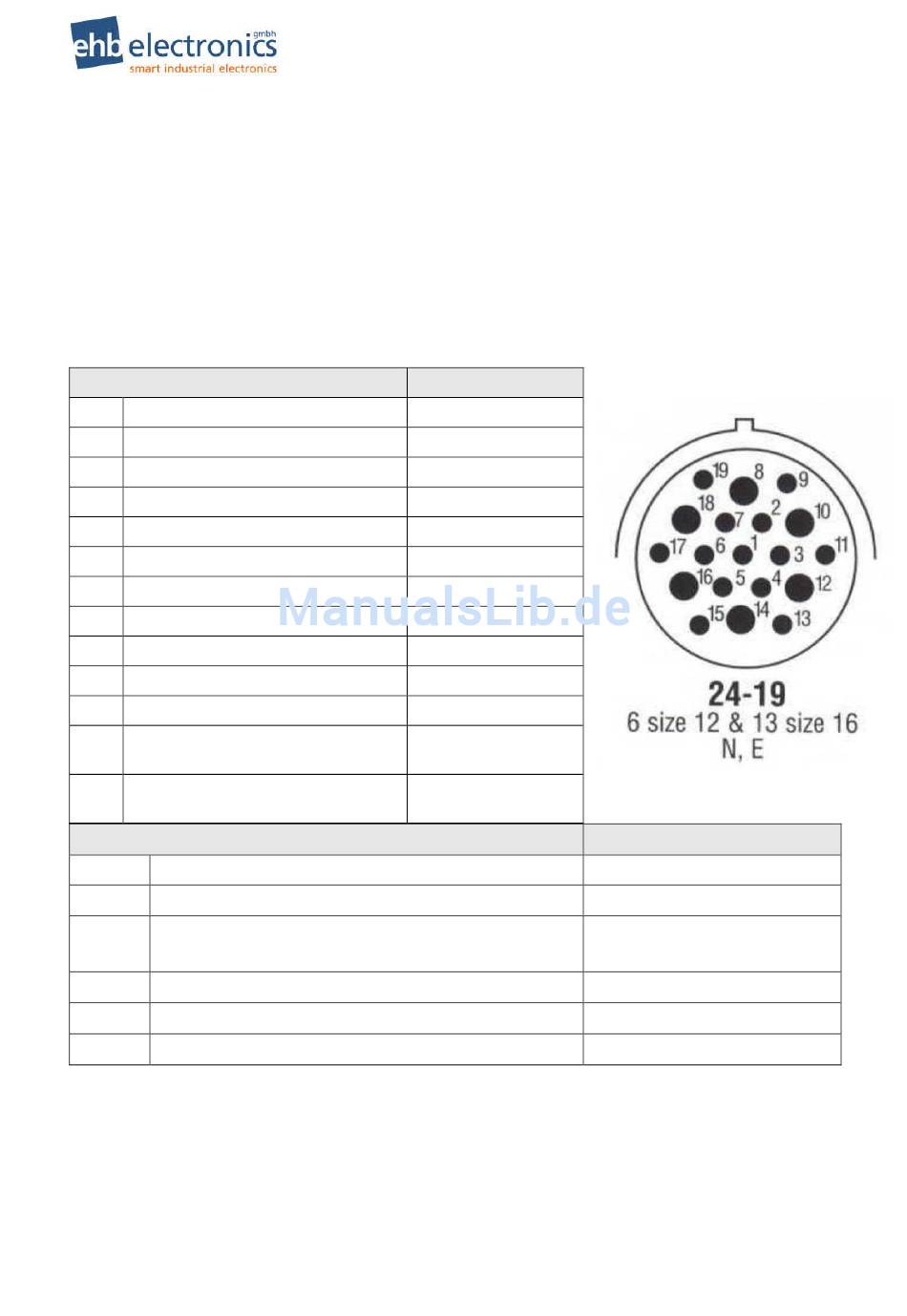

Die MCflex wird über die mitgelieferten Klemmbügel oder über drei M6 Gewindebuchsen im Gehäuse-
boden, befestigt. Der elektrische Anschluss der MCflex erfolgt über einen 19 poligen Deutsch-Stecker,
Typ HDP 26-24-19 SE. Nachfolgend die Standard-Beschaltung.
Anschlussbeispiel (ehb Standard):
Low Power Kontakte
1
Öldruck
2
Klemme „D+" (Erregung)
3
Temperatur
4
Diverses
5
Klemme 31, GND, Masse
6
Betriebsmagnet Haltewicklung
7
Autostart (plus schaltend)
9
Extern Stopp
11
Drehzahlverstellung Anzugswickl.
13
Klemme „W"
15
Drehzahlverstellung Haltewicklung
17
CAN-Low
19
CAN-High
High Power Kontakte
8
50f zum Anlasser
10
19/17 Vorglühen
12
19/17 Vorglühen
( oder Kl.15 programmierbar)
14
Klemme „30", Batterie +
16
Klemme „30", Batterie +
18
Betriebsmagnet Anzugswicklung
Die MCflex kann als Motorüberwachung an konventionellen Motoren eingesetzt werden.
Dazu müssen die zu überwachenden Motorparameter nach obigem Schema verdrahtet werden.
8/45
Betriebsanleitung
ehb Kabelcode
grün 1mm²
weiß 1mm²
braun 1mm²
grau 1mm²
blau 1mm²
schwarz 1mm²
Orange 1mm²
grau/rot 1mm²
grün/weiß 1mm²
grün/grau 1mm²
grün/schwarz 1mm²
braun verdrillt oder
geschirmt
weiß verdrillt oder
geschirmt
Version 2.9.7
violett 2,5 mm²
gelb 2,5 mm²
gelb 2,5 mm² oder rot 2,5mm²
braun 2,5mm²
braun 2,5mm²
schwarz 2,5mm²
© ehb Irrtum vorbehalten
MCflex
