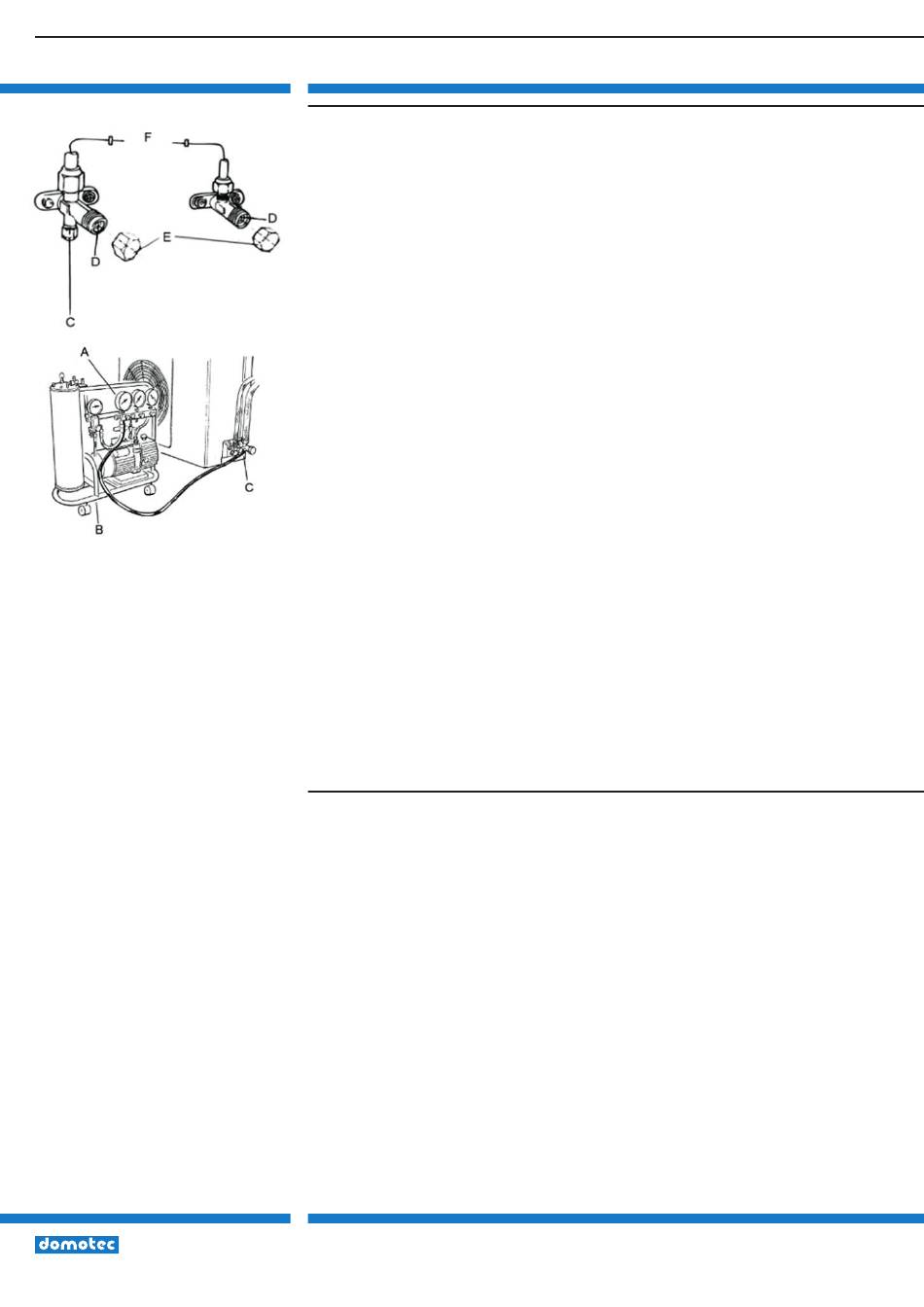

Abb. 11: Kondensatleitungen
14
Betriebs- und Montageanleitung
Warmwasser-Wärmepumpe Nuos Split

4.8 Erzeugen Sie das Vakuum, stellen Sie die Verbindung her und

überprüfen die Dichtheit (siehe Abb. 11)
Der Ablass der Luft aus dem Kreislauf muss mit einer Vakuumpumpe erfolgen, was die
zum R134a passende Baugruppe Manometer voraussetzt. Stellen Sie sicher, dass
ausreichend Öl in der Vakuumpumpe ist, was an der Kontrollanzeige abgelesen werden
kann.
a) Hahnverschlüsse der 2- und 3-Wege-Ventile (E) und des Wartungsventils (C) ab
schrauben; stellen Sie vorher sicher, dass die Hähne des Aussengerätes (D)
geschlossen sind;
b) Schliessen Sie die Vakuumpumpe (B) über den Niederdruckanschluss des
Manometers (A) an das Wartungsventil (C) an;
c) Nachdem Sie die geeigneten Vakuumpumpenventile (B) geöffnet haben, starten Sie
die Pumpe und lassen Sie sie in Betrieb. Erzeugen Sie für 20/ 25 Minuten ein Vakuum;
d) Überprüfen Sie, dass das Niederdruckmanometer (A) einen Druck von -1 bar
(oder -76 cm Hg) anzeigt;
e) Schliessen Sie die Pumpenhähne und schalten Sie die Pumpe aus (B). Stellen Sie
sicher, dass sich die Manometernadel für ca. 5 Minuten nicht versetzt. Wenn die
Nadel umspringt, ist Luft in die Anlage gedrungen. Demnach sind sämtliche
Festspannungen und die Ausführung der Rohrbördelungen zu überprüfen, und
der Vorgang ab Punkt c neu zu starten;
f) Nehmen Sie die Vakuumpumpe ab; (wenn Sie Kühlgas hinzufügen möchten,
siehe nachfolgendes Kapitel);
g) Öffnen Sie die Hähne der 2- und 3-Wege-Ventile (D) vollständig;
h) Drehen Sie den Verschluss am Wartungsanschluss (C) und an den Hähnen (E) fest;
i) Nachdem Sie die Verschlüsse festgedreht haben, überprüfen Sie mit Hilfe des
Leckortungsgeräts, dass kein Gas austritt.
ZUR BEACHTUNG: Die Anschlussrohre und -kabel müssen stets geschützt werden,
um sie nicht zu beschädigen, da sonst Gas austreten könnte (Personenschaden
aufgrund von Verbrennungen durch Kälte).
270L
4.9 Kühlgaseinfüllung (Abb.11)
Das Gerät kann mit einem Verbindungsrohr für das Kühlmittel von bis zu 20 m Länge
zwischen dem Raumgerät und dem Aussengerät installiert werden. Bei Rohrlängen, die
darüber hinausgehen, verfällt die Garantie. Wenn die Länge 12 m überschreitet, fügen 14
Sie 25 g Kühlmittel pro Meter im Überschuss hinzu. Die angegebene Leistung bezieht
sich auf den Anschluss von Kühlmittelrohren mit einer Länge von 6 m; davon abwei-
chende Installationen können andere Leistungswerte aufzeigen.
Im Falle, dass Sie vorhaben, Gas R134a in den Kreislauf zu integrieren, sind neben den
bereits erwähnten Materialien Folgende notwendig:
- Kühlgasflasche R134a: In diesem Fall wird ein Zuflussanschluss von 1/2 UNF 20
Gewinde/Zoll und passende Dichtung benötigt;
- Elektrowaage für die Kühlgasfüllung mit Sensibilität von 10 g.
