11/2019
10

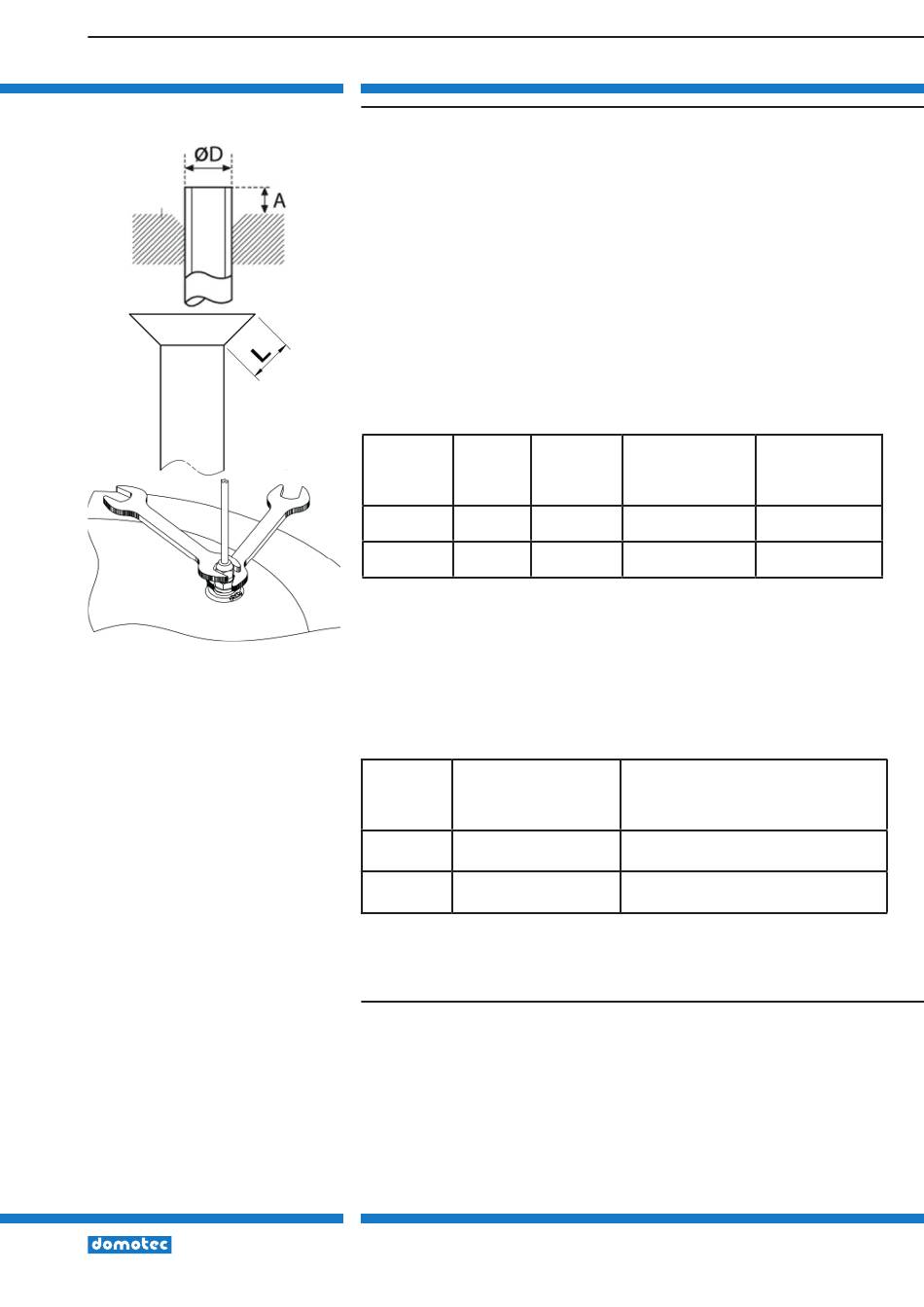

Abb. 10: Kühlrohrleitung
Betriebs- und Montageanleitung
Warmwasser-Wärmepumpe Nuos Split
4.6 Abführung des Kondenswassers vom Aussengerät
a) Formen Sie die Anschlussrohre gemäss dem Linienverlauf;
b) Entfernen Sie die Messingverschlüsse am Raumgerät und heben Sie sie auf (überprü-
fen Sie, dass im Inneren keine Verunreinigungen vorhanden sind);
c) Schneiden Sie die Rohre zu der festgelegten Länge mit dem Rohrschneider zurecht
und achten Sie darauf, dass sie sich nicht verbiegen;
d) Entfernen Sie die Graten mit dem Rohrentgrater, achten Sie darauf, dass keine Verun-
reinigungen ins Innere gelangt (halten Sie das Rohr mit dem Ende nach unten);
e) Setzen Sie die Gewindeanschlussstutzen aus Messing in die Rohre in die richtige Rich-
tung ein;
f) Setzen Sie das Rohrende in das Rohrverbindungsgerät und dann den Flansch am
Anschlussrohr-Ende entsprechend der Angaben der Tabelle (siehe Abb. 10) an:
Nominaler ø ø AUSSEN
1/4 6.35
3/8 9.52
g) Nachdem Sie überprüft haben, dass keine Überlappungen oder Beschädigungen an
der Rohrbördelung aufgetreten sind, verbinden Sie die Rohre mit Hilfe der beiden
Schlüssel. Achten Sie dabei darauf, die Rohre nicht zu beschädigen. Werden Sie nicht
stark genug angezogen, können Lecks auftreten. Auch bei zu starkem Anziehen kön-
nen Lecks auftreten, da der Flansch sehr schnell beschädigt werden kann. Das beste
System ist, zum Anziehen einen Maulschlüssel und einen Momentenschlüssel zu ver-
wenden: In diesem Fall ist die Tabelle zu Rate zu ziehen.
ø Rohr Anzugsmoment
[kgf x cm]
6,35 mm 160 - 200
(1/4")
9,5 mm 300 - 350
(3/8")
h) Es empfiehlt sich, ein paar Zentimeter Kupferrohr zuzugeben für evtl. zukünftige Ein-
griffe an den Hähnen.
4.7 Anschluss an das Aussengerät
Entfernen Sie die Gehäuseabdeckung aus Kunststoff für Gasanschlüsse, drehen Sie die
Anschlussstutzen an die Anschlüsse des Aussengeräts mit dem gleichen Anzug wie er
für das Raumgerät beschrieben wurde.
BA–19
STÄRKE mm HÖHE „A" mm
ROHRVERBIN-
DUNGSGERÄT
0.8 0 ÷ 0.5
0.8 0 ÷ 0.5
Entsprechende Kraft (unter Anwendung
eines 20cm-Schlüssels)
Kraft aus dem Puls
Kraft aus dem Arm
Telefon 062 787 87 87, Fax 0800 805 815
HÖHE „L" mm
ROHRBÖRDE-
LUNG
1.8 ÷ 2.0
2.5 ÷ 2.7
