Elektrischer Anschluss/Spannungsversorgung

3.1

Verwendung von Kabelverschraubungen

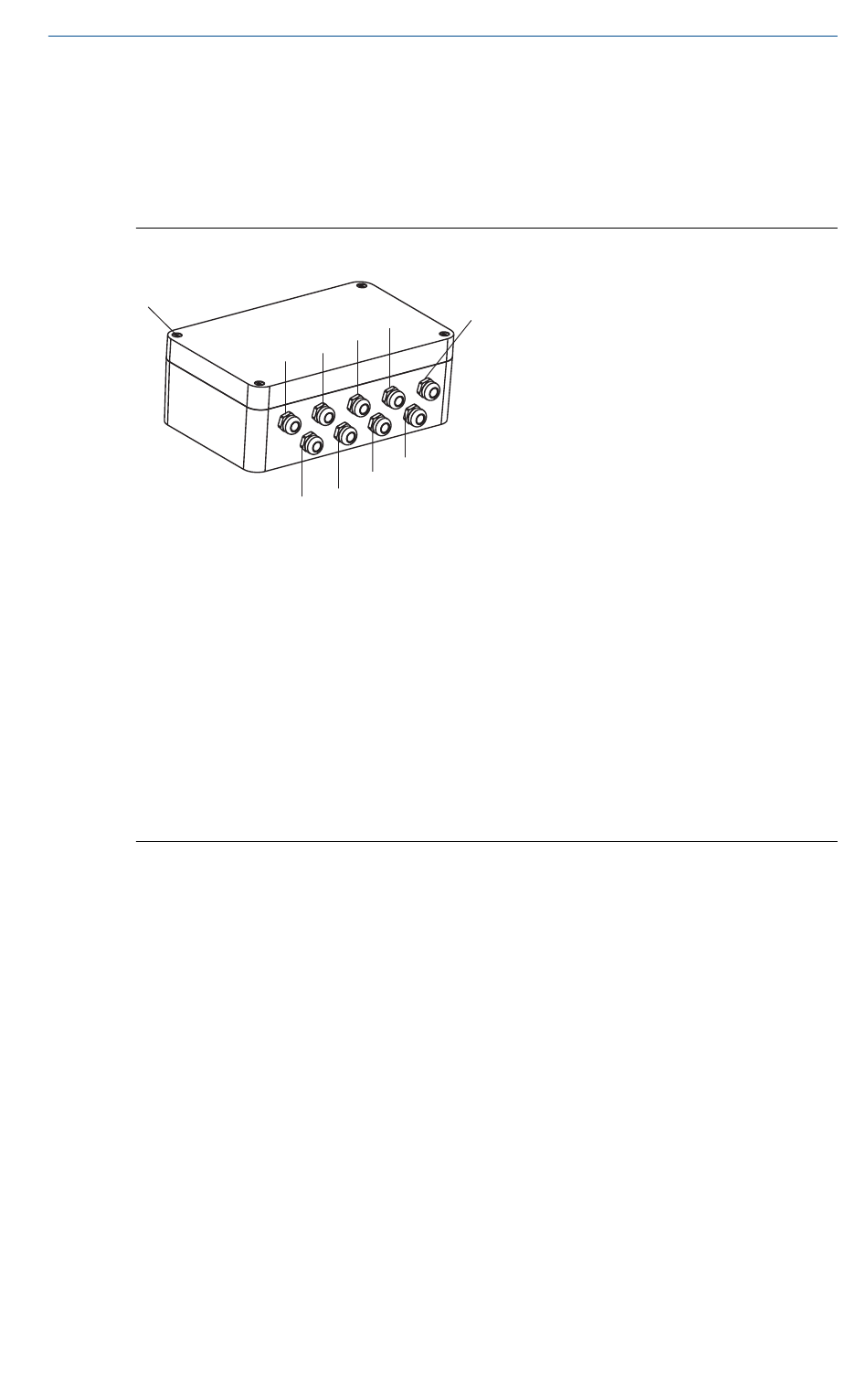

Abbildung 3-1: Kabelverschraubung
J
A. Sensor 1
B. Sensor 2
C. Sensor 3
D. Sensor 4
E. Sensor 5
F. Sensor 6
G. Sensor 7
H. Sensor 8
I. Spannungs-/Signalverkabelung
J. Deckelschraube
Prozedur
1. Die vier Deckelschrauben lösen und den Deckel der Anschlussbox
entfernen.
2. Die Sensor- und Spannungs-/Signalleitungen durch die
entsprechenden vorinstallierten Kabelverschraubungen verlegen.
3. Die Sensorleitungen an den entsprechenden Schraubklemmen
anschließen.
4. Die F
anschließen.
5. Den F
Deckelschrauben festziehen.
Kurzanleitung
E G
A C
F H
B D
™
Feldbus-Adern an den Schraubklemmen
OUNDATION
Feldbus-Gehäusedeckel wieder anbringen und alle
OUNDATION
I
