3.2
Verwendung von Leitungseinführungen

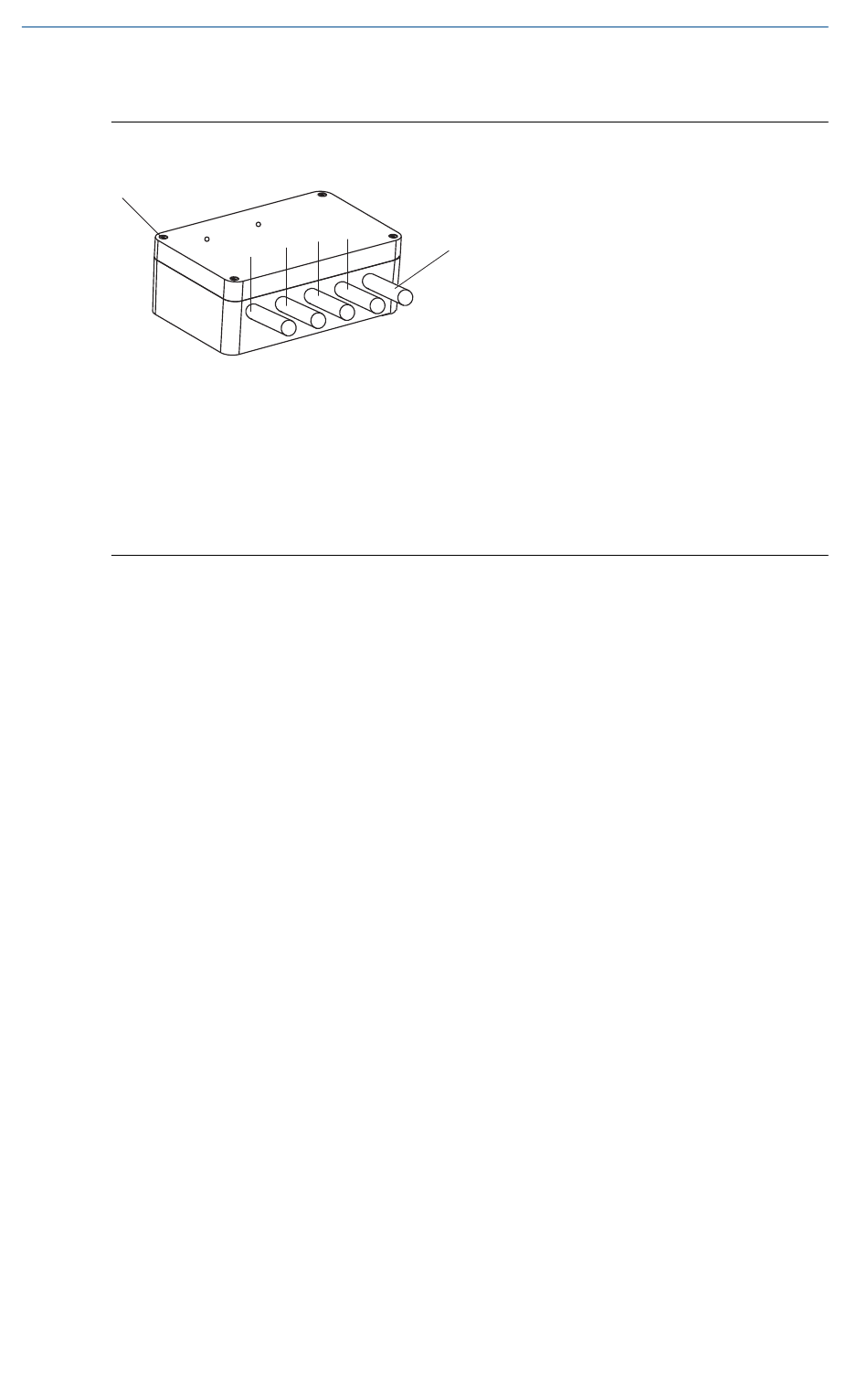

Abbildung 3-2: Leitungseinführungen
F
A. Sensor 1 und 2
B. Sensor 3 und 4
C. Sensor 5 und 6
D. Sensor 7 und 8
E. Spannungs-/Signalverkabelung
F. Deckelschraube
Prozedur
1. Die vier Deckelschrauben lösen und den Deckel der Anschlussbox
entfernen.
2. Die fünf Verschlussstopfen entfernen und die vom Anwender
beizustellenden Leitungseinführungen anbringen.
3. Je zwei Sensorleitungen durch eine Leitungseinführung verlegen.
4. Die Sensorleitungen an den entsprechenden Schraubklemmen
anschließen.
5. Die F
anschließen.
6. Den Gehäusedeckel wieder anbringen und alle Deckelschrauben
festziehen.
3.3

Sensorverkabelung und Spannungsversorgung

Zur Verwendung mit acht unabhängig konfigurierbaren Kanälen
geeignet, einschließlich Kombinationen von 2- und 3-Leiter-
Widerstandsthermometern, Thermoelement-, mV-, Ohm- und mA-
Eingängen.
Alle Sensor- und Spannungsversorgungsklemmen sind für maximal 42,4
VDC ausgelegt.
F
OUNDATION
Klemmen von 9,0 bis 32,0 VDC und max. 22 mA Stromaufnahme.
10
C D
A B
Feldbus-Adern an den Schraubklemmen
OUNDATION
Feldbus-Netzwerk mit Spannungsversorgung an den
E
Mai 2019
