Kurzanleitung

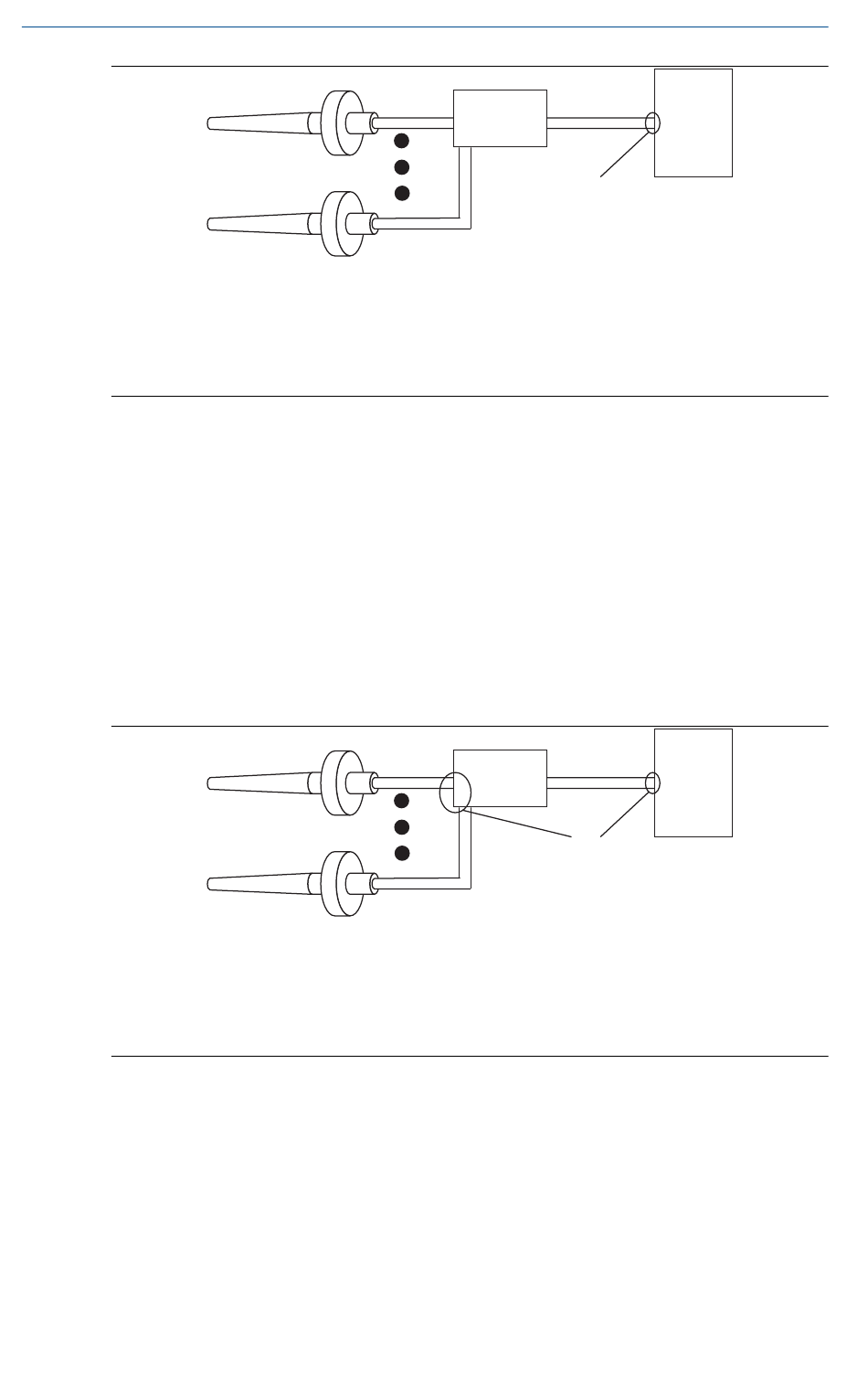

A. Sensorverkabelung
B. Rosemount
C. Spannungsversorgung
D. Erdungspunkt der Abschirmung(en)
Option 2
Prozedur
1. Die Abschirmung(en) der Sensorleitungen an das
Messumformergehäuse anschließen (nur wenn das Gehäuse geerdet
ist).
2. Sicherstellen, dass die Sensorabschirmung(en) von anderen
geerdeten Geräten im Messkreis elektrisch isoliert ist(sind).
3. Die Abschirmung der F
Seite der Spannungsversorgung erden.
A. Sensorverkabelung
B. Rosemount
C. Spannungsversorgung
D. Erdungspunkt der Abschirmung(en)
3.5.3 Geerdete Thermoelement-Eingänge
Prozedur
1. Die Abschirmung(en) der Sensorverkabelung am Sensor erden.
2. Sicherstellen, dass die Abschirmungen der Sensor- und F
Feldbus-Signalleitungen vom Messumformergehäuse elektrisch
isoliert sind.
14
A
™
848T
OUNDATION
A
™
848T
B
D
™
Feldbus-Signalleitung auf der
B
D
Mai 2019
C
C
™
OUNDATION
Rosemount 848T
