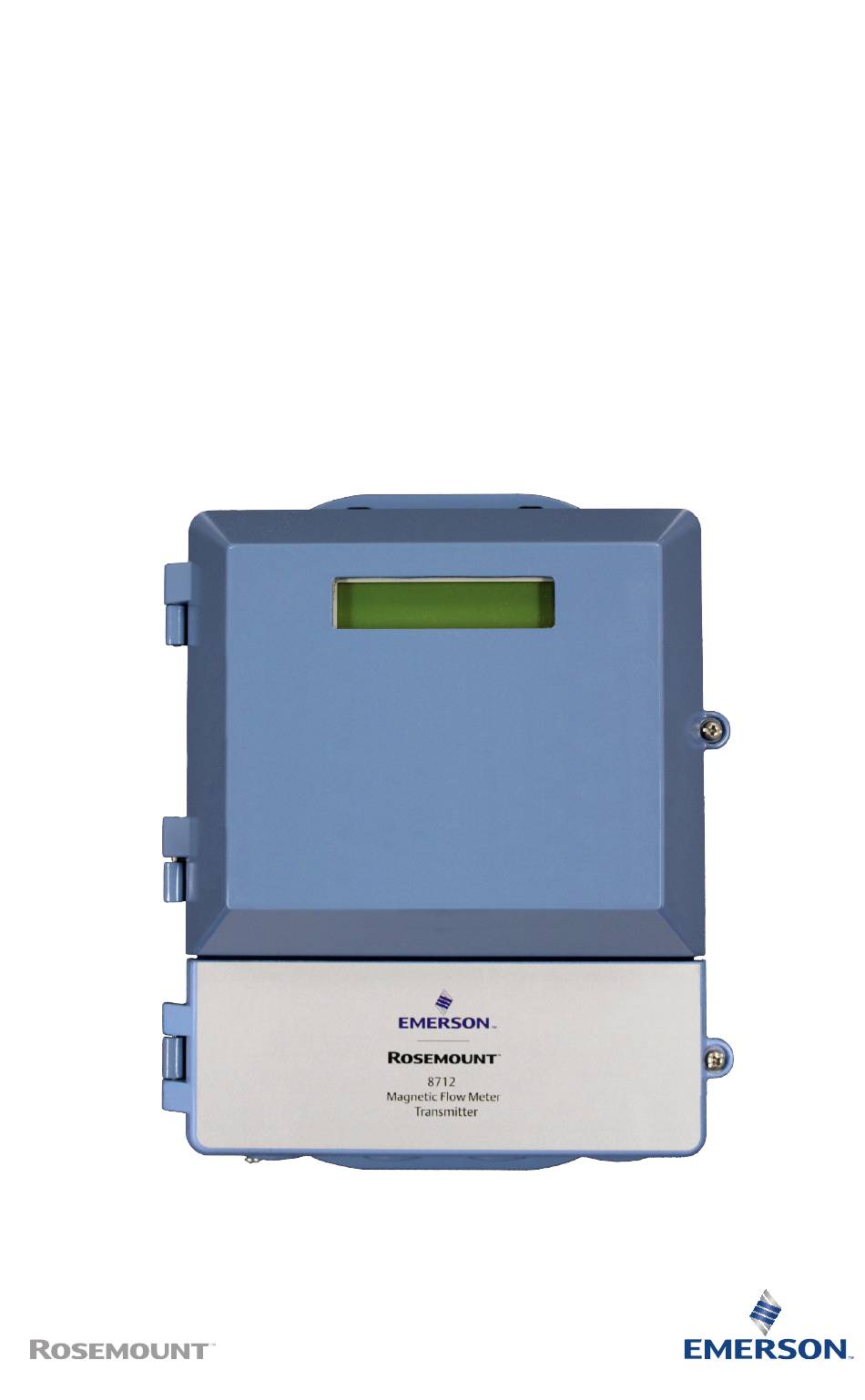

- Seite 1 Kurzanleitung 00825-0505-4445, Rev AA Mai 2019 ™ Rosemount -Messumformer 8712EM ™ mit F -Feldbus OUNDATION Beinhaltet Unterstützung für 8750W...
-
Seite 2: Sicherheit
Kurzanleitung Mai 2019 Sicherheit WARNUNG • Die Nichteinhaltung dieser Installationsrichtlinien kann zu ernsthaften Verletzungen bis hin zum Tode führen. • Installations- und Serviceanleitungen sind nur für die Verwendung durch qualifiziertes Personal vorgesehen. Es dürfen keine anderen Servicearbeiten als die in der Betriebsanleitung aufgeführten Arbeiten durchgeführt werden, sofern keine entsprechende Qualifizierung vorliegt. - Seite 3 Mai 2019 Kurzanleitung ACHTUNG • In Fällen, in denen nahe am Einbauort des Messsystems Hochspannung oder Starkstrom vorhanden ist, sind entsprechende Maßnahmen zum Schutz des Messsystems vor Streuspannungen bzw. Streuströmen zu treffen. Bei fehlendem Schutz des Messsystems kann der Messumformer beschädigt werden und das Messsystem ausfallen.
-
Seite 4: Einführung
Zur Warenrücksendung sind die entsprechenden Verfahren von Emerson einzuhalten. Diese Verfahren sorgen für die Einhaltung der gesetzlichen Transportvorschriften und gewährleisten ein sicheres Arbeitsumfeld für die Mitarbeiter von Emerson. Bei Nichtbeachtung der Verfahren von Emerson wird die Annahme der Warenrücksendung verweigert. ™... - Seite 5 Mai 2019 Kurzanleitung Emerson Flow Kundenservice E-Mail: • Weltweit: flow.support@emerson.com • Asien/Pazifik: APflow.support@emerson.com Telefon: Nord- und Südamerika Europa und Naher Osten Asien/Pazifik Vereinigte 800 522 6277 Vereinigtes 0870 240 Australien 800 158 727 Staaten Königreich 1978 Kanada +1 303 527...
-
Seite 6: Vor Der Installation
Kurzanleitung Mai 2019 Vor der Installation Vor der Installation des Messumformers sollten diverse Schritte ausgeführt werden, um den Installationsprozess zu vereinfachen: • Setzen der Hardware-Schalter (sofern erforderlich) • Berücksichtigung mechanischer, elektrischer und umgebungsbezogener Anforderungen Anmerkung Detailliertere Anforderungen finden sich im Produkthandbuch. Hardware-Schalter Die Elektronikplatine ist mit zwei vom Anwender wählbaren Hardware- Schaltern ausgestattet. - Seite 7 Mai 2019 Kurzanleitung Abbildung 3-1: Rosemount 8712EM – Maßzeichnung A. Kabeleinführung, 1/2-14 NPT (4 Stellen) B. Erdungsklemme C. Unterer Abdeckung der elektrischen Anschlüsse D. Standardelektronikabdeckung Anmerkung Abmessungen in Zoll [mm] Hinweise zum elektrischen Anschluss Vor dem Herstellen der elektrischen Anschlüsse am Messumformer sind die nationalen, lokalen und betrieblichen Richtlinien für die Elektroinstallation...
- Seite 8 Kurzanleitung Mai 2019 die Kabelverschraubungen und weiteres erforderliches Zubehör diesen Richtlinien entsprechen. Der Messumformer benötigt eine externe Spannungsversorgung. Der Zugang zu einer geeigneten Spannungsquelle ist zu gewährleisten. Tabelle 3-2: Elektrische Daten Rosemount-Durchflussmessumformer 8712E mit F -Feldbus OUNDATION Eingangsleistung AC-Spannungsversorgung: 90-250 VAC, 0,45 A, 40 VA Standardmäßige DC- Spannungsversorgung: 12-42 VDC, 1,2 A, 15 W...
-
Seite 9: Montage An Einer Fläche
Mai 2019 Kurzanleitung Montage Im Lieferumfang von wandmontierten Messumformern sind Montageelemente für die Montage an einem 2-Zoll-Rohr oder auf einer ebenen Oberfläche enthalten. Abbildung 4-1: Montagehalterung A. Bügelschraube B. Klemmschelle C. Befestigungselemente Rohrmontage 1. Die Klemmschelle mithilfe der Bügelschrauben-Montageelemente an der Rohrleitung befestigen. - Seite 10 Kurzanleitung Mai 2019 Messumformers muss für das vierfache Gewicht des Messumformers bzw. 20 kg ausgelegt sein. ™ ™ Rosemount -Messumformer 8712EM mit Foundation -Feldbus...
-
Seite 11: Verkabelung
Mai 2019 Kurzanleitung Verkabelung Kabeleinführungen und -anschlüsse Die Kabeleinführungen des Messumformers sind standardmäßig mit einem Gewinde des Typs ½"-14 NPT ausgeführt. Für M20-Kabelanschlüsse wird ein Adapter verwendet. Die Kabelanschlüsse müssen in Übereinstimmung mit nationalen, lokalen und betrieblichen Vorschriften für die Elektroinstallation vorgenommen werden. -
Seite 12: Verkabelung Des Messrohrs Mit Dem Messumformer
Kurzanleitung Mai 2019 Abbildung 5-1: Bewährtes Verfahren für die Vorbereitung der Kabeleinführung A. Sicherheitserdung B. Spannungsversorgung C. Spule D. Ausgang E. Elektrode Verkabelung des Messrohrs mit dem Messumformer Kabelsätze sind als individuelle Komponentenkabel oder als Kombination aus Spulen- und Elektrodenkabel erhältlich. Kabel für abgesetzt montierte Messumformer können direkt mithilfe der in Tabelle 5-1,... - Seite 13 Mai 2019 Kurzanleitung • 25 Meter = Menge (25) 08732-0065-0002 Tabelle 5-1: Komponentenkabelsätze - Standardtemperaturbereich (-20 °C bis 75 °C) Kabelsatz-Nr. Beschreibung Individuelles Alpha- Kabel Teilenummer 08732-0065-0001 Satz, Spule 2442C (Fuß) Komponentenkabe Elektrode 2413C Standardtemperat urbereich (inklusive Spule und Elektrode) 08732-0065-0002 Satz, Spule...
-
Seite 14: Kabelanforderungen
Kurzanleitung Mai 2019 Tabelle 5-2: Komponentenkabelsätze - erweiterter Temperaturbereich (-50 °C bis 125 °C) (Fortsetzung) Kabelsatz-Nr. Beschreibung Individuelles Alpha- Kabel Teilenummer 08732-0065-1002 Satz, Spule Nicht verfügbar (Meter) Komponentenkabe Elektrode Nicht verfügbar l, erweiterter Temperaturbereich (inklusive Spule und Elektrode) 08732-0065-1003 Satz, Spule Nicht verfügbar (Fuß) - Seite 15 Mai 2019 Kurzanleitung Abbildung 5-2: Individuelle Komponentenkabel 17 18 19 A. Spulenantrieb B. Elektrode C. Verdrillte, isolierte Litzen (14 AWG) D. Beidraht E. Überlappender Folienschirm F. Äußere Ummantelung G. Verdrillte, isolierte Litzen (20 AWG) • 1 = Rot • 2 = Blau •...
- Seite 16 Kurzanleitung Mai 2019 Abbildung 5-3: Kombinationskabel für Spule und Elektrode A. Beidraht Elektrodenschirm B. Überlappender Folienschirm C. Äußere Ummantelung • 1 = Rot • 2 = Blau • 3 = Beidraht • 17 = Erde • 18 = Gelb • 19 = Weiß...
- Seite 17 Mai 2019 Kurzanleitung Abbildung 5-4: Kabelenden A. Spule B. Elektrode C. Kombination D. Bereich ohne Abschirmung WARNUNG Stromschlaggefahr! An den Klemmen 1 und 2 (40 V) einer externen Anschlussdose besteht die Gefahr eines Stromschlags. Kurzanleitung...
- Seite 18 Kurzanleitung Mai 2019 WARNUNG Explosionsgefahr! Die Elektroden haben direkten Kontakt mit dem Prozess. Nur kompatible Messumformer und zugelassene Installationsverfahren verwenden. Für Prozesstemperaturen über 140 °C (284 °F) ein für 125 °C (257 °F) ausgelegtes Kabel verwenden. Klemmleisten einer externen Anschlussdose Abbildung 5-5: Externe Anschlussdose (Ansicht) A.
- Seite 19 Mai 2019 Kurzanleitung Tabelle 5-4: Messrohr-/Messumformerverkabelung (Fortsetzung) Farbe Anschlussklemme Anschlussklemme (Messrohr) (Messumformer) Gelb Weiß Beidraht Elektrode oder nicht angeschlossen Anmerkung Für Ex-Bereiche siehe das Produkthandbuch. Kurzanleitung...
- Seite 20 Kurzanleitung Mai 2019 Anschlussdiagramme Abbildung 5-6: Verkabelung des 8712EM mit einem Komponentenkabel ™ ™ Rosemount -Messumformer 8712EM mit Foundation -Feldbus...
- Seite 21 Mai 2019 Kurzanleitung Abbildung 5-7: Verkabelung des 8712EM mit einem Kombinationskabel Kurzanleitung...
-
Seite 22: Klemmleisten Für Spannungsversorgung Und Feldbus
Kurzanleitung Mai 2019 Klemmleisten für Spannungsversorgung und Feldbus Die untere Abdeckung des Messumformers öffnen, um Zugang zur Klemmleiste des Messumformers zu erhalten. Anmerkung Für den Anschluss des Impulsausgangs siehe das Produkthandbuch. Abbildung 5-8: Klemmleisten 9 10 19 18 11 12 Tabelle 5-5: Anschlussklemmen für Spannungsversorgung und Feldbus Klemmennummer AC-Version... - Seite 23 Mai 2019 Kurzanleitung Anschluss der Spannungsversorgung an den Messumformer Vor dem Anschluss der Spannungsversorgung an den Messumformer muss sichergestellt werden, dass das erforderliche Elektromaterial und die erforderliche Spannungsversorgung verfügbar sind. • Messumformer mit AC-Spannungsversorgung benötigen eine Spannungsversorgung von 90-250 V AC (50/60Hz). •...
- Seite 24 Kurzanleitung Mai 2019 Abbildung 5-10: Scheinleistung A. Scheinleistung (VA) B. Versorgungsspannung (VAC) Anforderungen an die DC-Spannungsversorgung Geräte mit standardmäßiger DC-Spannungsversorgung von 12 VDC können eine Dauerstromaufnahme bis zu 1,2 A haben. Der max. Einschaltstrom beträgt 42 A bei einer Spannungsversorgung von 42 VDC und dauert ca. 1 ms.
- Seite 25 Mai 2019 Kurzanleitung geeignet ist. Für Kabel mit einem Querschnitt von 5,3 bis 2,1 mm2 (AWG 10 bis 14) Kabelschuhe oder andere geeignete Anschlussmittel verwenden. Für Verkabelungen in Umgebungstemperaturen über 50 °C (122 °F) ein Kabel verwenden, das für 90 °C (194 °F) ausgelegt ist. Für Messumformer mit DC- Spannungsversorgung mit Kabeln in Überlänge muss sichergestellt werden, dass min.
-
Seite 26: Feldbus-Verkabelung
Kurzanleitung Mai 2019 sichern. Zur Gewährleistung einer korrekten Versiegelung des Gehäuses im Einklang mit den Anforderungen in puncto Eindringschutz die folgenden Schritte durchführen: 1. Die Verkabelung auf Vollständigkeit prüfen und die untere Klappe schließen. 2. Die Schraube der unteren Klappe festziehen, bis die untere Klappe fest am Gehäuse anliegt. - Seite 27 Mai 2019 Kurzanleitung Tabelle 5-7: Ideale Kabelspezifikationen für die Feldbusverdrahtung (Fortsetzung) Merkmal Ideale Spezifikation Abschwächung 3 dB/km Kapazitive Asymmetrie 2 nF/km Aufbereitung der Spannungsversorgung Jede Feldbus-Spannungsversorgung muss mit einem Entkoppler ausgestattet sein, um den Ausgang der Spannungsversorgung vom Feldbussegment trennen zu können. Abbildung 5-12: Anschlüsse für die Spannungsversorgung A.
- Seite 28 Kurzanleitung Mai 2019 Abbildung 5-13: Feldbusverkabelung A. Feldbus-Klemme (7) D0 / A B. Feldbus-Klemme (8) D1 / B ™ ™ Rosemount -Messumformer 8712EM mit Foundation -Feldbus...
-
Seite 29: Basiskonfiguration
Mai 2019 Kurzanleitung Basiskonfiguration Nach der Installation des magnetisch-induktiven Durchflussmesssystems und dem Anschluss der Spannungsversorgung müssen die grundlegenden Parameter des Messumformers mit einem F -Feldbus-Host OUNDATION konfiguriert werden (siehe Kommunikationsverfahren). Konfigurationseinstellungen werden im nicht-flüchtigen Speicher des Messumformers gespeichert. Die standardmäßige Messumformerkonfiguration (ohne Optionscode C1 „kundenspezifische Konfiguration“) wird mit den folgenden Parametern ab Werk geliefert: •... - Seite 30 Kurzanleitung Mai 2019 Hosts. Daraus können sich bei dem jeweils vorliegenden Host oder Tool leichte Abweichungen in Bezug auf die Pfade, Orte oder Parameternamen ergeben. -Feldbus-Konfiguration OUNDATION Zuweisung der physischen Gerätekennzeichnung und der Knotenadresse Der Messumformer wird mit einer leeren physischen Gerätekennzeichnung und einer temporären Adresse ausgeliefert, damit diese Parameter automatisch von einem Host zugewiesen werden können.
- Seite 31 Mai 2019 Kurzanleitung Wenn der AI-Block für die Durchflussmessung rekonfiguriert werden muss: 1. Den Parameter CHANNEL auf 1 für Durchfluss setzen. 2. Die Parameter XD_SCALE (EU_100, EU_0, UNITS_INDEX und DECIMAL) auf die gewünschte Messskala des Durchflussmessumformers einstellen. 3. Den Parameter L_TYPE auf die gewünschte Linearisierungsmethode setzen und dann, sofern erforderlich, die Parameter OUT_SCALE einstellen: •...
- Seite 32 Kurzanleitung Mai 2019 Durchflusseinheiten Durchflusseinheiten müssen ausgehend vom AI-Block konfiguriert werden, der für die Durchflussmessung konfiguriert wurde. Siehe FOUNDATION- Feldbus-Konfiguration. Nennweite FF-Host (erweitert) Configure (Konfigurieren) → Basic Setup (Grundeinstellung) FF-Host (Basisversion) TB → TUBE_SIZE (Index 36) Die Nennweite (Messrohrdurchmesser) muss mit dem Durchmesser des am Messumformer angeschlossenen Messrohrs übereinstimmen.
- Seite 33 Mai 2019 Kurzanleitung Kurzanleitung...
- Seite 34 Kurzanleitung Mai 2019 ™ ™ Rosemount -Messumformer 8712EM mit Foundation -Feldbus...
- Seite 35 Mai 2019 Kurzanleitung Kurzanleitung...
- Seite 36 © 2019 Rosemount, Inc. Alle Rechte vorbehalten. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount, 8600, 8700, und 8800 sind Marken eines der Emerson Automation Solutions Unternehmen. Alle anderen Marken sind Eigentum ihrer jeweiligen Besitzer.
