DPE Komponentenbeschreibungen

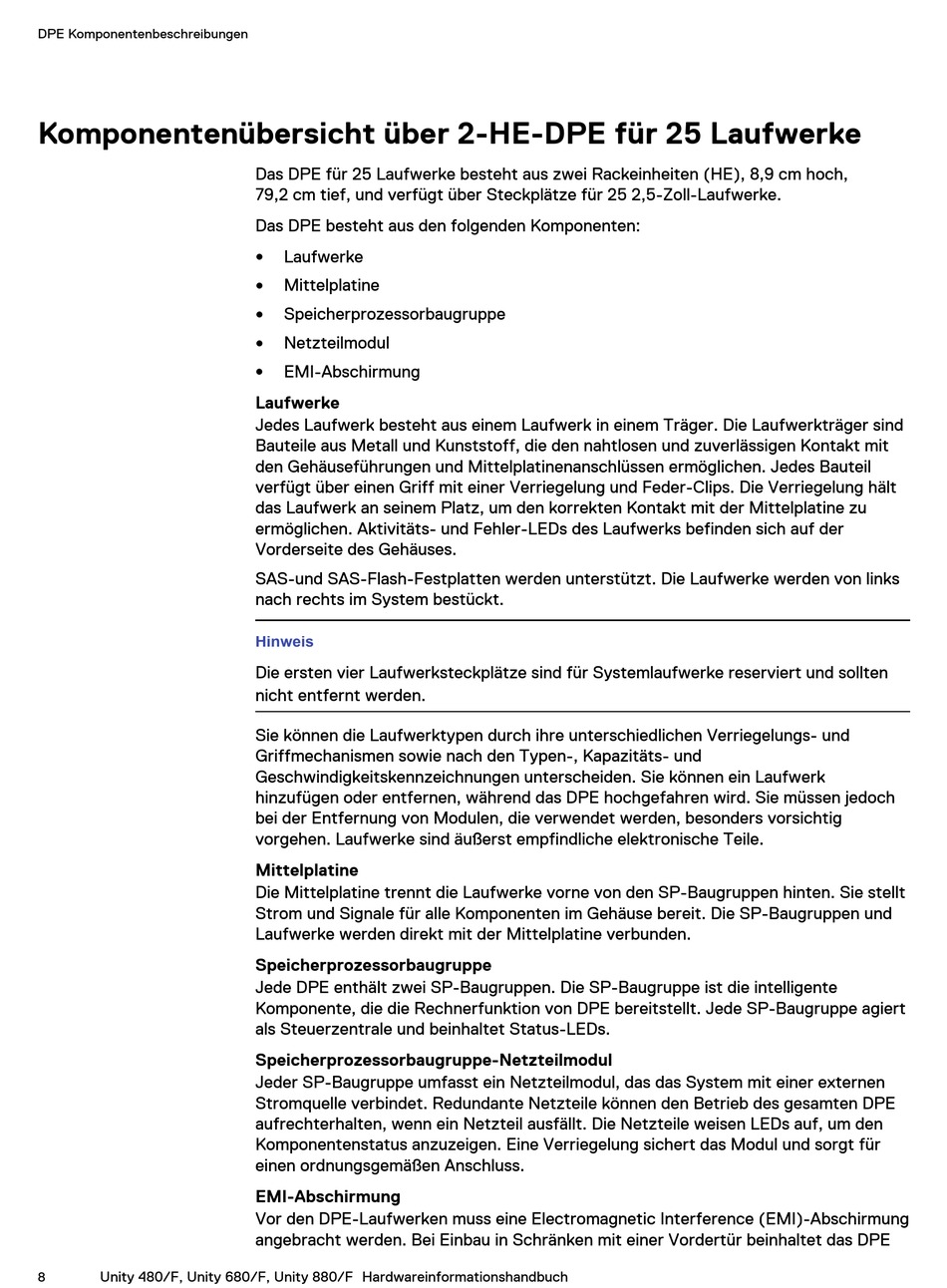

Komponentenübersicht über 2-HE-DPE für 25 Laufwerke
Unity 480/F, Unity 680/F, Unity 880/F Hardwareinformationshandbuch
8
Das DPE für 25 Laufwerke besteht aus zwei Rackeinheiten (HE), 8,9 cm hoch,
79,2 cm tief, und verfügt über Steckplätze für 25 2,5-Zoll-Laufwerke.
Das DPE besteht aus den folgenden Komponenten:
Laufwerke
l
Mittelplatine
l
Speicherprozessorbaugruppe
l
Netzteilmodul
l
EMI-Abschirmung
l
Laufwerke
Jedes Laufwerk besteht aus einem Laufwerk in einem Träger. Die Laufwerkträger sind
Bauteile aus Metall und Kunststoff, die den nahtlosen und zuverlässigen Kontakt mit
den Gehäuseführungen und Mittelplatinenanschlüssen ermöglichen. Jedes Bauteil
verfügt über einen Griff mit einer Verriegelung und Feder-Clips. Die Verriegelung hält
das Laufwerk an seinem Platz, um den korrekten Kontakt mit der Mittelplatine zu
ermöglichen. Aktivitäts- und Fehler-LEDs des Laufwerks befinden sich auf der
Vorderseite des Gehäuses.
SAS-und SAS-Flash-Festplatten werden unterstützt. Die Laufwerke werden von links
nach rechts im System bestückt.
Hinweis
Die ersten vier Laufwerksteckplätze sind für Systemlaufwerke reserviert und sollten
nicht entfernt werden.
Sie können die Laufwerktypen durch ihre unterschiedlichen Verriegelungs- und
Griffmechanismen sowie nach den Typen-, Kapazitäts- und
Geschwindigkeitskennzeichnungen unterscheiden. Sie können ein Laufwerk
hinzufügen oder entfernen, während das DPE hochgefahren wird. Sie müssen jedoch
bei der Entfernung von Modulen, die verwendet werden, besonders vorsichtig
vorgehen. Laufwerke sind äußerst empfindliche elektronische Teile.
Mittelplatine
Die Mittelplatine trennt die Laufwerke vorne von den SP-Baugruppen hinten. Sie stellt
Strom und Signale für alle Komponenten im Gehäuse bereit. Die SP-Baugruppen und
Laufwerke werden direkt mit der Mittelplatine verbunden.
Speicherprozessorbaugruppe
Jede DPE enthält zwei SP-Baugruppen. Die SP-Baugruppe ist die intelligente
Komponente, die die Rechnerfunktion von DPE bereitstellt. Jede SP-Baugruppe agiert
als Steuerzentrale und beinhaltet Status-LEDs.
Speicherprozessorbaugruppe-Netzteilmodul
Jeder SP-Baugruppe umfasst ein Netzteilmodul, das das System mit einer externen
Stromquelle verbindet. Redundante Netzteile können den Betrieb des gesamten DPE
aufrechterhalten, wenn ein Netzteil ausfällt. Die Netzteile weisen LEDs auf, um den
Komponentenstatus anzuzeigen. Eine Verriegelung sichert das Modul und sorgt für
einen ordnungsgemäßen Anschluss.
EMI-Abschirmung
Vor den DPE-Laufwerken muss eine Electromagnetic Interference (EMI)-Abschirmung
angebracht werden. Bei Einbau in Schränken mit einer Vordertür beinhaltet das DPE
