DPE Komponentenbeschreibungen
Unity 480/F, Unity 680/F, Unity 880/F Hardwareinformationshandbuch
16
I/O-Modul-LED-Status

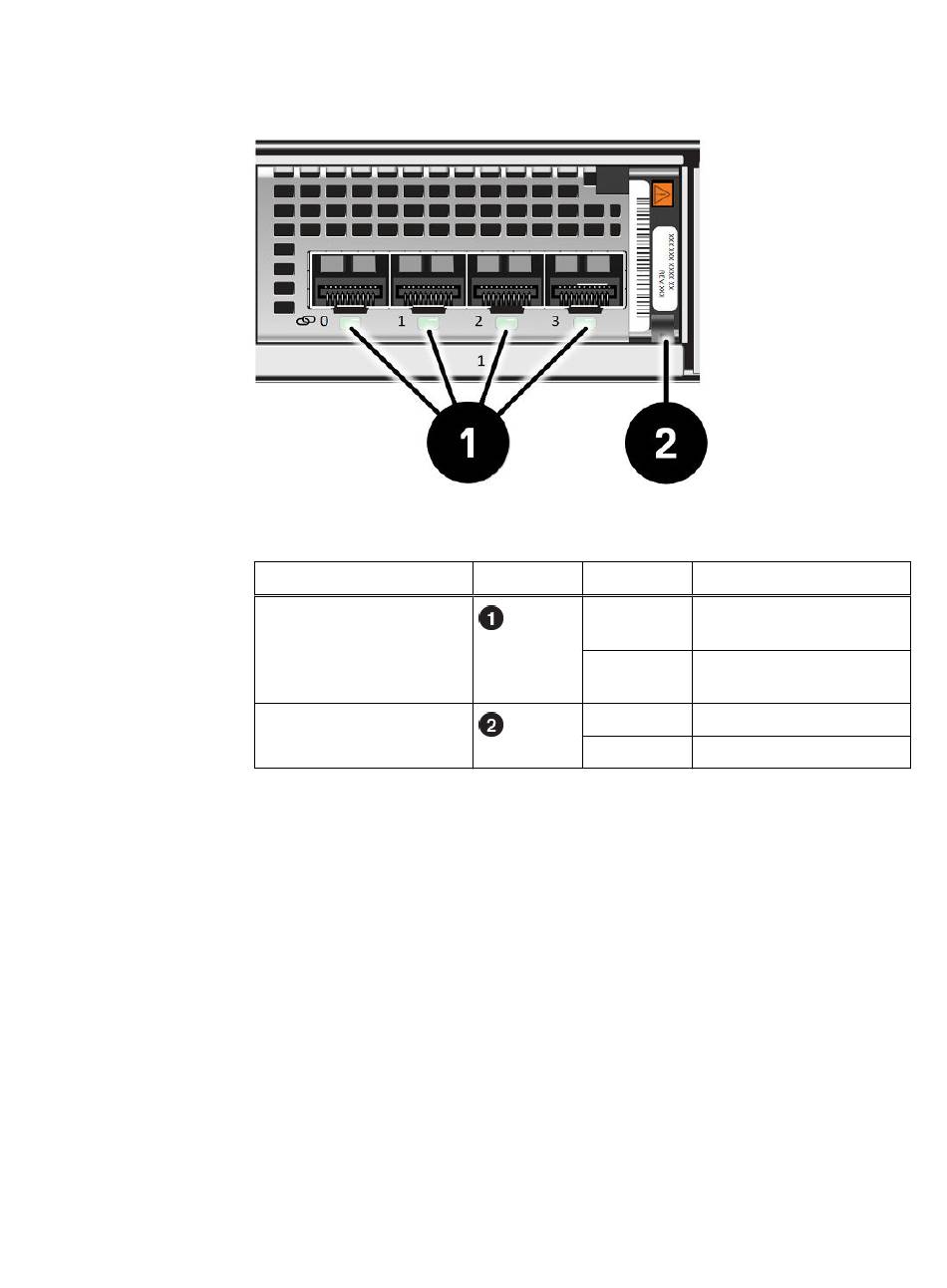

Abbildung 9 DPEI/O-Modul-LEDs
Tabelle 6 DPEI/O-Modul-LEDs
LED
Portverbindung
Netzfehler
Optisches 25-GbE-I/O-Modul mit 4 Ports
Das Optisches 25-GbE-I/O-Modul mit 4 Ports ist ein Ethernet-I/O-Modul, das für
Ethernet-Netzwerkdatenverkehr und iSCSI Blockprotokoll für Hosts für die Plattform
verwendet wird. Das I/O-Modul verwendet eine optische 10G- oder 25G-fähige SFP+-
Verbindung zu einem Host oder Switch-Port.
16-Gbit/s-Fibre Channel-I/O-Modul mit 4 Ports
Das 16-Gbit/s-Fibre Channel-I/O-Modul mit 4 Ports umfasst vier optische Ports, eine
Betriebs- und Fehler-LED sowie einen kombinierte Link- und Aktivitäts-LED für jeden
optischen Port. Dieses I/O-Modul kann Verbindungen mit FC-Ports mit
Geschwindigkeiten von 4, 8 und 16 GBit/s für mehrschichtige Host- oder Initiator-
Verbindungen herstellen.
10-GbE-BaseT-I/O-Modul mit 4 Ports
Dieses 10-GbE-BaseT-I/O-Modul mit 4 Ports kann Verbindungen mit einer
Geschwindigkeit von 1 Gbit/s und 10 Gbit/s herstellen und unterstützt IP (Datei) und
iSCSI (Block) im gleichen SP-Baugruppe. Ports können gleichzeitig als IP und iSCSI
konfiguriert werden. Das I/O-Modul verfügt über 4 10-Gbit/s-RJ-45-Ports, eine
Betriebs-/Fehler-LED, eine Aktivitäts-LED und eine Link-LED für jeden Port.
12-Gbit/s-SAS-Back-End-I/O-Modul mit 4 Ports
Sofern unterstützt, verfügt 12-Gbit/s-SAS-Back-End-I/O-Modul mit 4 Ports über vier
x4-Schienen-Mini-SAS-Ports mit hoher Dichte (HD), eine Betriebs- und Fehler-LED
Position
Status
Grün oder
blau
Aus
Grün
Gelb
Beschreibung
Verbindung hergestellt
Verbindung ist
heruntergefahren
Strom
Netzfehler
