DPE-Netzteil
sowie eine kombinierte Link- und Aktivitäts-LED für jeden Port. Installieren Sie dieses
I/O-Modul im SP-Baugruppe, um zusätzliche SAS-Busse bereitzustellen.
Gekennzeichnet mit 12Gb SAS v1.
Hinweis
Das optionale 12-Gbit/s-SAS-Back-end-Modul wird nur auf den Systemen Unity 480F,
Unity 680F und Unity 880F unterstützt.
Das 12-Gbit/s-SAS-Back-End-I/O-Modul mit 4 Ports kann für das DAE mit
80 Laufwerken auch zur Unterstützung einer Verkabelung mit 8 Schienen konfiguriert
werden, indem die Ports 0 und 1 zu Back-end 2 oder die Ports 2 und 3 zu Back-end 4
kombiniert werden. Das I/O-Modul kann auch so konfiguriert werden, dass Back-ends
sowohl mit 4 Schienen als auch mit 8 Schienen gleichzeitig unterstützt werden.
Hinweis
Wenn das 12-Gbit/s-SAS-Back-End-I/O-Modul mit 4 Ports für die Verkabelung mit
8 Schienen konfiguriert werden soll, muss das entsprechende Kabel in das I/O-Modul
eingesetzt werden, bevor es verwendet wird. Wenn das Kabel für 8 Schienen nicht
zuerst in das I/O-Modul eingesetzt wird, werden alle 4 Ports standardmäßig mit
jeweils 4 Schienen unterstützt.
HINWEIS
Das in Ihrem System verwendete Netzteil muss den Stromanforderungen des Systems
entsprechen und in beiden Nodes muss derselbe Netzteiltyp verwendet werden.
Mischen Sie Netzteiltypen nicht.

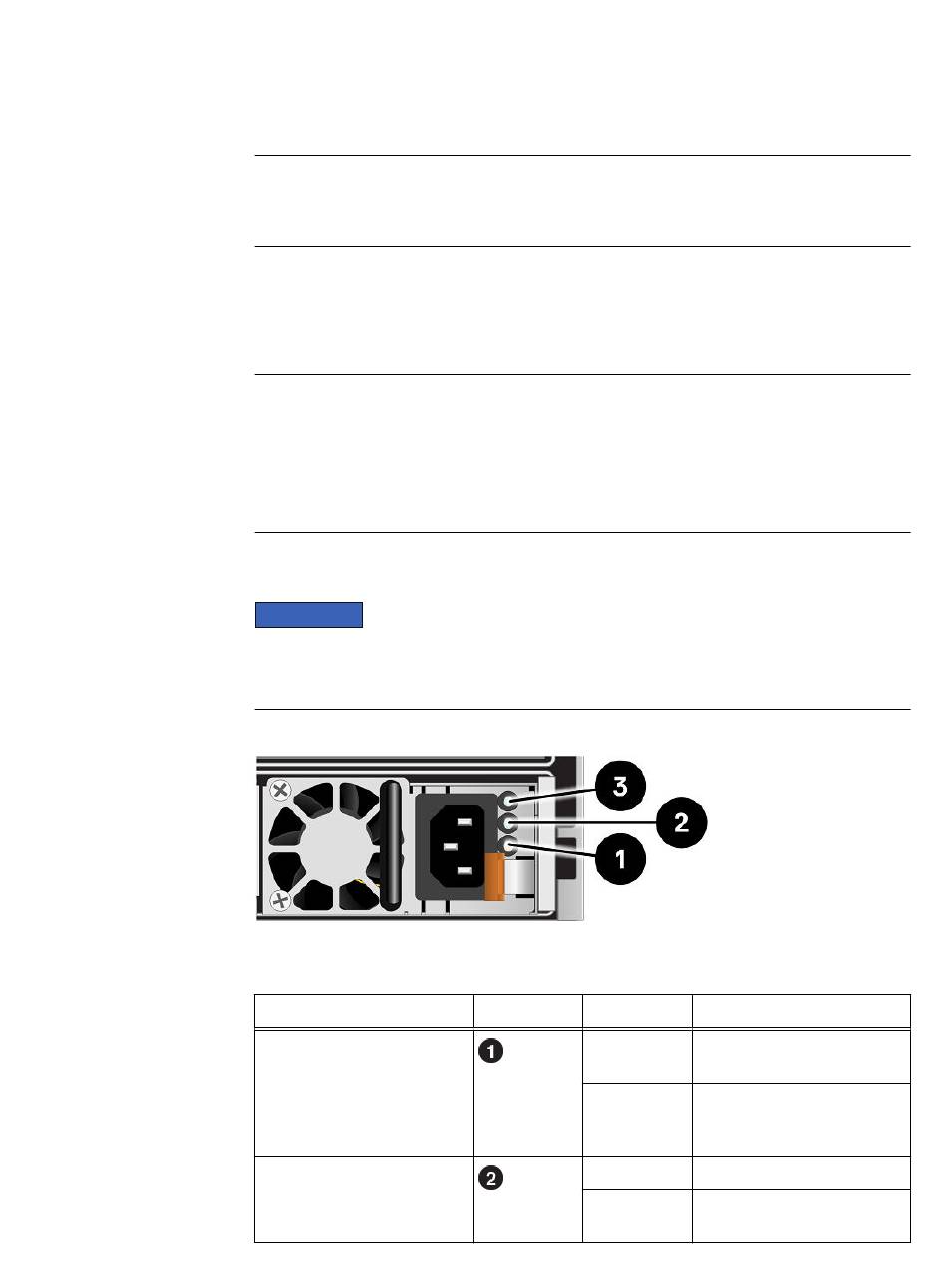

Abbildung 10 DPE-Netzteil-LEDs
Tabelle 7 DPE-Netzteil-LEDs
LED
Wechselstrom (Eingang)
Gleichstrom (Ausgang)
Position
Status
Grün
Aus
Grün
Aus
DPE Komponentenbeschreibungen
Beschreibung
Wechselstrom ist
eingeschaltet.
Wechselstrom ist
ausgeschaltet. Überprüfen
des Quellstroms
Gleichstrom ist eingeschaltet.
Gleichstrom ist ausgeschaltet.
Überprüfen des Quellstroms
DPE-Netzteil
17
