Tabelle 4 Integriertes Modul-Komponentenpositionen (Fortsetzung)
Position
5
6
7
8
Info zu Karte mit 4 Portsn
Die Karte mit 4 Ports ist eine optionale Komponente, die sich im integriertes Modul
befindet. Es gibt zwei unterstützte Karte mit 4 Portsn: die 25 GbE-Karte mit 4 Ports
und die 10-GbE-BaseT-Karte mit 4 Ports.
Die 25 GbE-Karte mit 4 Ports unterstützt 1 GbE SFP zu RJ 45, 10 GbE oder 25 GbE
SFP28, 25 GbE passive TwinAx uand 10 GbE aktive oder passive TwinAx. Je nach
installiertem SFP- oder TwinAx-Kabel werden die folgenden Geschwindigkeiten
unterstützt: 1 GbE, 10 GbE und 25 GbE. Die Ports können einzeln mit TwinAx oder
einer der unterstützten SFPs konfiguriert werden.
Die 10-GbE-BaseT-Karte mit 4 Ports unterstützt Ethernet-Datenverkehr und iSCSI-
Blockprotokoll. Die folgenden Geschwindigkeiten werden unterstützt: 1 GbE und
10 GbE.
Integriertes Modul und Karte mit 4 Ports-LED Status

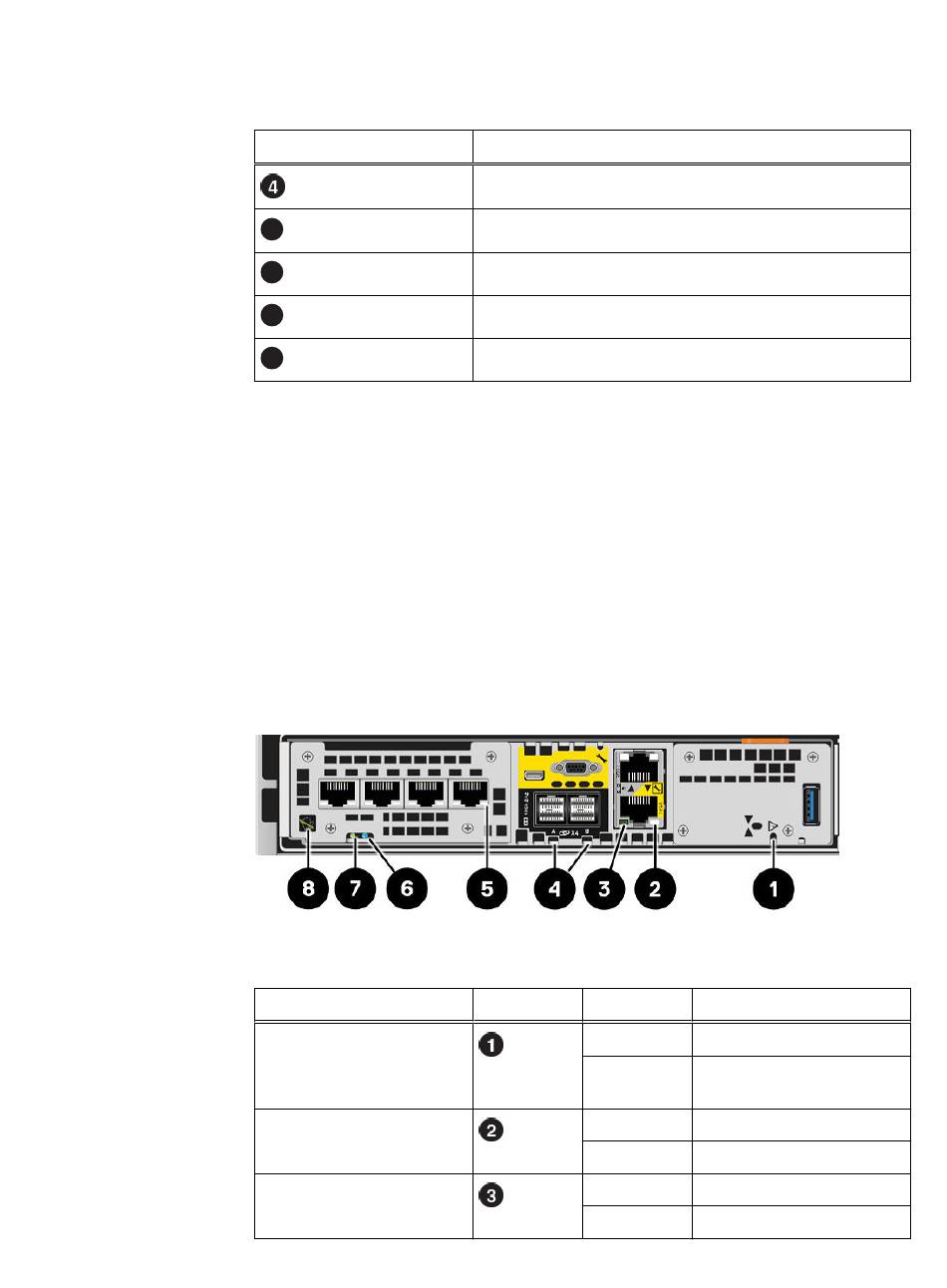

Abbildung 7 Integriertes Modul-LEDs
Tabelle 5 Integriertes Modul-LEDs
LED
Integriertes Modul Strom
Ethernetportverbindung
Ethernetportaktivität
Beschreibung
Serieller DB9-Port (nicht verwendet)
RJ-45 LAN-Anschluss – Serviceport
RJ-45 LAN-Anschluss – Systemmanagementport
NMI-Taste (Non-Maskable Interrupt)
USB-3.0-Port
Position
Status
Gelb
Aus
Grün
Aus
Gelb
Aus
DPEintegriertes Modul und Karte mit 4 Ports
DPE Komponentenbeschreibungen
Beschreibung
Integriertes Modul ist defekt
Normaler Betrieb, keine
Fehler
Verbindung hergestellt.
Keine Verbindung hergestellt.
Portaktivität.
Keine Portaktivität.
13
