Julabo EC-5A/B Bedienungsanleitung
Badthermostate
Verwandte Anleitungen für Julabo EC-5A/B
Inhaltszusammenfassung für Julabo EC-5A/B

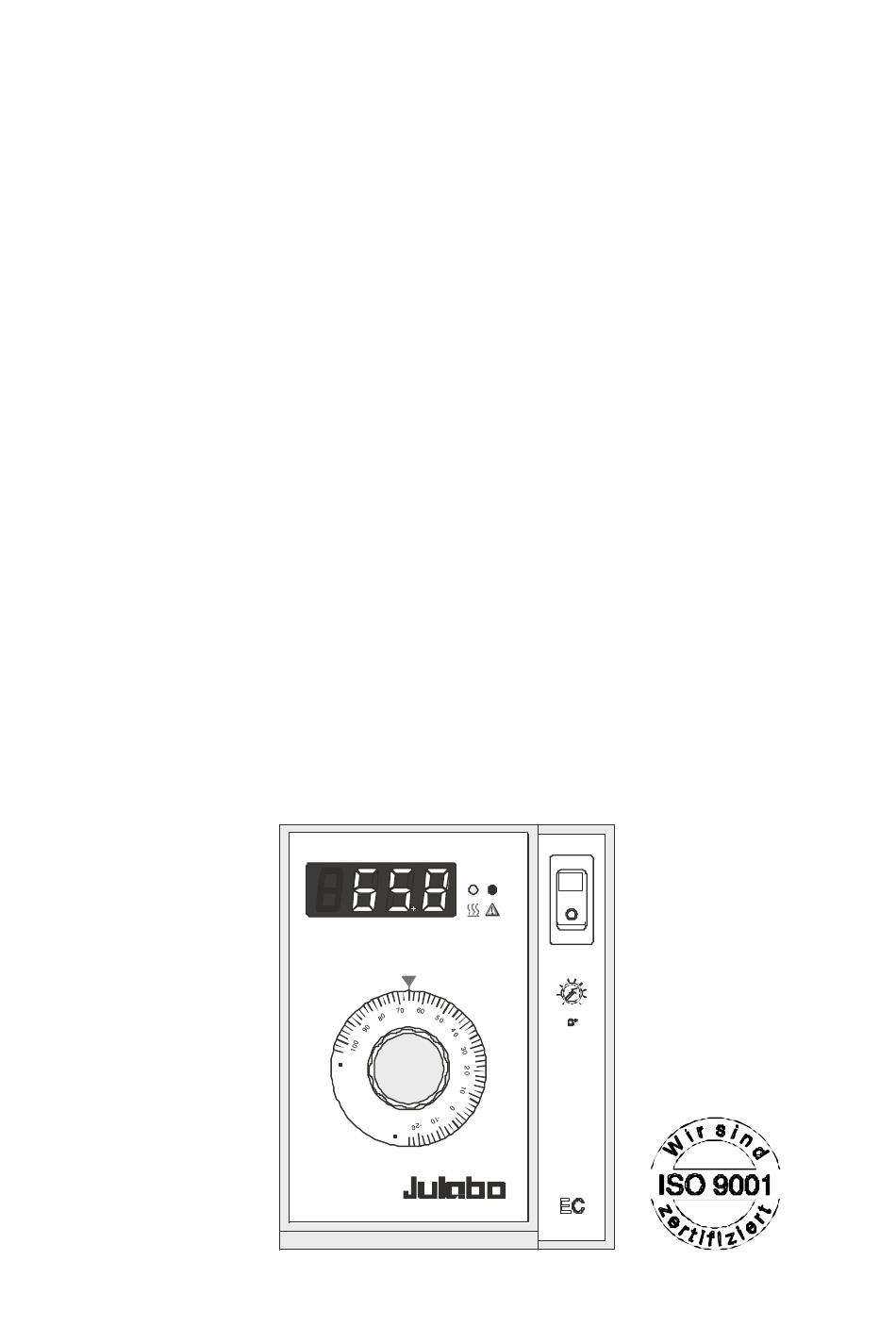

- Seite 1 Badthermostate EC-5A/B EC-7A/B EC-5M/B °C °C 5 0 60 1.950.0212BD2 01/03 19500212.doc...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Sicherheitshinweise! Der Betreiber ist für die Qualifikation des Bedienpersonals verantwortlich.
-
Seite 3: Inhaltsverzeichnis
Badthermostate EC INHALTSVERZEICHNIS BEDIENUNGS- UND FUNKTIONSELEMENTE......4 QUALITÄTSSICHERUNG............5 AUSPACKEN UND ÜBERPRÜFEN...........5 BESCHREIBUNG ..............5 VORBEREITUNGEN..............6 5.1. Aufstellen................6 5.2. Temperierflüssigkeit / Temperierschlauch ........6 5.3. Wasserbadschutzmittel............7 5.4. Befüllen / Entleeren ..............7 5.5. Pumpeneinstellung..............8 INBETRIEBNAHME..............9 6.1. Netzanschluß................9 6.2. Einschalten................9 6.3. Temperatureinstellung.............9 6.4. Sicherheitstemperatur-Einstellung........... 10 MÖGLICHE STÖRURSACHEN..........10 SICHERHEITSANWEISUNGEN .......... -
Seite 4: Bedienungs- Und Funktionselemente
Bedienungs- und Funktionselemente BEDIENUNGS- UND FUNKTIONSELEMENTE °C °C 50 60 Netzschalter, beleuchtet Einstellbarer Übertemperaturschutz (DIN 12876, Sicherheitstemperatur) Temperatur-Einstellknopf Anzeigen Temperaturanzeige Kontroll-Lampe Alarm Kontroll-Lampe Heizung Netzsicherungen Netzkabel mit Stecker Gewinde (M10) für Stativstange... -
Seite 5: Qualitätssicherung
Spediteur, die Bahn oder die Post benachrichtigt werden, damit ein Schadensprotokoll erstellt werden kann. BESCHREIBUNG Die JULABO Thermostate der Modellreihe EC sind für die Temperierung flüssiger Medien in einem Badgefäß vorgesehen. Die Haupt-Funktionselemente sind Heizer, Umwälzpumpe und Regelelektronik. Die elektronische Proportional-Regelung paßt die Wärmezufuhr automatisch dem erfor- derlichen Bedarf im Bad an. -
Seite 6: Vorbereitungen
Reagenzgläser, Erlenmeyerkolben o. ä. direkt im Thermostaten zu temperieren, d. h. einzutauchen. Wir wissen nicht, welche Substanzen diese Gefäße enthalten. Viele Substanzen sind: • entzündlich, brennbar oder explosiv • gesundheitsschädlich • umweltgefährdend also: gefährlich. JULABO ist für den Umgang mit diesen Stoffen nicht verant- wortlich! -
Seite 7: Wasserbadschutzmittel
Badthermostate EC 5.3. Wasserbadschutzmittel Gegen Algen, Bakterien und Schimmelbildung wird das Wasserbadschutzmittel "Aqua-Stabil" empfohlen. Bestell-Nr. Bezeichnung 8 940 006 6 Flaschen à 100 ccm 8 940 012 12 Flaschen à 100 ccm 5.4. Befüllen / Entleeren Befüllen Darauf achten, daß beim Befüllen keine Temperierflüssigkeit in das Innere des Thermostaten eindringt. -
Seite 8: Pumpeneinstellung
Vorbereitungen 5.5. Pumpeneinstellung Die werkseitige Pumpeneinstellung kann je nach Anwendungsfall nahezu stufenlos optimiert werden. • Mit dem Schraubendreher die Schraube (1) etwa eine Umdrehung lösen. • Den Schieber (2) mit einer Flachzange in die gewünschte Stellung drehen. • Die Schraube (1) wieder fest drehen. Beispiele: Intern im Badgefäß... -
Seite 9: Inbetriebnahme
Badthermostate EC INBETRIEBNAHME 6.1. Netzanschluß Gerät nur an geerdete Netzsteckdose anschließen! Keine Haftung bei falschem Netzanschluß! Die vorhandene Netzspannung und die Netzfrequenz sind mit den Angaben auf dem Typenschild zu vergleichen. Spannungsabweichungen von ± 10 % sind zulässig. 6.2. Einschalten •... -
Seite 10: Sicherheitstemperatur-Einstellung
Mögliche Störursachen 6.4. Sicherheitstemperatur-Einstellung (Übertemperaturschutz nach DIN 12876) • Der Übertemperaturschutz wird mit einem Schrauben- 50 60 dreher auf den gewünschten Sicherheitstemperaturwert eingestellt. Einstellbereich: 20 °C bis 110 °C Diese Sicherheitseinrichtung wirkt unabhängig vom Regelkreis. Beim Ansprechen der Sicherheitseinrichtung werden Heizer und Umwälzpumpe allpolig, bleibend abgeschaltet, wobei die Kontroll-Lampe "... - Seite 11 JULABO Technischer Service Telefon: 07823 / 5166 Telefax: 07823 / 5199 Im Bedarfsfall sollte das Gerät durch einen JULABO Service - Techniker überprüft werden. Störungen die nicht angezeigt werden. • Umwälzpumpenmotor-Überlastungsschutz Der Umwälzpumpenmotor ist vor Überlastung geschützt. Nach einer Abkühlphase läuft der Motor selbsttätig wieder an.
-
Seite 12: Sicherheitsanweisungen
Sicherheitsanweisungen SICHERHEITSANWEISUNGEN Um Personen- und Sachschäden zu vermeiden, ist es wichtig, die Sicherheitsanweisungen zu befolgen. Diese Anweisungen gelten ergänzend zu den Sicherheitsvorschriften an Arbeitsplätzen. • Gerät nur an geerdete Netzsteckdose anschließen! • Der Thermostat darf nur mit n i c h t b r e n n b a r e n Flüssigkeiten betrieben werden. -
Seite 13: Instandhaltung
Im Falle einer Einsendung ist auf sorgfältige und sachgemäße Verpackung zu achten. Für eventuelle Schadensfälle durch unsachgemäße Verpackung ist JULABO nicht haftbar. JULABO behält sich das Recht vor, im Sinne einer Produktverbesserung notwendig gewordene Veränderungen technischer Art, die zu einer einwandfreien Funktion beitragen, während des Reparaturvorgangs durchzuführen. - Seite 14 Technische Daten Plexiglas ®- Makrolon ® Thermostate mit Badgefäßen aus EC-5A/B EC-5M/B EC-7A/B Arbeitstemperatur Bereich °C 25 ... 60 25 ... 100 Temperatureinstellung analog, Regler Auflösung Anzeigeauflösung am DISPLAY (LED) °C Temperaturkonstanz ±0,03 Temperaturkonstanz ±0,03 Temperaturregelung proportional Regelfühler/Meßfühler Sicherheitsfühler Heizleistung 2000 Umwälzpumpe...
-
Seite 15: Eg-Konformitätserklärung
Badthermostat: EC Zur Beurteilung des Gerätes wurde folgende Normen herangezogen: EN 61326 Elektrische Betriebsmittel für Leittechnik und Laboreinsatz - EMV-Anforderungen EN 61010 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, und Laborgeräte Julabo Labortechnik GmbH Eisenbahnstr. 45 D-77960 Seelbach / Germany G. Juchheim, Geschäftsführer... -
Seite 16: Gewährleistung
Gewährleistung 13. GEWÄHRLEISTUNG Für die einwandfreie Funktion dieses Gerätes übernimmt Julabo die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate oder 10 000 Betriebsstunden.
