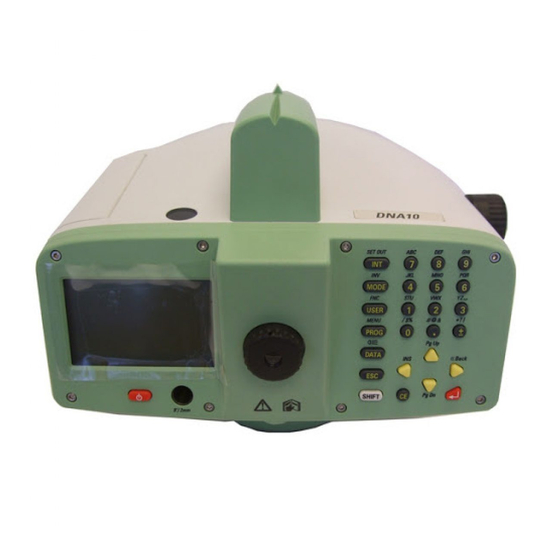

Leica DNA03 Feldhandbuch
  1. Anleitungen
  2. Marken
  3. Leica Anleitungen
  4. Nivelliergeräte
  5. DNA03
  6. Feldhandbuch

Leica DNA03 Feldhandbuch

Vorschau ausblenden Andere Handbücher für DNA03:
Inhaltsverzeichnis

Werbung

Quicklinks

DNA03/ DNA10
20
30
40
50
Feldhandbuch
Deutsch
Version 1.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Leica DNA03

Inhaltszusammenfassung für Leica DNA03

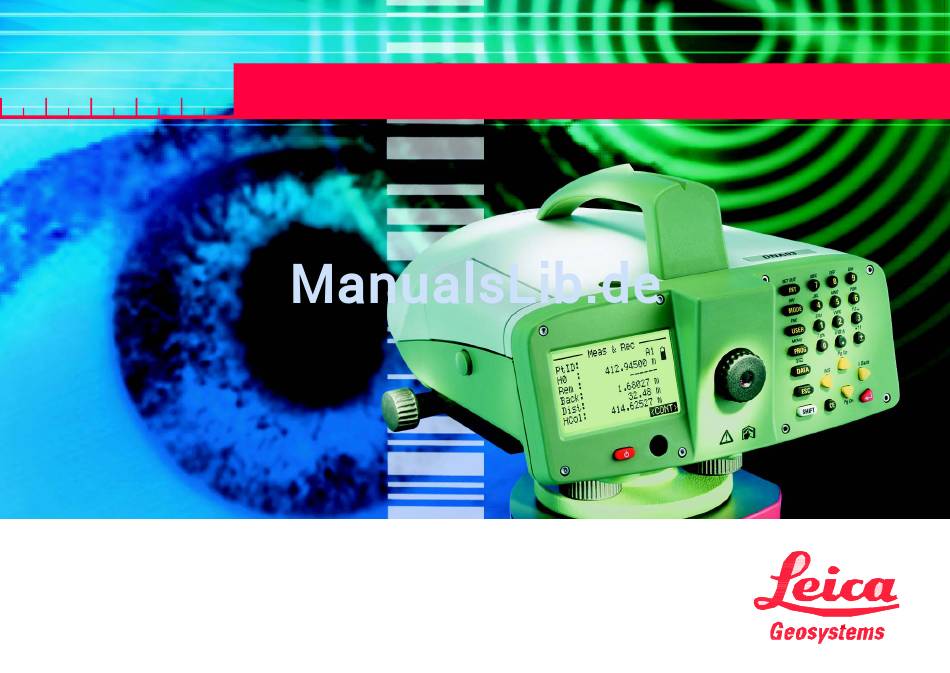

  • Seite 1 DNA03/ DNA10 Feldhandbuch Deutsch Version 1.0...

  • Seite 2: Digitalnivelliere Dna03/ Dna10 Funktionen Und Programme

    Digitalnivelliere DNA03/ DNA10 Funktionen und Programme Zur sicheren Anwendung des Systems beachten Sie bitte die detaillierten Sicherheitshinweise der Gebrauchsanweisung. © 2002 Leica Geosystems AG, ® Alle Rechte vorbehalten.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis DNA03/ DNA10 Series ......4 Messen & Registrieren......17 Batterien............. 4 Startdialog Mess & Reg ......... 17 Vorblickanzeige..........18 PCMCIA-Karte ........... 5 Umschalten auf Zwischenblick oder Tastatur ............6 Absteckung ........19 Fixtasten............6 Tastenkombinationen........7 Zwischenblick ...........19 Navigationstasten..........8 <Pt-Pt> (Punkt zu Punkt) ....... 20 Eingabetasten ..........

  • Seite 4: Batterien

    Herausnehmen Batterien Einlegen DNA_BTTR_1 DNA_BTTR_2 Batterie zuerst objektivseitig einsetzen (Kontakte in Mit einer Hand Batterie nach unten absichern und a). Anschliessend Hebel zur Anzeige ziehen und mit der zweiten Hand den Hebel zur Anzeige zie- Batterie nach oben drücken bis sie deutlich ein- hen.

  • Seite 5: Pcmcia-Karte

    Karte einlegen DNA03_PCMCIA_2 Auswerfknopf fest drücken; Karte wird freigegeben. Nur saubere und trockene Karten verwenden. Karte nur bei ausgeschaltetem IMesstatur. DNA03_PCMCIA_1 Karte mit dem Leica-Logo nach oben bis zum Anschlag einschieben. Kontrolle:Der Auswerfknopf der Karte ist bündig mit der Karte...

  • Seite 6: Tastatur

    Fixtasten Tastatur Umschalten auf Zwischenblick. Messmode einstellen. Taste mit beliebiger Funktion aus dem FNC-Menü. Messprogramme. Datenmanager. Messprogramm, Funktion oder Editier- modus stufenweise unter Zurücksetzen der alten Werte verlassen. Messvorgang abbrechen/ stoppen. Umschalten auf die zweite Tastatur-Ebene Messtaste (SET OUT, INV, FNC, MENU, Beleuchtung, PgUp, PgDn, <<Back, INS) sowie DNA03_03 Umschaltung numerisch/ alphanumerisch.

  • Seite 7: Tastenkombinationen

    Das Symbol "T" erscheint, solange INV aktiv <<Back ist. Zurückschalten mit erneutem Betätigen von INV. Messwerte bei inverser Latte sind negativ. Zum letzten Blick, z.B. Rückblick, zurückschalten und wiederholen. Messunterstützende Funktionen. MENU Instrumenteneinstellungen, System-Info, Ziellinien- Prüfung vor Kollimator (nur DNA03). Anzeige- und Dosenlibellen-Beleuchtung.

  • Seite 8: Navigationstasten

    Navigationstasten Eingabetasten Eingabe von Zahlen, Buchstaben und Die Navigationstasten übernehmen verschiedene Sonderzeichen. Funktionen, je nach Zusammenhang wie sie betä- Eingabe von Dezimalpunkt und Sonder- tigt werden: zeichen. • Steuerung des Fokus Wechseln zwischen positivem/ negativem • Steuerung des Cursors Vorzeichen; Eingabe von Sonderzeichen. •...

  • Seite 9: Anzeige

    ! " Signalisiert Auswahlfelder aus einer Liste. Anzeige Blättern in der Liste Titel Verlassen Verlassen Das Batterie-Symbol zeigt den Stand der verbleibenden Batteriekapazität an (Bsp.: 50% voll). Erdkrümmungskorrektur eingeschaltet. Anzeigetasten Elektronisch gemessene oder manuell DNA_Dde_11QS eingegebene Lattenhöhen werden auto- matisch um die Erdkrümmung korrigiert. Symbole Inverse Latte eingeschaltet.

  • Seite 10: Menü

    Menü Aufruf von Menu...

  • Seite 12: Data

    Data Aufruf des Daten-Managers...

  • Seite 14: Prog

    Prog Aufruf der Messprogramme...

  • Seite 16: Mode

    Mode Aufruf von Messmodus...

  • Seite 17: Messen & Registrieren

    Messen & Registrieren Nach dem Einschalten ist das Instrument immer im Die Punktnummer inkrementiert nicht in der Grundmessprogramm "Messen & Registrieren" Anzeige des gleichen Blicks. (Mess & Reg) sofort messbereit. <WEITER> Manuelles Weiterschalten zum Vorblick. Startdialog Mess & Reg Alle notwendigen Werte (PtNr, H0, evt. Bem) eingeben und anschliessend die Messung mit der Messtaste auslösen.

  • Seite 18: Vorblickanzeige

    Vorblickanzeige Alle notwendigen Werte (PtNr, evt. Bem) eingeben und anschliessend die Messung mit der Messtaste auslösen. DNA_D_12 Vor, Dist, dH und H werden mit entsprechenden Werten angezeigt. <WEITER> Manuelles Weiterschalten zum Rückblick. <NEU> Neue Linie beginnen.

  • Seite 19: Umschalten Auf Zwischenblick Oder Absteckung

    Umschalten auf Zwischenblick oder Absteckung Die Punktnummer inkrementiert nach jeder Zwischenblick Messung. Startet Messanzeige für Zwischenpunkte. <Pt-Pt> "Punkt zu Punkt" Höhendifferenzen zwischen zwei Punkten anzeigen und messen. <VERL> Zwischenblicke verlassen, zurück zum Vorblick. DNA_Dde_14 Alle notwendigen Werte (PtNr und evt. Bem) eingeben und anschliessend die Messung mit der Messtaste auslösen.

  • Seite 20: (Punkt Zu Punkt)

    <Pt-Pt> (Punkt zu Punkt) Absteckung Zw, Dist, dH und H werden mit entsprechenden [SET OUT] Startet Absteckungs-Anzeige: Werten angezeigt. Messung mit der Messtaste auslösen. DNA_Dde_16 Alle notwendigen Werte eingeben (PtNr, evt. DNA_Dde_15 Bem und einer der Absteckwerte AB H, ABdH, dh+, dh- werden mit entsprechenden Werten AB D).
  • Seite 21 <WEITER> weg/ her Weiter zu Messanzeige Absteckung. Verschiebebetrag: <VERL> weg (+) = Latte weiter weg (weggehen). Absteckung verlassen, zurück zum Vorblick. her (-) = Latte näher (herkommen). Beispiel: Messanzeige Absteckung Höhe. <REC> Absteckung speichern <NÄCHST> Neuen Absteckwert eingeben. <VERL> Absteckung verlassen, zurück zum Vorblick. DNA_Dde_17 Anschliessend die Messung mit der Messtaste auslösen.

  • Seite 22: Nivellierprobe

    1. Standpunkt Nivellierprobe 2. Standpunkt Latte A Methode A x Bx Latte B Mit diesem Verfahren können 2 Varianten gemes- sen werden: Distanzbedingungen: Verfahren aus der Mitte (klassisch): 1. Station Die Mitte muss auf +/-1 m genau sein b ≥ 2.5 m 2.
  • Seite 23 Verfahren nach Kukkamäki: Instrumentenstandorte in der Mitte der Latten und aussen bei Latte B im Abstand b (b = a). a = ca. 20 m. Distanzbedingungen wie vorher. DNA03_Nivellierprobe_2 1. Standpunkt 2. Standpunkt Latte A Latte B...

  • Seite 24: Methode "A X X B

    Methode "A x x B" Merkmal dieser Methode: Die Distanzen sind bei jedem Standpunkt im Verhältnis 1:2. Verfahren nach Förstner: Instrumentenstandorte in den Drittelspunkten zwischen den Latten. Lattenabstand D ca. 45 m - 60 m. Distanzbedingungen: 1. Station: 0.2 x D < Dist_A1 < 0.4 x D 2.
  • Seite 25 Verfahren nach Näbauer: Instrumentenstandorte ausserhalb der Latten. a = ca. 15 m - 20 m. Distanzbedingung: wie oben. DNA03_Nivellierprobe_5 1. Standpunkt 2. Standpunkt Latte A Latte B...

  • Seite 26: Fehlermeldungen Des Sensors

    Fehlermeldungen des Sensors Liste der Meldungen "Messung nicht möglich": Fehlermeldung Gegenmassnahmen Bild zu dunkel. Latte beleuchten. Bild zu hell. Latte abschatten bzw. weniger stark beleuchten. Keine Latte vorhanden oder Latte abgedeckt oder Anzielung überprüfen. ungenügende Codelänge. Distanz ausserhalb Arbeitsbereich. Latten- oder Instrumentenstandpunkt verlegen. Latte invers oder INV aktiviert.
  • Seite 28 Umweltmanagementsysteme (ISO Leica Geosystems Vertreter. 14001) entspricht. 726209-1.0de Leica Geosystems AG CH-9435 Heerbrugg (Switzerland) Gedruckt in der Schweiz - Copyright Phone +41 71 727 31 31 Leica Geosystems AG, Heerbrugg, Schweiz 2002 Fax +41 71 727 46 73 Urfassung www.leica-geosystems.com...
