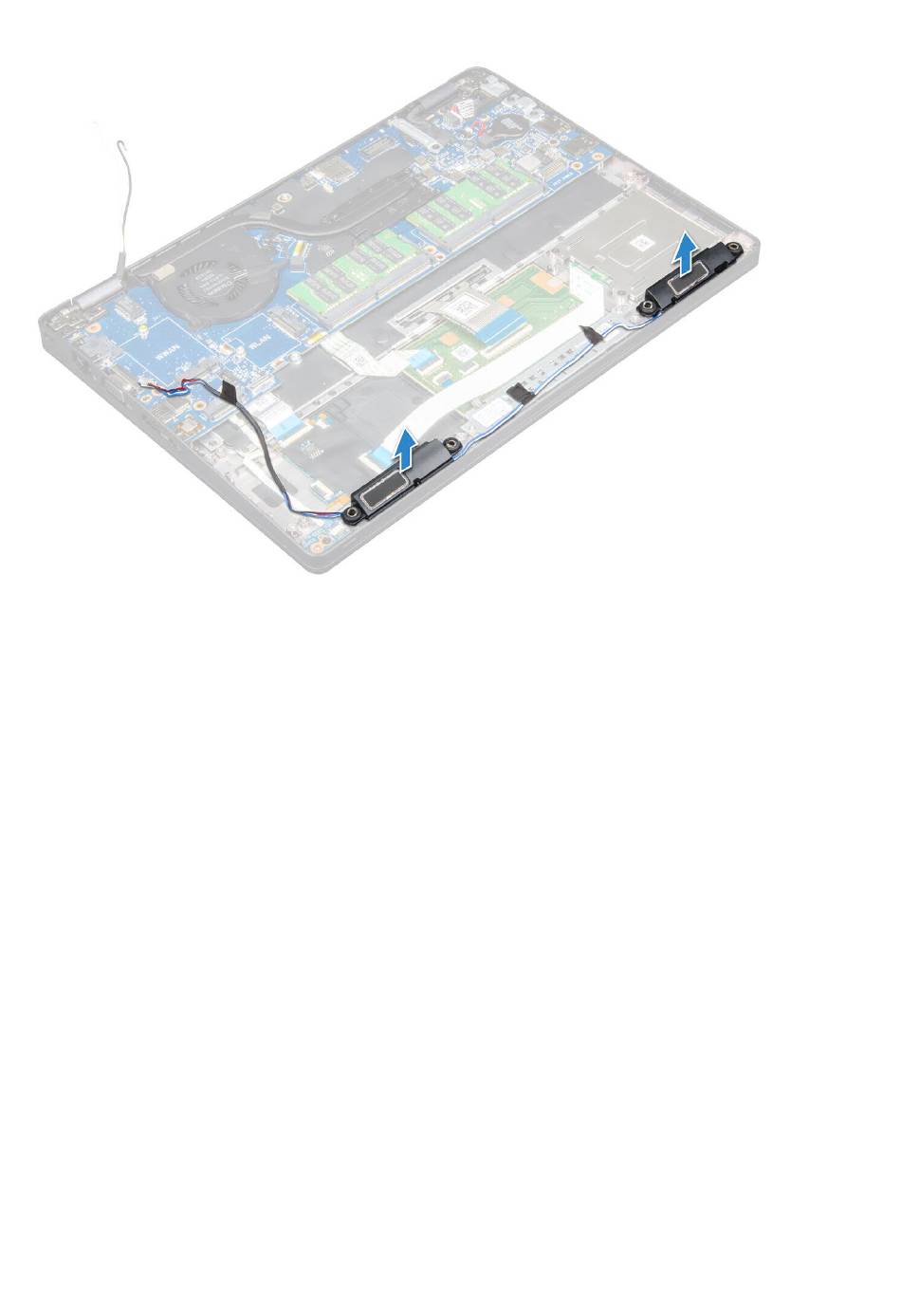

Einbauen des Lautsprechers

1. Setzen Sie das Lautsprechermodul ein, indem Sie die Knoten an dem Gehäuse ausrichten.
2. Führen Sie das Lautsprecherkabel durch die Kabelführungskanäle.
3. Bringen Sie die Klebebänder an, um das Lautsprecherkabel zu befestigen.
4. Bauen Sie folgende Komponenten ein:
a) Gehäuserahmen
b) Kühlkörperbaugruppe
c) SSD-Karte
d) Festplattenbaugruppe (optional)
e) WWAN-Karte (optional)
f) WLAN-Karte
g) Akku
h) Bodenabdeckung
5. Befolgen Sie die Anweisungen unter

Bildschirmbaugruppe

Entfernen der Bildschirmbaugruppe

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a) Bodenabdeckung
b) Akku
c) WLAN-Karte
d) WWAN-Karte (optional)
e) Festplattenbaugruppe (optional)
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
