Installieren der Systemplatine

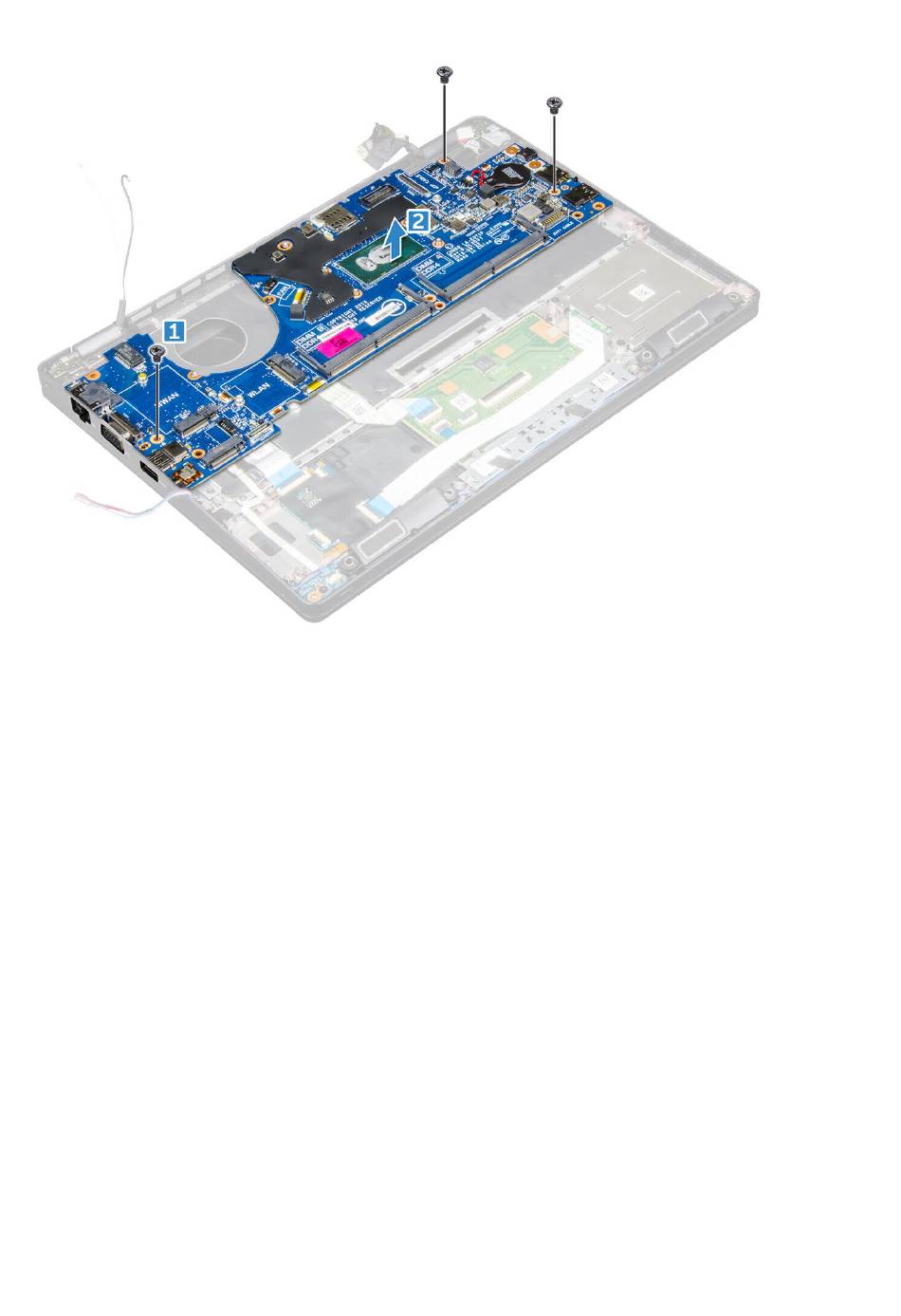

1. Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus.
2. Ziehen Sie die M2x3-Schrauben fest, um die Systemplatine am Computer zu befestigen.
3. Bringen Sie die Metallhalterung an, um den DisplayPort über USB Typ C zu befestigen.
4. Ziehen Sie die M2x3-Schrauben fest, mit denen die Metallhalterung am DisplayPort über USB Typ C befestigt wird.
5. Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine.
6. Verbinden Sie die Bildschirmkabel mit den Anschlüssen auf der Systemplatine.
7. Bringen Sie die Metallhalterung an, um das Bildschirmkabel zu befestigen.
8. Ziehen Sie die M2x3-Schraube fest, um die Metallhalterung zu befestigen.
9. Verbinden Sie die folgenden Kabel:
a) Touchpad
b) USH-Platine
c) LED-Platine
10. Bauen Sie folgende Komponenten ein:
a) Gehäuserahmen
b) Kühlkörperbaugruppe
c) Knopfzellenbatterie
d) Speichermodul
e) SSD-Karte
f) WLAN-Karte
g) WWAN-Karte (optional)
h) Festplattenbaugruppe (optional)
i) Tastatur
j) Tastaturrahmen
k) Akku
