Bildschirmscharniere; Entfernen Des Bildschirmscharniers - Dell Latitude 5280 Benutzerhandbuch

c) WLAN-Karte
d) Akku
e) Bodenabdeckung
5. Folgen Sie den Anweisungen unter

Bildschirmscharniere

Entfernen des Bildschirmscharniers

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a) Bodenabdeckung
b) Akku
c) WWAN-Karte (optional)
d) WLAN-Karte
e) Bildschirmscharnierabdeckung
f) Bildschirmbaugruppe
g) Bildschirmblende
h) Bildschirmscharnierabdeckung

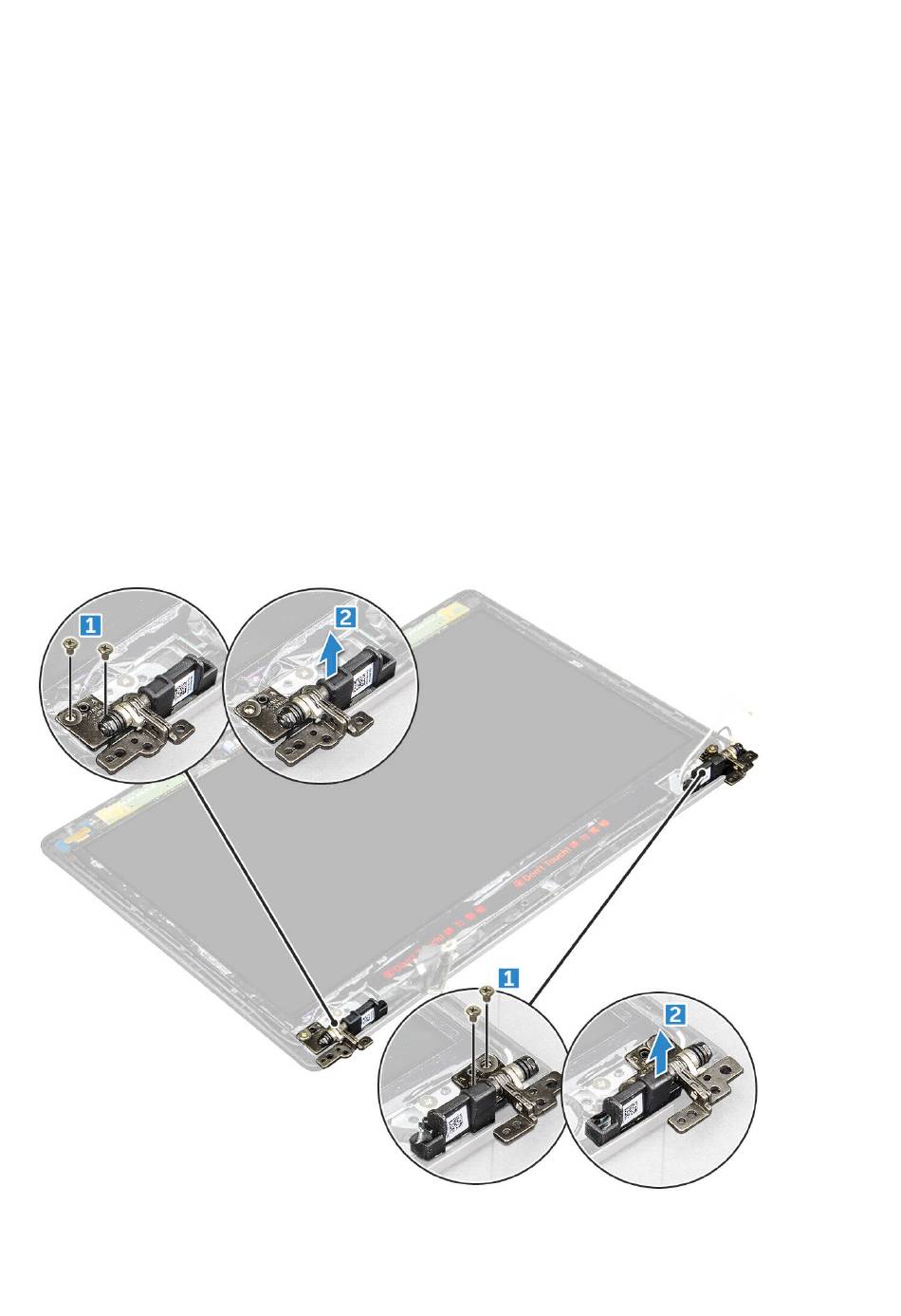

3. So entfernen Sie das Bildschirmscharnier:
a) Entfernen Sie die M2,5x3-Schrauben, mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt ist [1].
b) Heben Sie das Bildschirmscharnier aus der Bildschirmbaugruppe heraus [2].
c) Wiederholen Sie Schritt a und Schritt b, um das andere Bildschirmscharnier zu entfernen.
42 Ausbau und Wiedereinbau
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
