e) Tastatur
f) WLAN-Karte
g) WWAN-Karte (optional)
h) Festplattenbaugruppe (optional)
i) SSD-Karte
j) Speichermodul
k) Knopfzellenbatterie
l) Kühlkörperbaugruppe
m) Gehäuserahmen

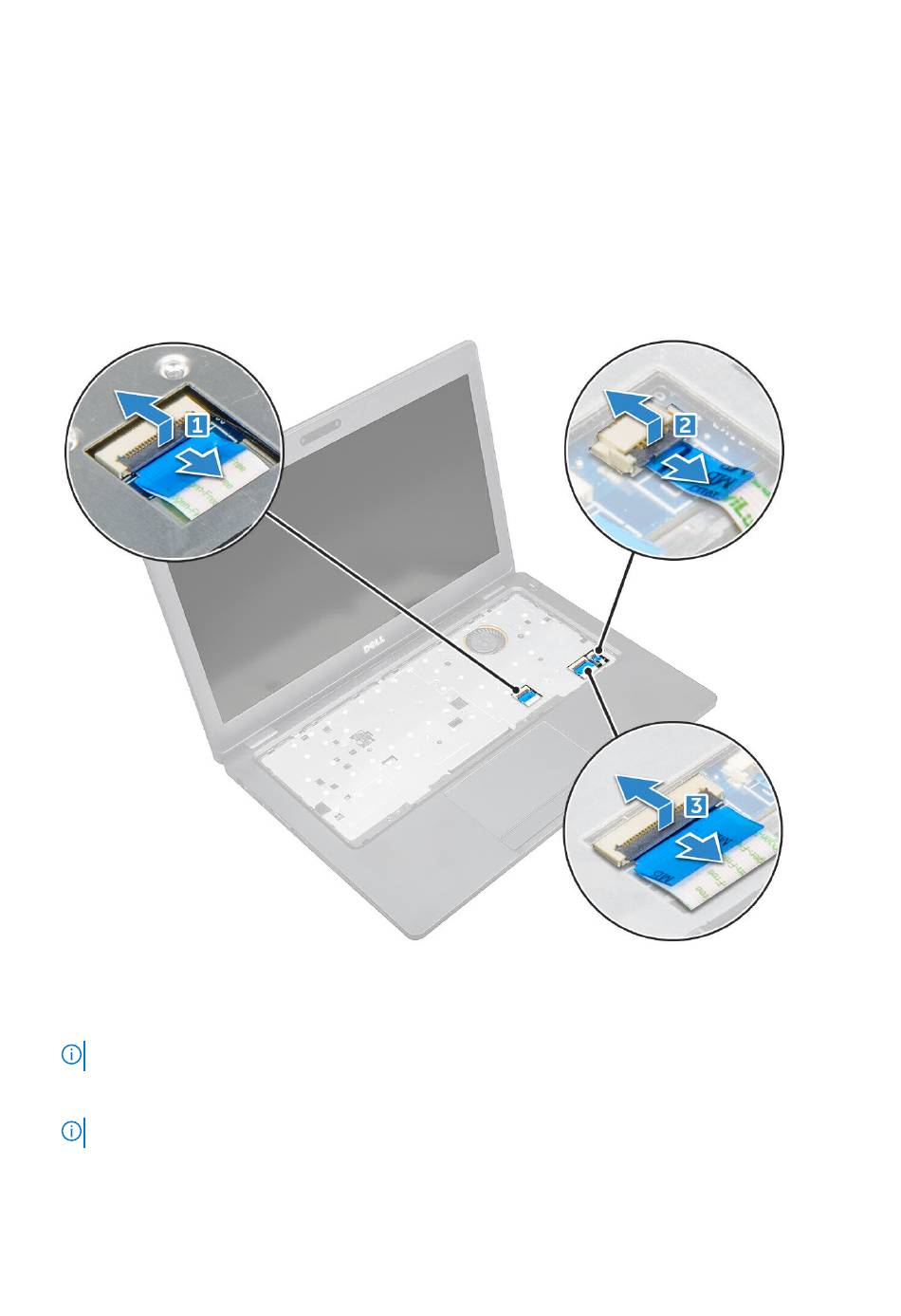

3. Trennen Sie die folgenden Kabel von der Systemplatine:
a) Touchpad [1]
b) LED-Platine [2]
c) USH-Platine [3]
4. So lösen Sie die Systemplatine:
a) Entfernen Sie die M2x3-Schraube, mit der das Bildschirmkabel befestigt wird [1].
b) Heben Sie die Metallhalterung an, mit der das Bildschirmkabel befestigt ist [2].
c) Trennen Sie das Bildschirmkabel von den Anschlüssen auf der Systemplatine [3][4].
ANMERKUNG:
d) Verbinden Sie das Kabel des Netzanschluss-Ports mit dem Anschluss auf der Systemplatine [5].
e) Entfernen Sie die M2x3-Schrauben, mit denen die Metallhalterung befestigt ist [6].
ANMERKUNG:
f) Nehmen Sie die Metallhalterung von der Systemplatine ab [7].
Dieser Schritt gilt nur für die Infrarot-Kamera.
Die Metallhalterung befestigt den DisplayPort über USB Typ C.
