Einbauen des Bildschirmscharniers

1. Setzen Sie das Bildschirmscharnier auf die Bildschirmbaugruppe.
2. Ziehen Sie die M2,5x3-Schrauben fest, mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt wird.
3. Wiederholen Sie die Schritte 1 und 2, um das andere Bildschirmscharnier einzubauen.
4. Bauen Sie folgende Komponenten ein:
a) Bildschirmblende
b) Bildschirmbaugruppe
c) WLAN-Karte
d) WWAN-Karte (optional)
e) Akku
f) Bodenabdeckung
5. Folgen Sie den Anweisungen unter

Bildschirm

Entfernen des Bildschirms

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a) Bodenabdeckung
b) Akku
c) WWAN-Karte (optional)
d) WLAN-Karte
e) Bildschirmscharnierabdeckung
f) Bildschirmbaugruppe
g) Bildschirmblende

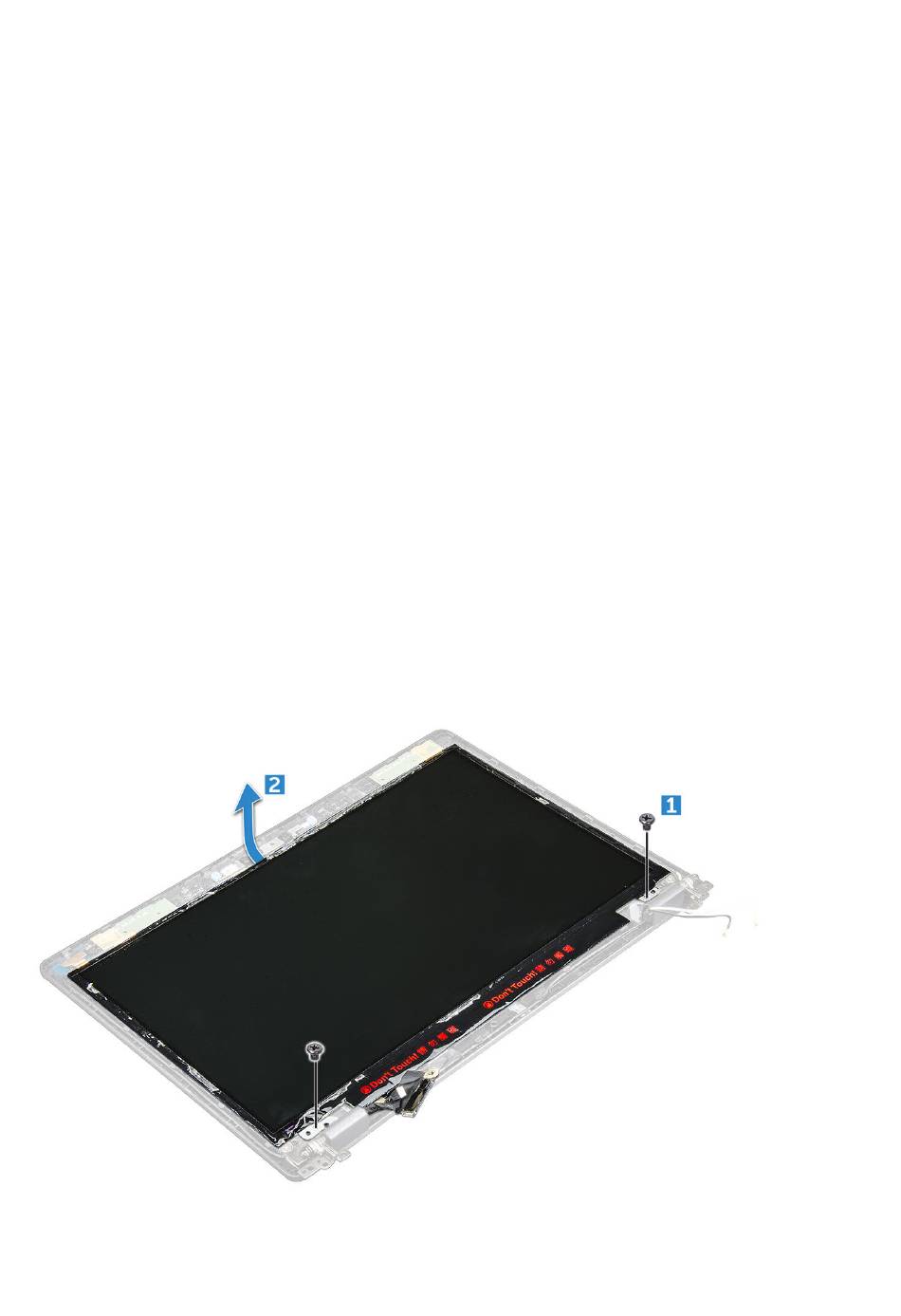

3. Entfernen Sie die M2x2-Schrauben, mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1]. Heben Sie den Bildschirm
an und drehen Sie ihn um, um auf das eDP-Kabel zugreifen zu können [2].
4. So bauen Sie den Bildschirm aus:
a) Ziehen Sie das Klebeband ab [1].
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Ausbau und Wiedereinbau 43
