Dell Latitude 5280 Benutzerhandbuch Seite 29

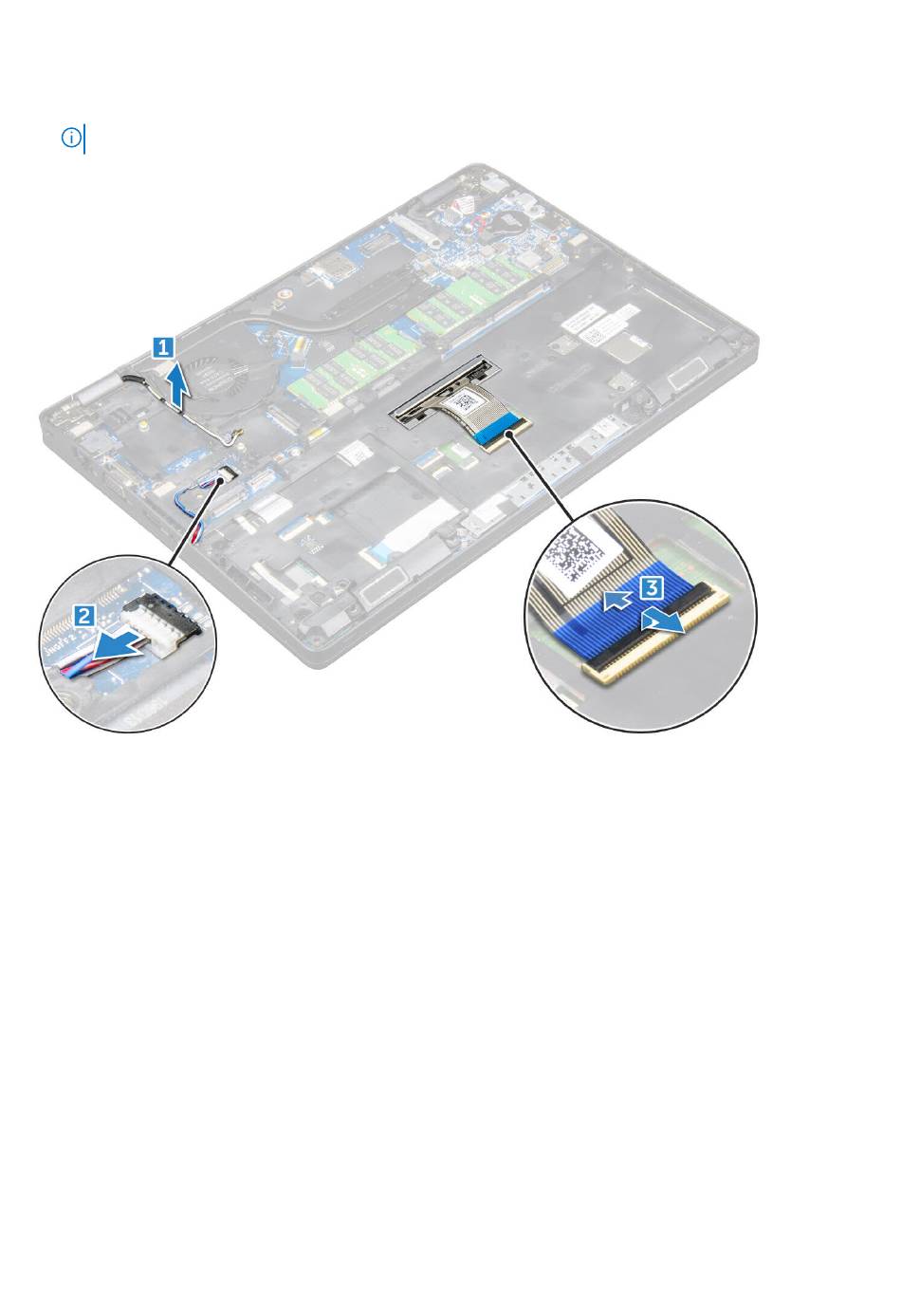

a) Lösen Sie die WWAN- und WLAN-Kabel aus den Kabelführungskanälen [1].
b) Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine [2].
c) Heben Sie den Riegel an und trennen Sie das Tastaturkabel vom Anschluss [3].
ANMERKUNG: Es muss je nach Tastaturtyp möglicherweise mehr als 1 Kabel getrennt werden.
4. So entfernen Sie den Gehäuserahmen:
a) Entfernen Sie die M2x2-, M2x3- und M2x5-Schrauben, mit denen der Gehäuserahmen am Computer befestigt ist [1].
b) Heben Sie den Gehäuserahmen vom Computer ab [2].
Ausbau und Wiedereinbau 29
