ANMERKUNG:

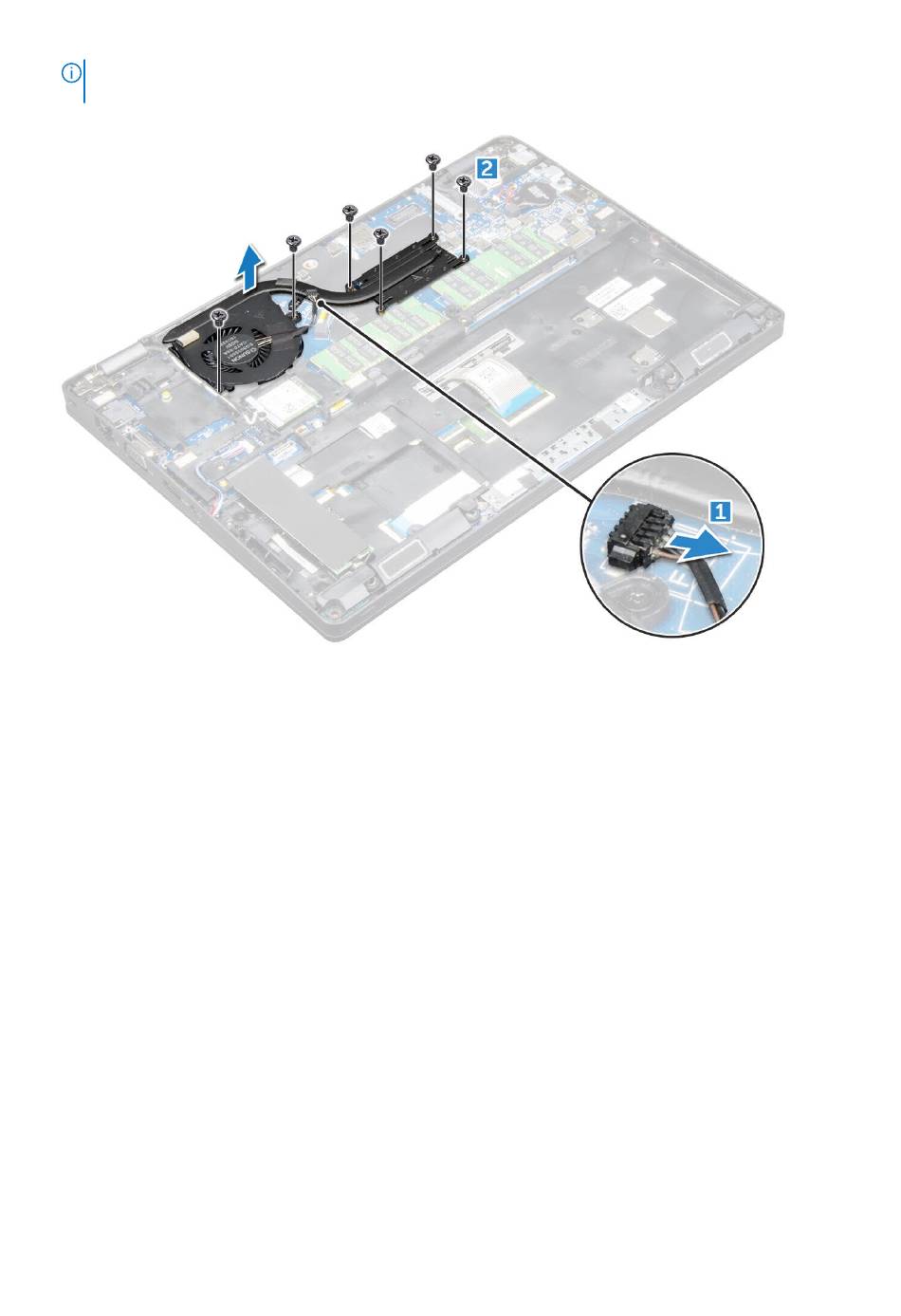

Kühlkörperbaugruppe zugreifen zu können.
c) Heben Sie die Kühlkörperbaugruppe von der Systemplatine ab.
Einbauen der Kühlkörperbaugruppe
1. Platzieren Sie die Kühlkörperbaugruppe auf der Systemplatine.
2. Ziehen Sie die M2x3-Schrauben fest, mit denen die Kühlkörperbaugruppe am Computer befestigt wird.
3. Verbinden Sie das Kabel des Systemlüfters mit dem Anschluss auf der Systemplatine.
4. Bauen Sie folgende Komponenten ein:
a) Akku
b) Bodenabdeckung
5. Folgen Sie den Anweisungen unter

Netzanschluss-Port

Entfernen des Netzanschluss-Ports

1. Folgen Sie den Anweisungen unter
2. Entfernen Sie folgende Komponenten:
a) Bodenabdeckung
b) Akku
3. So entfernen Sie den Netzanschluss:
a) Verbinden Sie das Kabel des Netzanschluss-Ports mit dem Anschluss auf der Systemplatine [1].
b) Entfernen Sie die M2x3-Schraube, um die Metallhalterung auf dem Netzanschluss-Port zu lösen [2] .
c) Heben Sie die Metallhalterung an [3].
d) Nehmen Sie den Netzanschluss-Port vom Computer ab [4] .
Die WLAN-Kabel müssen beiseitegeschoben werden, um auf eine der Schrauben der
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
Ausbau und Wiedereinbau 27
