Inhaltszusammenfassung für Dell Latitude 5290

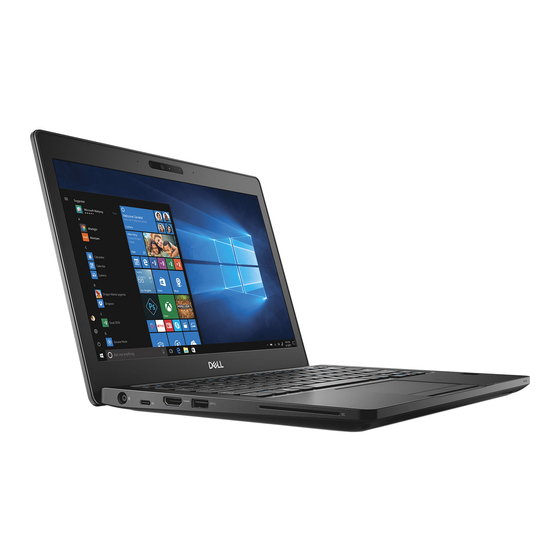

- Seite 1 Latitude 5290 Benutzerhandbuch Vorschriftenmodell: P27S Vorschriftentyp: P27S002...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder deren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Arbeiten Am Computer
Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere... -
Seite 4: Komponenten Eines Esd-Service-Kits
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 5: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 6: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Bauen Sie den Akku wieder ein. -
Seite 7: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Themen: • Empfohlene Werkzeuge • Liste der Schraubengrößen • SIM-Platine (Subscriber Identity Module) • Bodenabdeckung • Akku • SSD-Festplatte • Festplattenlaufwerk • Knopfzellenbatterie • Kühlkörperbaugruppe • WLAN-Karte • WWAN-Karte – optional • Speichermodule • Tastatur •... -
Seite 8: Inhaltsverzeichnis
Liste der Schraubengrößen Tabelle 1. Latitude 5290 – Liste der Schraubengrößen M2*3 Komponente (dünner M2,5*6,3 M2*6 M3*3 M2*2 M2*5 M2*2,5 M2.5*3 M2x5,4 Kopf) Bodenabdeckung Akku Kühlkörperbaugru WLAN SSD-Karte Tastatur Bildschirmbaugrup Bildschirm Netzanschluss- Port Handballenstütze LED-Platine Systemplatine Bildschirmscharni erabdeckung Bildschirmscharni Festplattenhalteru Festplattenbaugru Gehäuserahmen... -
Seite 9: Sim-Platine (Subscriber Identity Module)
SIM-Platine (Subscriber Identity Module) Installieren der SIM-Karte (SIM = Subscriber Identification Module) Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in das Stiftloch ein [1]. Ziehen Sie am SIM-Kartenfach, um es zu entfernen [2]. Setzen Sie die SIM in das SIM-Kartenfach ein. Drücken Sie das SIM-Kartenfach in den Steckplatz, bis es hörbar einrastet. - Seite 10 ANMERKUNG: Sie benötigen eventuell einen Kunststoffstift, um die Bodenabdeckung von den Kanten zu lösen. Entfernen und Einbauen von Komponenten...
-
Seite 11: Einbauen Der Bodenabdeckung
Einbauen der Bodenabdeckung Platzieren Sie die Bodenabdeckung und richten Sie sie dabei auf die Schraubenhalterungen am System aus. Ziehen Sie die acht unverlierbaren Schrauben fest, um die Bodenabdeckung am System zu befestigen. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 12: Einsetzen Des Akkus
Einsetzen des Akkus Setzen Sie den Akku in den Steckplatz im System ein. Führen Sie das Lautsprecherkabel durch die Kabelführung. Ziehen Sie die einzelne Schraube (M2x6) fest, um den Akku am System zu befestigen. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Bringen Sie die Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 13: Einbauen Der Ssd-Karte
Einbauen der SSD-Karte Setzen Sie die SSD-Karte in den entsprechenden Anschluss auf dem System ein. Bringen Sie die einzelne Schraube (M2*3), mit der die SSD-Karte auf der Systemplatine befestigt wird, wieder an. Platzieren Sie die Mylar-Folie über dem SSD. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 14: Installieren Des Ssd Mit Halterung
b Schieben und heben Sie die SSD-Halterung mit SSD aus dem System [2]. Installieren des SSD mit Halterung Setzen Sie die SSD-Karte mit Halterung in den entsprechenden Anschluss auf der Systemplatine ein. Bringen Sie die einzelne Schraube (M2*3), mit der die SSD-Halterung am System befestigt wird, wieder an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung... -
Seite 15: Installieren Des Ssd-Rahmnes
Installieren des SSD-Rahmnes Platzieren Sie den SSD-Rahmen in der Aussparung auf dem System. Bringen Sie die einzelne Schraube (M2*3), die den SSD-Rahmen am System befestigt, wieder an. Bauen Sie folgende Komponenten ein: SSD-Karte Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 16: Installieren Des Festplattenlaufwerks
Entfernen Sie die Festplattenbaugruppe aus dem System. d Entfernen Sie das Festplattenkabel. Entfernen Sie die vier Schrauben (M3x3), mit denen die Festplattenhalterung befestigt ist. Heben Sie die Festplattenhalterung von der Festplatte weg. Installieren des Festplattenlaufwerks Setzen Sie das Festplattenlaufwerk in die Festplattenlaufwerkhalterung. Ziehen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt wird, wieder fest. -
Seite 17: Entfernen Der Knopfzellenbatterie
Knopfzellenbatterie Entfernen der Knopfzellenbatterie Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku So entfernen Sie die Knopfzellenbatterie: Ziehen Sie das Knopfzellenbatterie-Kabel vom Anschluss an der Systemplatine ab [1]. b Hebeln Sie die Knopfzellenbatterie an, um sie vom Klebeband zu lösen und von der Systemplatine zu entfernen [2]. -
Seite 18: Kühlkörperbaugruppe
Kühlkörperbaugruppe Entfernen der Kühlkörperbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku So entfernen Sie die Kühlkörperbaugruppe: Trennen Sie das Kabel des Systemlüfters vom Anschluss auf der Systemplatine [1]. b Entfernen Sie die zwei Schrauben (M2*3), mit denen der Lüfter befestigt ist, sowie die vier M2x3-Schrauben, mit denen der Kühlkörper auf der Systemplatine befestigt ist [2]. -
Seite 19: Wlan
ANMERKUNG: • Bringen Sie die Schrauben des Kühlkörpers in der auf dem Kühlkörper angegebenen Reihenfolge wieder an. • Die WLAN-Kabel müssen aus dem Weg genommen werden, um auf die Schrauben der Kühlkörperbaugruppe zugreifen zu können. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 20: Einsetzen Der Wlan-Karte
Einsetzen der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WLAN Antenne mit den Anschlüssen auf der WLAN-Karte. Setzen Sie die WLAN-Kartenhalterung zur Befestigung der WLAN-Kabel ein. Bringen Sie die einzelne Schraube (M2*3), mit der die WLAN-Karte am System befestigt wird, wieder an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung... -
Seite 21: Einbauen Der Wwan-Karte
Einbauen der WWAN-Karte Setzen Sie die WWAN-Karte in den entsprechenden Steckplatz am System ein. Verbinden Sie die WWAN-Antennenkabel mit den Anschlüssen auf der WWAN-Karte. Bringen Sie die Schraube, mit der die WWAN-Karte am Computer befestigt wird, wieder an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 22: Einsetzen Des Speichermoduls
Einsetzen des Speichermoduls Setzen Sie das Speichermodul in einem Winkel von 30 Grad in den Speicheranschluss ein, bis die Kontakte ordnungsgemäß im Steckplatz positioniert sind. Drücken Sie auf das Speichermodul, bis es durch die Halteklammern gesichert wird. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 23: Installieren Des Tastaturgitters
Installieren des Tastaturgitters Setzen Sie das Tastaturgitter auf die Tastatur und üben Sie an den Seiten sowie zwischen den Tastenreihen Druck aus, bis das Gitter einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des... - Seite 24 Drehen Sie das System um und klappen Sie das Notebook auf. d Entfernen Sie die fünf Schrauben (M2 x 2), mit denen die Tastatur am System befestigt ist [1]. Heben Sie die Tastatur an der Unterseite aus dem System [2] heraus, zusammen mit dem Tastaturkabel und dem Kabel für die Tastaturhintergrundbeleuchtung.
- Seite 25 Entfernen und Einbauen von Komponenten...
-
Seite 26: Einbauen Der Tastatur
Einbauen der Tastatur Halten Sie die Tastatur und führen Sie das Tastaturkabel und das Tastaturbeleuchtungskabel durch die Handballenstütze im System. Richten Sie die Tastatur auf die Schraubenhalterungen am System aus. Bringen Sie die -Schrauben wieder an, um die Tastatur am System zu befestigen. Drehen Sie das System um und verbinden Sie das Tastaturkabel und das Tastaturbeleuchtungskabel mit dem Anschluss am System. -
Seite 27: Installieren Des Netzanschlusses
Installieren des Netzanschlusses Richten Sie den Netzanschluss auf die Aussparungen des Steckplatzes aus und drücken Sie ihn nach unten. Setzen Sie die Metallhalterung auf den Stromversorgungsanschluss. Bringen Sie die einzelne Schraube (M2x3), mit der die Halterung des Netzanschlusses am Netzanschluss befestigt wird, wieder an. Verbinden Sie das Netzkabel mit dem Anschluss auf der Systemplatine. - Seite 28 SSD mit Halterung SSD-Rahmen WLAN-Karte WWAN-Karte (optional) So lösen Sie den Gehäuserahmen: Lösen Sie die WLAN- und WWAN-Kabel aus den Kabelführungskanälen [1]. b Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine [2]. Entfernen Sie die Kabel aus dem Kabelführungskanal. d Heben Sie den Bügel und trennen Sie das Tastaturbeleuchtungskabel und das Tastaturkabel vom Anschluss [3, 4], am System.
-
Seite 29: Einsetzen Des Gehäuserahmens
Einsetzen des Gehäuserahmens Platzieren Sie den Gehäuserahmen in der Aussparung auf der Systemplatine. Bringen Sie die zwei M2x3-Schrauben, die drei M2x5-Schrauben und die zwei M2x2-Schrauben, mit denen der Gehäuserahmen am System befestigt wird, wieder an. Verbinden Sie das Tastaturkabel und das Tastaturbeleuchtungskabel mit dem Anschluss am System. ANMERKUNG: Es müssen je nach Tastaturtyp möglicherweise mehrere Kabel verbunden werden. -
Seite 30: Smartcard-Modul
SmartCard-Modul Entfernen der Platine des Smart Card-Lesegeräts Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Festplattenbaugruppe SSD-Karte SSD mit Halterung SSD-Rahmen WLAN-Karte WWAN-Karte (optional) Gehäuserahmen So lösen Sie die Platine des Smart Card-Lesegeräts: Heben Sie den Bügel und trennen Sie das Kabel des Smart Card-Lesegeräts vom Anschluss [1]. -
Seite 31: Installieren Der Platine Des Smart Card-Lesegeräts
Installieren der Platine des Smart Card-Lesegeräts Setzen Sie die Platine des Smart Card-Lesegeräts so ein, dass sie auf die Laschen am Gehäuse ausgerichtet ist. Bringen Sie die zwei Schrauben (M2x3), mit denen das Smart Card-Lesegerät am System befestigt wird, wieder an. Bringen Sie das Platinenkabel des Smart Card-Lesegeräts an verbinden Sie das Kabel mit dem Anschluss. -
Seite 32: Entfernen Des Lautsprechers
Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul Festplattenbaugruppe SSD-Karte SSD mit Halterung SSD-Rahmen WLAN-Karte WWAN-Karte (optional) Gehäuserahmen So entfernen Sie die Lautsprecher: Ziehen Sie die 3 Klebestreifen, mit denen das Lautsprecherkabel befestigt ist, ab [1] [2]. -
Seite 33: Einbauen Des Lautsprechers
Einbauen des Lautsprechers Setzen Sie das Lautsprechermodul ein und richten Sie es auf die Knotenpunkte am Gehäuse aus. Verlegen Sie die Lautsprecherkabel durch die Kabelführungskanäle. Befestigen Sie die drei Klebestreifen, um das Bildschirmkabel zu sichern. Bauen Sie folgende Komponenten ein: Gehäuserahmen WWAN-Karte (optional) WLAN-Karte... - Seite 34 Bodenabdeckung Akku Speichermodul Festplattenbaugruppe SSD-Karte SSD mit Halterung SSD-Rahmen WLAN-Karte WWAN-Karte (optional) Tastaturgitter Tastatur Kühlkörperbaugruppe Gehäuserahmen Trennen Sie die folgenden Kabel von der Systemplatine: Touchpad-Kabel [1] b LED-Platinenkabel [2] USH-Kabel [3] So lösen Sie die Systemplatine: Drehen Sie das System herum und entfernen Sie die einzelne M2*3-Schraube zur Befestigung des Bildschirmkabels [1]. b Entfernen Sie die Bildschirmkabelhalterung vom System [2].
- Seite 35 Heben Sie die Metallhalterung aus dem System [6]. So entfernen Sie die Systemplatine: Entfernen Sie die drei Schrauben (M2x3), mit denen die Systemplatine befestigt ist [1]. b Heben Sie die Systemplatine aus dem System [2]. Entfernen und Einbauen von Komponenten...
-
Seite 36: Installieren Der Systemplatine
Installieren der Systemplatine Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus. Bringen Sie die drei M2*3-Schrauben zur Befestigung der Systemplatine wieder am System an. Befestigen Sie die Metallhalterung zur Sicherung des DisplayPorts über USB Typ-C. Bringen Sie die zwei M2*5-Schrauben, mit denen Sie die Metallhalterung auf dem DisplayPort über USB Typ-C befestigt wird, wieder Verbinden Sie das Netzanschlusskabel mit dem Anschluss auf der Systemplatine. -
Seite 37: Bildschirmbaugruppe
SSD-Karte Festplattenbaugruppe Speichermodul Akku Bodenabdeckung SIM-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul... -
Seite 38: Einbauen Der Bildschirmbaugruppe
Legen Sie den Computer mit dem Bildschirm nach unten auf den Rand einer ebenen Fläche. So entfernen Sie die Bildschirmbaugruppe: Entfernen Sie die vier (M2*5)-Schrauben, mit denen die Bildschirmbaugruppe am System befestigt ist [1]. b Nehmen Sie die Bildschirmbaugruppe vom System ab [2]. Einbauen der Bildschirmbaugruppe Legen Sie das Gehäuse auf den Rand einer ebenen Fläche. -
Seite 39: Installieren Der Bildschirmblende - Ohne Touchscreen
Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmbaugruppe So entfernen Sie die Bildschirmblende: Hebeln Sie die Bildschirmblende auf der Unterseite des Bildschirms heraus [1]. b Heben Sie die Bildschirmblende an, um sie zu lösen [2]. Hebeln Sie die Seitenränder des Bildschirms heraus, um die Bildschirmblende zu lösen [3, 4]. VORSICHT: Das zum Versiegeln der LCD-Blende mit dem LCD verwendete Klebeband erschwert das Entfernen der Blende, da das Klebeband sehr stark klebt und dazu neigt, am LCD-Teil haften zu bleiben, wodurch Schichten abgelöst... - Seite 40 Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmscharnierabdeckung Entfernen der Bildscharnierabdeckung – ohne Touchscreen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul WLAN-Karte...
-
Seite 41: Installieren Der Bildschirmscharnierabdeckung - Ohne Touchscreen
Installieren der Bildschirmscharnierabdeckung – ohne Touchscreen Setzen Sie die Bildschirmscharnierabdeckung auf das Bildschirmscharnier. Bringen Sie die Schraube (M2,5*3), mit der die Bildschirmscharnierabdeckung am Bildschirmscharnier befestigt wird, wieder an. Wiederholen Sie Schritt 1 und Schritt 2, um die verbleibende Bildschirmscharnierabdeckung anzubringen. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe... -
Seite 42: Installieren Des Bildschirmscharniers - Ohne Touchscreen
Installieren des Bildschirmscharniers – ohne Touchscreen Platzieren Sie das Bildschirmscharnier auf der Bildschirmbaugruppe. Bringen Sie die sechs Schrauben (M2,5x3), mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt wird, wieder an. Wiederholen Sie Schritt 1 und Schritt 2, um die verbleibenden Bildschirmscharniere anzubringen. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe... - Seite 43 Bildschirm Entfernen des Bildschirms – ohne Touchscreen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul WLAN-Karte WWAN-Karte (optional) Bildschirmbaugruppe Bildschirmblende Entfernen Sie die zwei Schrauben (M2*2), mit denen der Bildschirm an der Bildschirmbaugruppe befestigt ist [1], heben Sie den Bildschirm an und drehen Sie ihn um, damit Sie auf das Bildschirmkabel zugreifen können [2].
-
Seite 44: Installieren Des Bildschirms - Ohne Touchscreen
d Entfernen Sie den Bildschirm. Installieren des Bildschirms – ohne Touchscreen Verbinden Sie das Bildschirmkabel mit dem Anschluss und bringen Sie den Klebestreifen an. Befestigen Sie das Bildschirmkabel mithilfe des Klebestreifens. Setzen Sie den Bildschirm wieder ein und richten Sie ihn auf die Schraubenhalterungen an der Bildschirmbaugruppe aus. Bringen Sie die zwei M2*2-Schrauben zur Befestigung des Bildschirms wieder an der Bildschirmbaugruppe an. -
Seite 45: Entfernen Der Kamera
Kamera Entfernen der Kamera Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmbaugruppe Bildschirmblende Bildschirm So entfernen Sie die Kamera: Ziehen Sie die zwei leitfähigen Klebestreifen, mit denen die Kamera befestigt ist, ab [1]. b Trennen Sie das Kamerakabel vom Anschluss [2]. -
Seite 46: Installieren Der Kamera
Installieren der Kamera Fügen Sie die Kamera in den entsprechenden Platz in der Bildschirmbaugruppe ein. Verbinden Sie das Bildschirmkabel mit dem Anschluss. Befestigen Sie die zwei leitfähigen Klebestreifen über der Kamera. Bauen Sie folgende Komponenten ein: Bildschirm Bildschirmblende Bildschirmbaugruppe WLAN-Karte WWAN-Karte (optional) Speichermodul Akku... -
Seite 47: Installieren Des Bildschirmkabels - Ohne Touchscreen
Installieren des Bildschirmkabels – ohne Touchscreen Bringen Sie das Bildschirmkabel wieder an der Bildschirmrückabdeckung an. Bringen Sie das Klebeband auf dem Bildschirmkabel an. Bauen Sie folgende Komponenten ein: Kamera Bildschirm Bildschirmscharnierabdeckung Bildschirmblende Bildschirmbaugruppe WLAN-Karte WWAN-Karte (optional) Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 48: Ppe
Hintere Bildschirmabdeckung (Baugruppe) Entfernen der Baugruppe der Bildschirmrückabdeckung – ohne Touchscreen Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul WLAN-Karte WWAN-Karte (optional) Bildschirmbaugruppe Bildschirmblende Bildschirmscharnierabdeckung Bildschirm Bildschirmscharnier Bildschirmkabel Kamera Die Baugruppe der Bildschirmrückabdeckung stellt nach dem Entfernen aller Komponenten die einzig verbleibende Komponente dar. -
Seite 49: Entfernen Der Handballenstütze
WWAN-Karte (optional) Speichermodul Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Handballenauflage Entfernen der Handballenstütze Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: SIM-Karte Bodenabdeckung Akku... -
Seite 50: Installieren Der Handballenstütze
Installieren der Handballenstütze Legen Sie die Handballenstütze auf eine ebene Fläche. Bauen Sie folgende Komponenten ein: Bildschirmscharnierabdeckung Bildschirmbaugruppe Systemplatine Lautsprecher Smart Card-Modul Gehäuserahmen Kühlkörperbaugruppe Tastatur Tastaturgitter WWAN-Karte (optional) WLAN-Karte SSD-Rahmen SSD mit Halterung SSD-Karte Festplattenbaugruppe Speichermodul Akku Bodenabdeckung SIM-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 51: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • Netzadapter • Kaby Lake – Intel Core Prozessoren der 7. Generation • Kaby Lake Refresh – Intel Core-Prozessoren der 8. Generation • DDR4 • HDMI 1.4 •... - Seite 52 Technische Daten zu Kaby Lake Tabelle 2. Technische Daten zu Kaby Lake Prozessornummer Taktrate Cache Anzahl Kerne/ Strom verbrauch Speichertyp Grafik Anzahl Threads Intel Core i3-7100U (3 MB 2,4 GHz 3 MB 15 W DDR4-2133 Intel HD-Grafikkarte Cache, bis zu 2,4 GHz), Dual Core Intel Core i5-7200U (3 MB 2,5 GHz...
- Seite 53 • Intel Rapid Storage Technology Technische Daten zu Kaby Lake Refresh Tabelle 3. Technische Daten zu Kaby Lake Refresh Prozessornummer Taktrate Cache Anzahl Kerne/ Stromversorgung Speichertyp Grafik Anzahl Threads Intel Core i7-8650U 4,2 GHz 8 MB 15 W DDR4-2400 oder Intel UHD-Grafik LPDDR3-2133 Intel Core i7-8550U...
-
Seite 54: Funktionen Von Hdmi
Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern im System wird der neue Fehlercode EIN-BLINKEN-BLINKEN oder EIN-BLINKEN-EIN angezeigt. Wenn der gesamte Speicher ausfällt, schaltet sich die LCD-Anzeige nicht ein. -
Seite 55: Vorteile Von Hdmi
• Zusätzliche Farbräume – Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden • 4K-Support – Ermöglicht Video-Auflösungen weit über 1080p und unterstützt somit Bildschirme der nächsten Generation, welche den Digital Cinema Systemen, die in vielen kommerziellen Kinos verwendet werden, gleichkommen •... -
Seite 56: Geschwindigkeit
Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität. -
Seite 57: Kompatibilität
• Solid-State-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • RAIDs mit USB 3.0 /USB 3.1 Gen 1 • Optische Medien/Laufwerke • Multimedia-Geräte • Netzwerkbetrieb • Adapterkarten & Hubs mit USB 3.0 /USB-3.1 Gen 1 Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 / USB-3.1 Gen 1 gibt neue physische Verbindungen an. -
Seite 58: Prozessor - Technische Daten
System Themen: • Technische Daten • Tastenkombinationen Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: • Windows 10: Klicken oder tippen Sie auf Start > Einstellungen > System > Info. System Funktion Technische Daten Prozessortyp... -
Seite 59: Arbeitsspeicher - Technische Daten
SSD M.2 2280 SATA: bis zu 512 GB, OPAL SED-Optionen • M.2-2230-PCIe/NVMe-SSD: bis zu 512 GB • M.2-2280-PCIe-x2-NVMe-SSD: bis zu 1 TB, OPAL SED-Optionen • Dell Free-Fall-Sensor mit ultraschneller Reaktion und Festplattenlaufwerk-Isolierung (Standardausstattung) Audio Funktion Technische Daten Typen High-Definition-Audio Controller... -
Seite 60: Video - Technische Daten
Funktion Technische Daten Externe Schnittstelle Kombianschluss für Stereo-Headset/Mikrofon Lautsprecher Zwei Lautstärkeregler Abkürzungstasten Video – Technische Daten Funktion Technische Daten Auf Systemplatine integriert, hardwarebeschleunigt UMA Controller • Grafikkarte Intel HD 620 • Grafikkarte Intel UHD 620 Datenbus Integrierte Videokarte Unterstützung für •... -
Seite 61: Anschlüsse Und Stecker - Technische Daten
Funktionen Technische Daten • Qualcomm Snapdragon X7 LTE-A (DW5816e) (Japan/ANZ/China/Indien) Anschlüsse und Stecker – Technische Daten Funktion Technische Daten Audio • Universelle Audio-Buchse • Lautsprecher mit hoher Klangqualität • Geräuschdämpfende Array-Mikrofone • Tasten zur Lautstärkeregelung, unterstützt Hot-Key-Keyboard-Taste Video • HDMI 1.4 (UMA) •... -
Seite 62: Tastatur - Technische Daten
Funktion Technische Daten Systemeigene 1366 x 768 Auflösung Bildwiederholfrequen 60 Hz Horizontaler +/- 40 Grad Betrachtungswinkel Vertikaler +10/-30 Grad Betrachtungswinkel Tastatur – Technische Daten Funktion Technische Daten Anzahl der Tasten • Vereinigte Staaten: 82 Tasten • Großbritannien: 83 Tasten • Japan: 86 Tasten •... -
Seite 63: Funktion
Funktion Technische Daten 42 Wh • Länge: 181 mm (7,126 Zoll) • Breite: 95,9 mm (3,78 Zoll) • Höhe: 7,05 mm (0,28 Zoll) • Gewicht: 210,00 g 51 Wh • Länge: 181 mm (7,126 Zoll) • Breite: 95,9 mm (3,78 Zoll) •... -
Seite 64: Physische Abmessungen
Funktion Technische Daten Eingangsfrequenz 50 bis 60 Hz Ausgangsstrom • 65-W-Adapter: 3,34 A (Dauerstrom) • Halogen-freier 65-W-BFR/PVC-Adapter: 3,34 A (Dauerstrom) • 90 W-Adapter: 4,62 A (Dauerstrom) Ausgangsnennspann 19,5 V Gleichstrom Temperaturbereich 0 °C bis 40 °C (32 °F bis 104 °F) (Betrieb) Temperaturbereich -40 °C bis 70 °C (-40 °F bis 158 °F) - Seite 65 Tastenkombinationen Tabelle 5. Tastenkombinationen Funktion der Tastenkombination Latitude 7290 Fn+ESC Fn umschalten Fn+F1 Lautsprecher stummschalten Fn+F2 Leiser Fn+F3 Lauter Fn+F4 Mikrofon stummschalten Fn+F5 Num Lock (num. Tastenblokc aktiviert) Fn+F6 Scroll Lock (Rollen-Funktion aktiviert) Fn+F7 (optional) Helligkeit der Tastaturhintergrundbeleuchtung erhöhen Fn+F8 Anzeige umschalten (Win + P) Fn+F9 Suchen...
-
Seite 66: System-Setup
System- und Setup-Kennwort Startmenü Drücken Sie die <F12>, wenn das Dell™-Logo angezeigt wird, um ein einmaliges Menü mit einer Liste der gültigen Startgeräte für das System zu starten. Das Menü enthält darüber hinaus Diagnose- und BIOS-Setup-Optionen. Welche Geräte im Startmenü angezeigt werden, hängt von den startfähigen Geräten im System ab. -
Seite 67: Navigationstasten
Navigationstasten ANMERKUNG: Bei den meisten Optionen im System-Setup werden Änderungen zunächst nur gespeichert und erst beim Neustart des Systems wirksam. Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Weiter zum nächsten Feld Eingabe Wählt einen Wert im ausgewählten Feld aus (falls vorhanden) oder folgt dem Link in diesem Feld. <Leertaste>... -
Seite 68: Systemkonfiguration
Option Beschreibung • UEFI – Standardeinstellung Hiermit können Sie die Legacy-Option-ROMs aktivieren. Advanced Boot Options Die Optionen sind: • Enable Legacy Option ROMs (Legacy-Option-ROMs aktivieren) – Standardeinstellung • Enable Attempt Legacy Boot (Legacy-Startversuch aktivieren) Hiermit können Sie steuern, ob das System den Benutzer UEFI Boot Path Security auffordern soll, beim Starten auf einen UEFI-Startpfad das Admin- Kennwort einzugeben. - Seite 69 • Enable External USB Port (Externen USB-Anschluss aktivieren) Alle Optionen sind standardmäßig aktiviert. Ermöglicht die Verbindung mit den Dell WD und TB Dock-Familien. Dell Type-C Dock Configuration (Konfiguration des Dell Dock Type-C) Always Allow Dell Dock (Dell Dock immer zulassen) Diese Option ist standardmäßig aktiviert.
- Seite 70 Option Beschreibung Mit dieser Option wird die Helligkeit bei Netzbetrieb nach einer Keyboard Backlight Timeout on AC gewissen Zeitüberschreitung abgedunkelt. Die eigentliche Tastaturbeleuchtung ist nicht betroffen. Die Tastaturbeleuchtung unterstützt auch weiterhin die verschiedenen Beleuchtungsstufen. Dieses Feld hat Auswirkungen, wenn die Hintergrundbeleuchtung aktiviert ist.
-
Seite 71: Security (Sicherheit)
Video Tabelle 8. Video Option Beschreibung LCD Brightness Ermöglicht das Festlegen der Helligkeit des Bedienfelds unabhängig voneinander für Akku und Netzteil. Security (Sicherheit) Tabelle 9. Security (Sicherheit) Option Beschreibung Admin Password Ermöglicht das Einrichten, Ändern und Löschen des Administratorkennworts (Admin-Kennworts). Dies muss zum Festlegen eines Kennworts eingegeben werden: •... - Seite 72 Option Beschreibung Ermöglicht das Ändern des Systemkennworts, wenn das Administratorkennwort festgelegt ist. Password Change • Allow Non-Admin Password Changes (Ändern des Kennworts durch Benutzer ohne Administratorrechte zulassen) Diese Option ist standardmäßig aktiviert. Mit dieser Option können Sie bestimmen, ob Änderungen an der Einrichtungsoption bei festgelegtem Non-Admin Setup Changes Administratorkennwort zulässig sind.
-
Seite 73: Sicherer Start
Option Beschreibung • One Time Enable (Einmalig aktivieren) • Deaktiviert Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. • Enable Admin Setup Lockout (Sperre für Administrator-Setup aktivieren) Diese Option ist standardmäßig nicht aktiviert. Ermöglicht das Deaktivieren des Masterkennwort-Supports. -
Seite 74: Intel Software Guard Extensions
Intel Software Guard Extensions Tabelle 11. Performance (Leistung) Option Beschreibung Intel SGX Enable Dieses Feld ermöglicht die Bereitstellung einer sicheren Umgebung für die Ausführung von Codes bzw. die Speicherung vertraulicher Informationen im Kontext des Hauptbetriebssystems. Die Optionen sind: • Deaktiviert •... -
Seite 75: Energieverwaltung
• Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock – Standardeinstellung Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die automatisch zwischen kabelgebundenen Wireless Radio Control und Wireless-Netzwerken wechselt, ohne von einer physischen Verbindung abhängig zu sein. - Seite 76 Option Beschreibung muss im Betriebssystem aktiviert sein. Diese Funktion ist nur wirksam, wenn der Computer an die Netzstromversorgung angeschlossen ist. • Deaktiviert (Deaktiviert) – Das System darf nicht hochgefahren werden, wenn es ein Reaktivierungssignal von einem LAN oder WLAN empfängt. •...
-
Seite 77: Verhalten Beim Einschalt-Selbsttest (Post)
Verhalten beim Einschalt-Selbsttest (POST) Tabelle 14. POST Behavior (POST-Funktionsweise) Option Beschreibung Adapter Warnings Ermöglicht die Aktivierung oder Deaktivierung der Warnmeldungen des System-Setup-Programms (BIOS) beim Verwenden bestimmter Netzteile. • Enable Adapter Warnings (Adapterwarnungen aktivieren) – Standardeinstellung Ermöglicht die Auswahl einer von zwei Methoden zum Aktivieren des numerischen Tastenblocks, der in Keypad (Embedded) die interne Tastatur eingebettet ist. -
Seite 78: Unterstützung Der Virtualisierung
Option Beschreibung Diese Option bewirkt, dass der Startvorgang nur angehalten wird, wenn Warnungen oder Fehler erkannt Warnings and Error werden. • Prompt on Warnings and Errors (Bei Warnungen und Fehlern Eingabe anfordern) • Continue on Warnings (Bei Warnungen fortfahren) • Continue on Warnings and Errors (Bei Warnungen und Fehlern fortfahren) Verwaltungsfunktionen Tabelle 15. -
Seite 79: Wireless-Optionen Des Bildschirms
Wireless-Optionen des Bildschirms Tabelle 17. Wireless-Optionen des Bildschirms Option Beschreibung Wireless Switch Ermöglicht die Einstellung der Funkgeräte, die über den Funkschalter gesteuert werden können. Die Optionen sind: • WWAN • GPS (bei WWAN-Modul) • WLAN/WiGi • Bluetooth Alle Optionen sind standardmäßig aktiviert. Wireless Device Enable Ermöglicht die Aktivierung oder Deaktivierung der internen Funkgeräte. -
Seite 80: Systemprotokolle
Wenn BitLocker aktiviert ist, muss es vor dem Aktualisieren des System-BIOS vorübergehend deaktiviert und nach der BIOS-Aktualisierung wieder aktiviert werden. Den Computer neu starten. Rufen Sie die Website Dell.com/support auf. • Geben Sie die Service Tag (Service-Tag-Nummer) oder den Express Service Code (Express-Servicecode) ein und klicken Sie auf Submit (Absenden). -
Seite 81: Aktualisieren Des Bios Auf Systemen Mit Aktiviertem Bitlocker
Kopieren Sie die Datei, z. B. O9010A12.EXE, auf das startfähige USB-Flashlaufwerk. Schließen Sie das USB-Flashlaufwerk an das System an, das eine BIOS-Aktualisierung erfordert. Starten Sie das System neu und drücken Sie F12, wenn der Dell-Begrüßungsbildschirm mit dem Menü zum einmaligen Ändern der Startreihenfolge angezeigt wird. -
Seite 82: Aktualisieren Des Dell Bios In Linux Und Ubuntu Umgebungen
F12-Startmenü auf dem System aktualisieren. Die meisten nach 2012 hergestellten Dell Systeme verfügen über diese Funktion. Sie können dies ermitteln, indem Sie Ihr System über das einmalige F12-Startmenü starten und prüfen, ob BIOS FLASH UPDATE (Flash-BIOS-Aktualisierung) als Startoption für das System aufgeführt ist. - Seite 83 VORSICHT: Schalten Sie das System nicht während des BIOS-Aktualisierungsvorgangs nicht aus. Wenn das System ausgeschaltet ist, kann es möglicherweise nicht starten. Schließen Sie beim ausgeschalteten System den USB-Stick mit der Aktualisierung an einen USB-Anschluss des Systems an. Schalten Sie das System ein und drücken Sie die F12-Taste, um auf das einmalige Startmenü zuzugreifen. Markieren Sie die BIOS- Flash-Aktualisierung mithilfe der Pfeiltasten.
- Seite 84 Sobald die Datei ausgewählt ist, wird sie im Dateiauswahlfeld angezeigt. Klicken Sie zum Fortfahren auf die Schaltfläche „OK“. Klicken Sie auf die Schaltfläche Begin Flash Update (Flash-Aktualisierung starten). System-Setup...
- Seite 85 Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie fortfahren möchten. Klicken Sie zum Starten der Aktualisierung auf „Yes“ (Ja). BIOS-Aktualisierung wird nun ausgeführt. Das System wird neu gestartet. Anschließend wird die BIOS-Aktualisierung gestartet und der Fortschritt der Aktualisierung anhand einer Statusanzeige angezeigt. Je nach Änderungen in der Aktualisierung wechselt die Statusanzeige möglicherweise mehrere Male von 0 bis 100.
-
Seite 86: Zuweisen Eines System- Und Setup-Kennworts
Nach Abschluss wird das System neu gestartet und die BIOS-Aktualisierung ist abgeschlossen. System- und Setup-Kennwort Sie können ein Systemkennwort und ein Setup-Kennwort zum Schutz Ihres Computers erstellen. Kennworttyp Beschreibung System password Dies ist das Kennwort, das Sie zur Anmeldung beim System eingeben müssen. (Systemkennwort) Setup password Dies ist das Kennwort, das Sie für den Zugriff auf und Änderungen an den BIOS-Einstellungen des Computers... -
Seite 87: Vorhandenenes System- Und/Oder Setup-Kennwort Löschen Oder Ändern
• Lediglich Kleinbuchstaben sind zulässig, Großbuchstaben sind nicht zulässig. • Die folgenden Sonderzeichen sind zulässig: Leerzeichen, (”), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). Geben Sie das Systemkennwort ein, das Sie zuvor im Feld Neues Kennwort bestätigen eingegeben haben, und klicken Sie auf OK. Drücken Sie die Taste „Esc“, und eine Meldung fordert Sie zum Speichern der Änderungen auf. -
Seite 88: Unterstützte Betriebssysteme
NeoKylin v6.0, 64 Bit Herunterladen von Treibern Schalten Sie das/den Notebook ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Notebook ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell. -
Seite 89: Herunterladen Des Chipsatz-Treibers
Herunterladen des Chipsatz-Treibers Schalten Sie das Laptop ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produkt-Support, geben Sie die Service-Tag-Nummer Ihres Laptops ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Laptop-Modell. - Seite 90 Videotreiber Überprüfen Sie, ob der Videotreiber bereits auf dem System installiert ist. Software...
- Seite 91 Audiotreiber Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Netzwerktreiber Dieses System ist mit LAN- sowie WiFi-Treibern ausgestattet und kann LAN und WiFi erkennen, ohne die Treiberinstallation zu durchlaufen. USB-Laufwerk Überprüfen Sie, ob die USB-Treiber bereits auf dem System installiert sind. Speichertreiber Überprüfen Sie, ob die Speicher-Controller-Treiber im System installiert sind.
-
Seite 92: Andere Treiber
Andere Treiber Dieser Abschnitt enthält Treiberinformationen für alle anderen Komponenten im Geräte-Manager . Sicherheitsgerätetreiber Überprüfen Sie, ob der Sicherheitsgerätetreiber im System installiert ist. Überprüfen Sie, ob der HID-Treiber im System installiert ist. Control Vault Gerät Überprüfen Sie, ob der Treiber für das Control Vault Gerät im System installiert ist. Smart Card-Leser Überprüfen Sie, ob die Smart Card-Lesegerättreiber im System installiert sind. - Seite 93 Bildsensortreiber Überprüfen Sie, ob der Bildsensortreiber im System installiert ist. Software...
-
Seite 94: Zurücksetzen Der Echtzeituhr
Mit der Funktion zum Zurücksetzen der Echtzeituhr (Real Time Clock) können Sie oder der Servicetechniker das kürzlich eingeführten Systeme Dell Latitude und Precision in bestimmten No POST/No Boot/No Power (Kein POST/Kein Start/Kein Strom) -Situationen wiederherstellen. Sie können die RTC-Zurücksetzung im ausgeschalteten Systemzustand nur initiieren, wenn das System an den Netzstrom angeschlossen ist. -
Seite 95: Kontaktaufnahme Mit Dell
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
