f) Bildschirmscharnierabdeckung

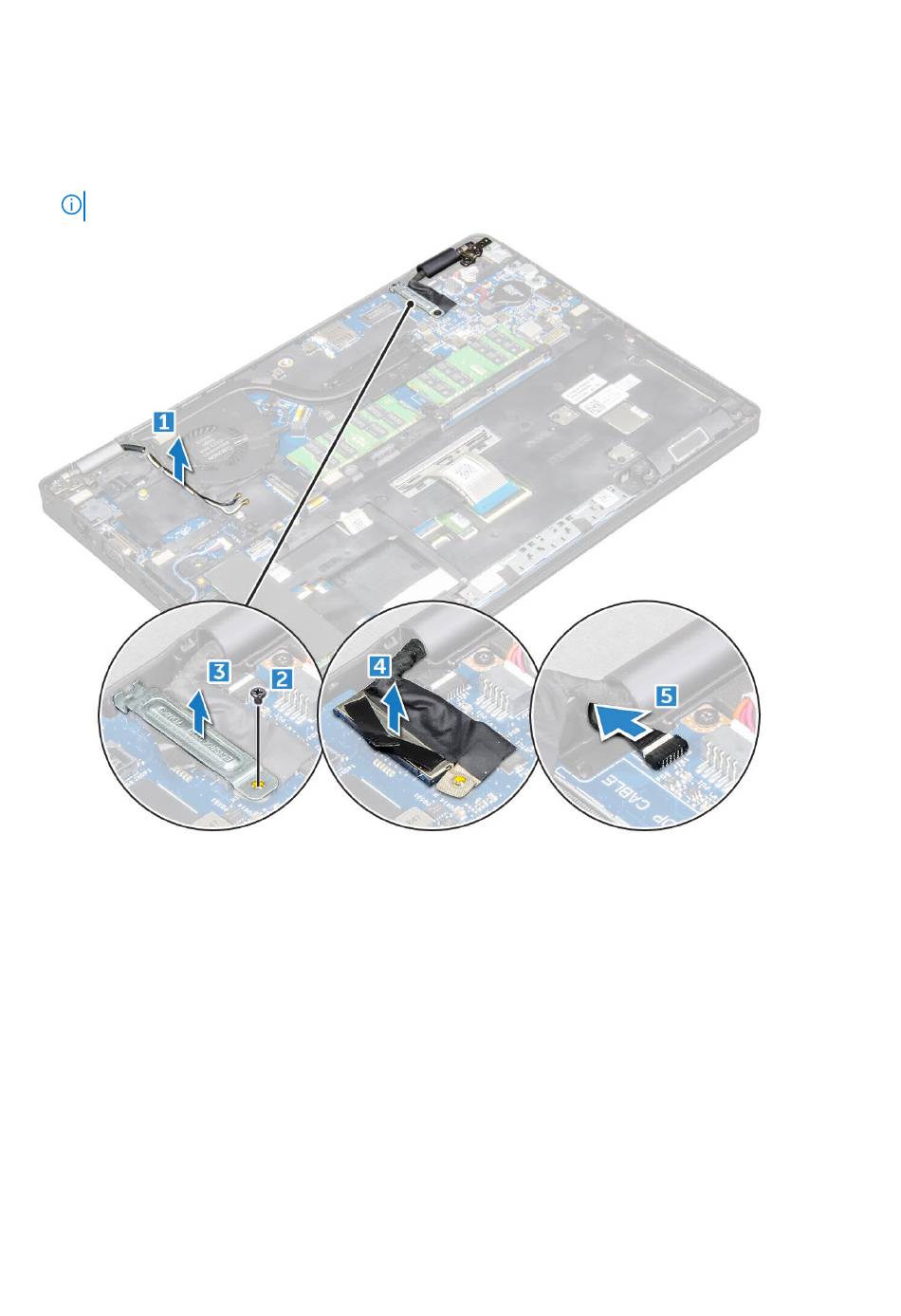

3. So lösen Sie das Bildschirmkabel:
a) Lösen Sie die WWAN- und WLAN-Kabel aus den Kabelführungskanälen [1].
b) Entfernen Sie die M2x5-Schraube, mit der die Bildschirmkabelhalterung am Computer befestigt ist [2].
c) Entfernen Sie die Bildschirmkabelhalterung, mit der das Bildschirmkabel befestigt ist [3].
d) Trennen Sie das Bildschirmkabel und das IR-Kamerakabel von den entsprechenden Anschlüssen auf der Systemplatine [4][5].
ANMERKUNG:
4. Legen Sie den Computer mit dem Bildschirm nach unten auf die Kante einer ebenen Oberfläche.
5. So entfernen Sie die Bildschirmbaugruppe:
a) Entfernen Sie die M2x5-Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist [1].
b) Nehmen Sie die Bildschirmbaugruppe vom Computer ab [2].
38 Ausbau und Wiedereinbau
Das Entfernen des Steckers [5] gilt nur für Infrarot-Kameramodelle.
