3 Produktbeschreibung
3.4 Anschlüsse und Schnittstellen
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
3.4 Anschlüsse und Schnittstellen

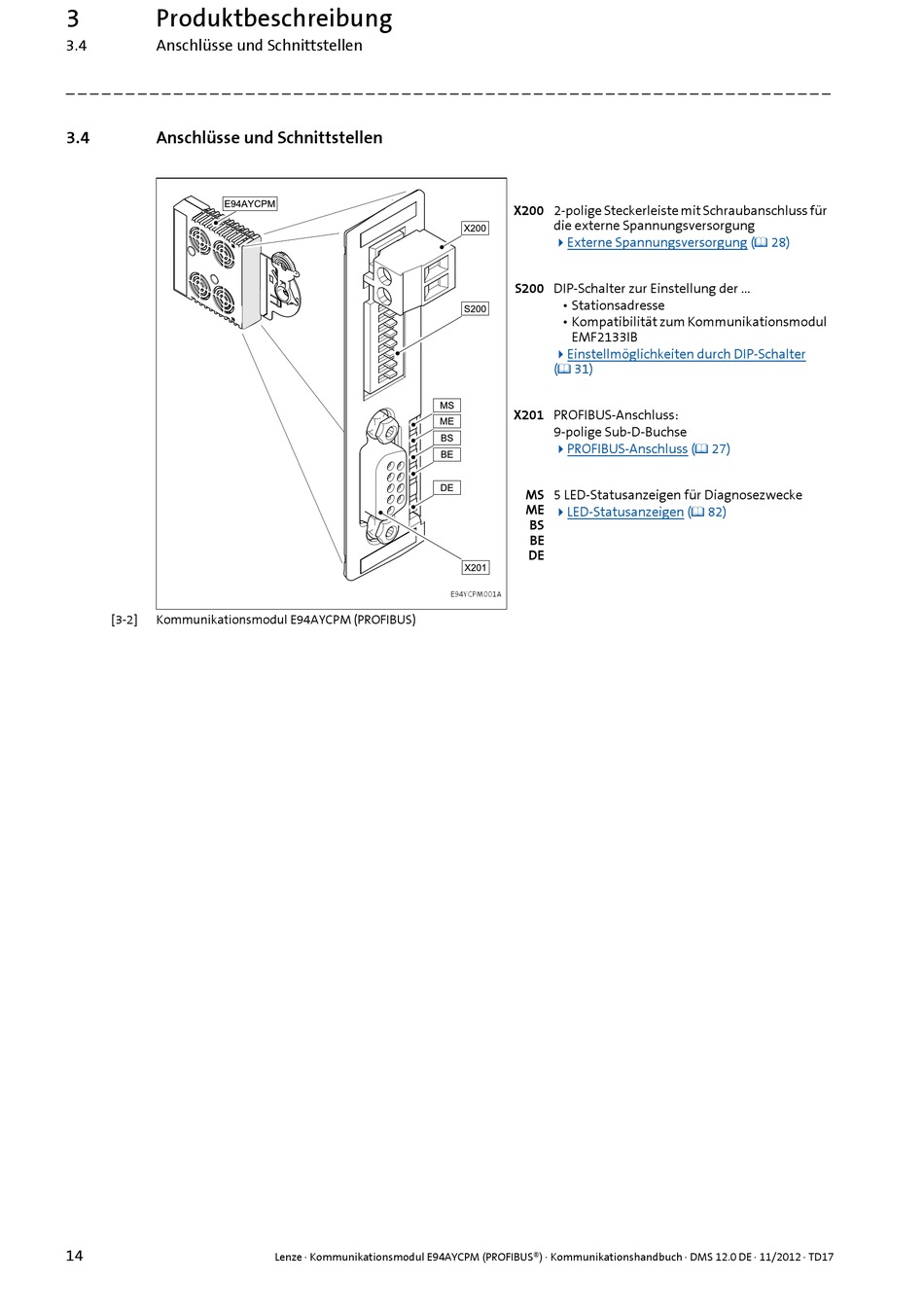

[3-2] Kommunikationsmodul E94AYCPM (PROFIBUS)
14
Lenze · Kommunikationsmodul E94AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 12.0 DE · 11/2012 · TD17
X200 2-polige Steckerleiste mit Schraubanschluss für
die externe Spannungsversorgung
Externe Spannungsversorgung ( 28)
S200 DIP-Schalter zur Einstellung der ...
• Stationsadresse
• Kompatibilität zum Kommunikationsmodul
EMF2133IB
Einstellmöglichkeiten durch DIP-Schalter
( 31)
X201 PROFIBUS-Anschluss:
9-polige Sub-D-Buchse
PROFIBUS-Anschluss ( 27)
MS 5 LED-Statusanzeigen für Diagnosezwecke
ME
LED-Statusanzeigen ( 82)
BS
BE
DE
E94YCPM001A
