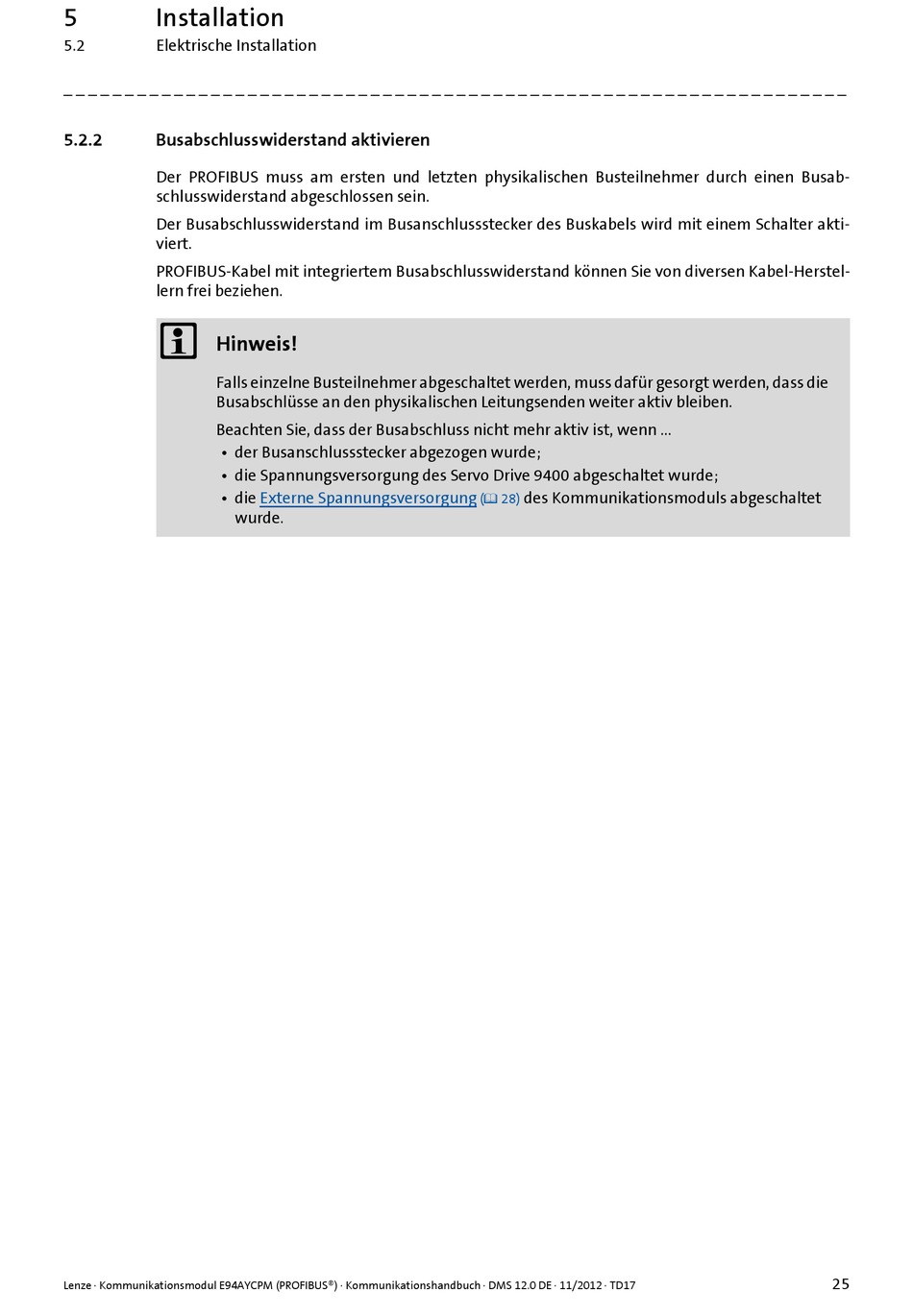

5 Installation
5.2 Elektrische Installation
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
5.2.2

Busabschlusswiderstand aktivieren

Der PROFIBUS muss am ersten und letzten physikalischen Busteilnehmer durch einen Busab-
schlusswiderstand abgeschlossen sein.
Der Busabschlusswiderstand im Busanschlussstecker des Buskabels wird mit einem Schalter akti-
viert.
PROFIBUS-Kabel mit integriertem Busabschlusswiderstand können Sie von diversen Kabel-Herstel-
lern frei beziehen.

Hinweis!
Falls einzelne Busteilnehmer abgeschaltet werden, muss dafür gesorgt werden, dass die
Busabschlüsse an den physikalischen Leitungsenden weiter aktiv bleiben.
Beachten Sie, dass der Busabschluss nicht mehr aktiv ist, wenn ...
• der Busanschlussstecker abgezogen wurde;
• die Spannungsversorgung des Servo Drive 9400 abgeschaltet wurde;
• die
wurde.
Lenze · Kommunikationsmodul E94AYCPM (PROFIBUS®) · Kommunikationshandbuch · DMS 12.0 DE · 11/2012 · TD17
Externe Spannungsversorgung des Kommunikationsmoduls abgeschaltet
( 28)
