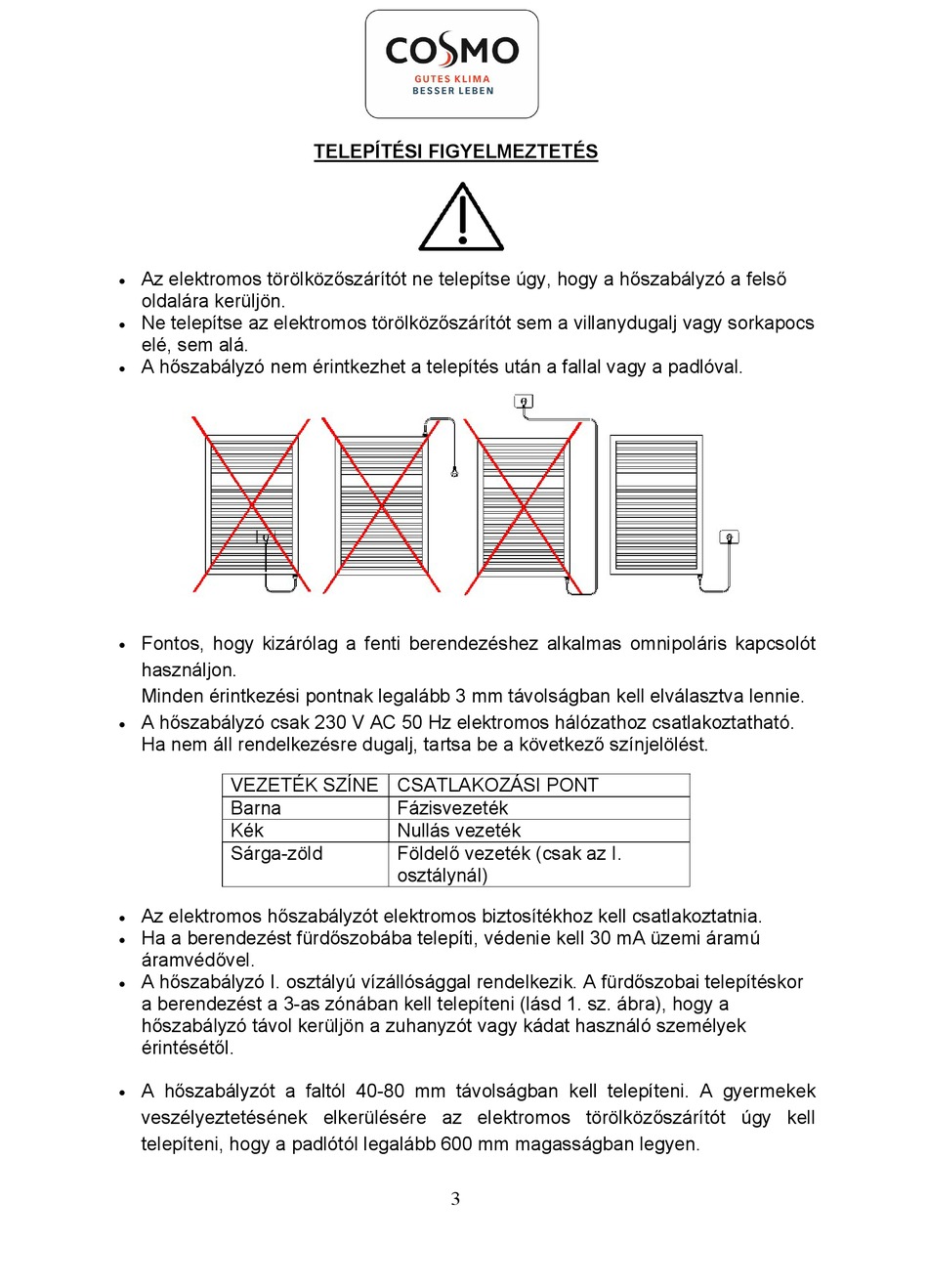

Cosmo CLASSIC Installations-, Bedienungs- Und Gebrauchsanweisung Seite 94

Az elektromos törölközőszárítót ne telepítse úgy, hogy a hőszabályzó a felső

oldalára kerüljön.
Ne telepítse az elektromos törölközőszárítót sem a villanydugalj vagy sorkapocs

elé, sem alá.
A hőszabályzó nem érintkezhet a telepítés után a fallal vagy a padlóval.

Fontos, hogy kizárólag a fenti berendezéshez alkalmas omnipoláris kapcsolót

használjon.
Minden érintkezési pontnak legalább 3 mm távolságban kell elválasztva lennie.
A hőszabályzó csak 230 V AC 50 Hz elektromos hálózathoz csatlakoztatható.

Ha nem áll rendelkezésre dugalj, tartsa be a következő színjelölést.
VEZETÉK SZÍNE CSATLAKOZÁSI PONT
Barna
Kék
Sárga-zöld
Az elektromos hőszabályzót elektromos biztosítékhoz kell csatlakoztatnia.

Ha a berendezést fürdőszobába telepíti, védenie kell 30 mA üzemi áramú

áramvédővel.
A hőszabályzó I. osztályú vízállósággal rendelkezik. A fürdőszobai telepítéskor

a berendezést a 3-as zónában kell telepíteni (lásd 1. sz. ábra), hogy a
hőszabályzó távol kerüljön a zuhanyzót vagy kádat használó személyek
érintésétől.
A hőszabályzót a faltól 40-80 mm távolságban kell telepíteni. A gyermekek

veszélyeztetésének elkerülésére az elektromos törölközőszárítót úgy kell
telepíteni, hogy a padlótól legalább 600 mm magasságban legyen.
TELEPÍTÉSI FIGYELMEZTETÉS
Fázisvezeték
Nullás vezeték
Földelő vezeték (csak az I.
osztálynál)
3
