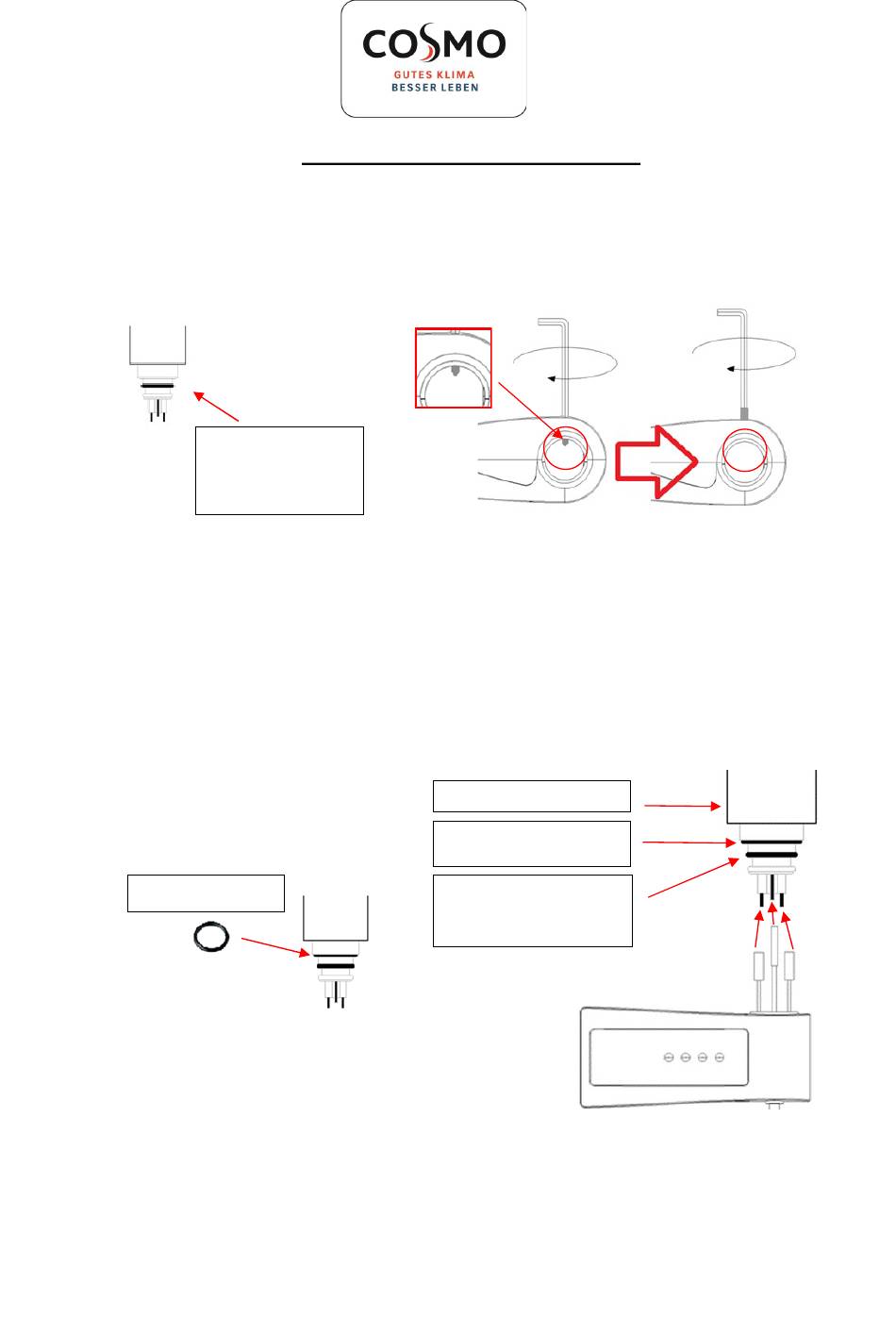

Desligue a energia. Verifique se o anel de vedação no acoplamento de tubo
1.
roscado do aquecedor elétrico está inserido corretamente na ranhura e se não
ocorreu nenhum dano ou defeito – fig. 2 (caso contrário, substitua-o).
ANEL DE VEDAÇÃO PARA
ACOPLAMENTO DE TUBO
ROSCADO DO AQUECEDOR
Fig. 2
Se necessário, solte o parafuso sextavado na parte traseira do controlador até
vê-lo através da abertura na parte superior da unidade (fig. 3).
Insira o anel de vedação fornecido pela parte inferior e coloque-o sob a porca
2.
de fixação do aquecedor (fig. 4).
ANEL DE VEDAÇÃO
FORNECIDO
Fig. 4
INSTALAÇÃO DO CONTROLADOR
RADIADOR
ANEL DE VEDAÇÃO FORNECIDO
ANEL DE VEDAÇÃO NO
ACOPLAMENTO DE TUBO
ROSCADO DO AQUECEDOR
5
Fig. 3
Fig. 5
