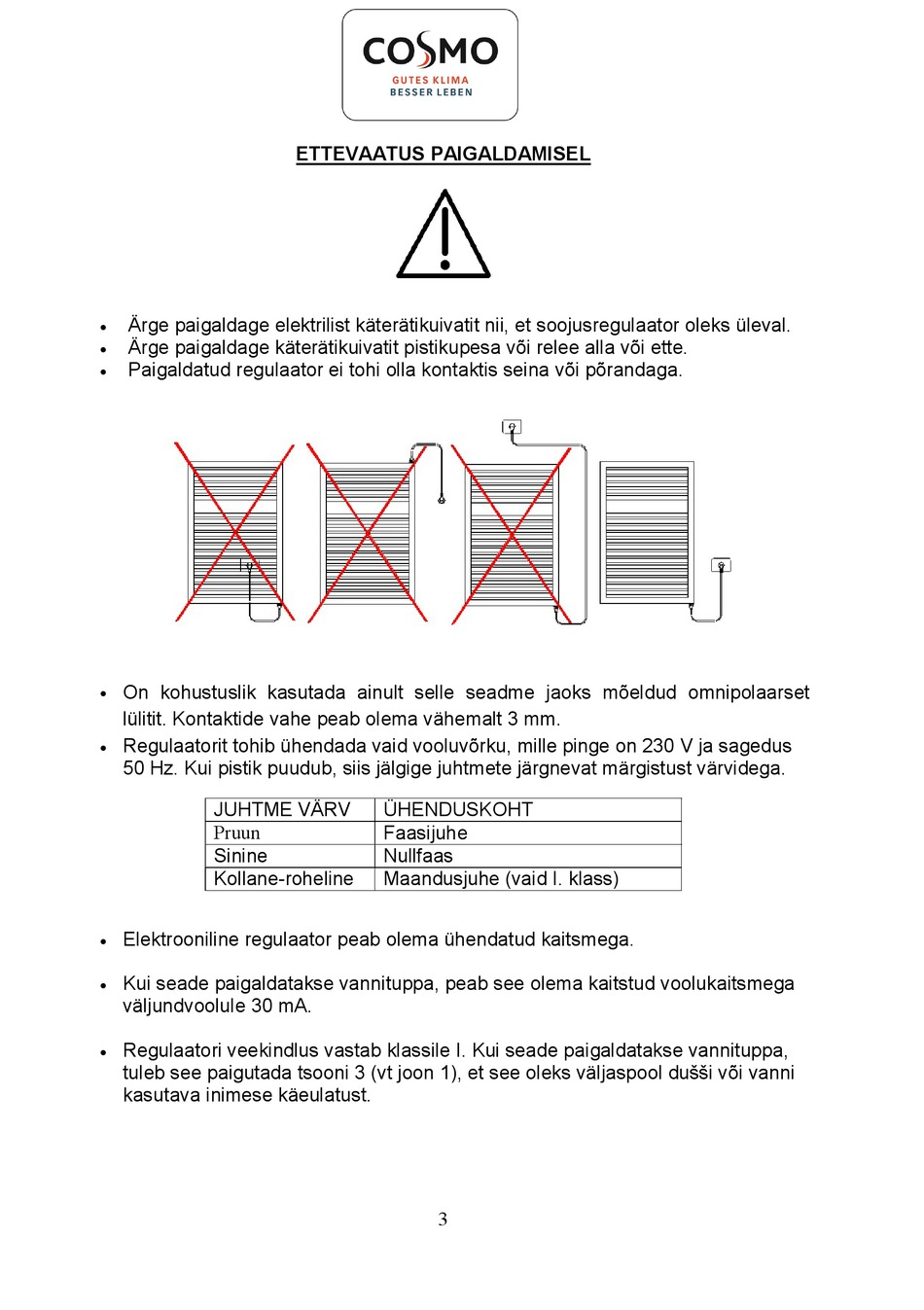

Cosmo CLASSIC Installations-, Bedienungs- Und Gebrauchsanweisung Seite 68

Ärge paigaldage elektrilist käterätikuivatit nii, et soojusregulaator oleks üleval.

Ärge paigaldage käterätikuivatit pistikupesa või relee alla või ette.

Paigaldatud regulaator ei tohi olla kontaktis seina või põrandaga.

On kohustuslik kasutada ainult selle seadme jaoks mõeldud omnipolaarset

lülitit. Kontaktide vahe peab olema vähemalt 3 mm.
Regulaatorit tohib ühendada vaid vooluvõrku, mille pinge on 230 V ja sagedus

50 Hz. Kui pistik puudub, siis jälgige juhtmete järgnevat märgistust värvidega.
JUHTME VÄRV
Pruun
Sinine
Kollane-roheline
Elektrooniline regulaator peab olema ühendatud kaitsmega.

Kui seade paigaldatakse vannituppa, peab see olema kaitstud voolukaitsmega

väljundvoolule 30 mA.
Regulaatori veekindlus vastab klassile I. Kui seade paigaldatakse vannituppa,

tuleb see paigutada tsooni 3 (vt joon 1), et see oleks väljaspool dušši või vanni
kasutava inimese käeulatust.
ETTEVAATUS PAIGALDAMISEL
ÜHENDUSKOHT
Faasijuhe
Nullfaas
Maandusjuhe (vaid I. klass)
3
