3. Verwijder voorzichtig de draden uit de opening aan de bovenkant van de
thermostaat en sluit ze aan op het elektrische verwarmingselement. Voor
klasse-1 producten: verbind het cylindrische contact op de geel-groene draad
met de bout van het verwarmingselement. Verbind de rode draden (deze zijn
uitwisselbaar) met de platte aansluitingen (fig. 5).

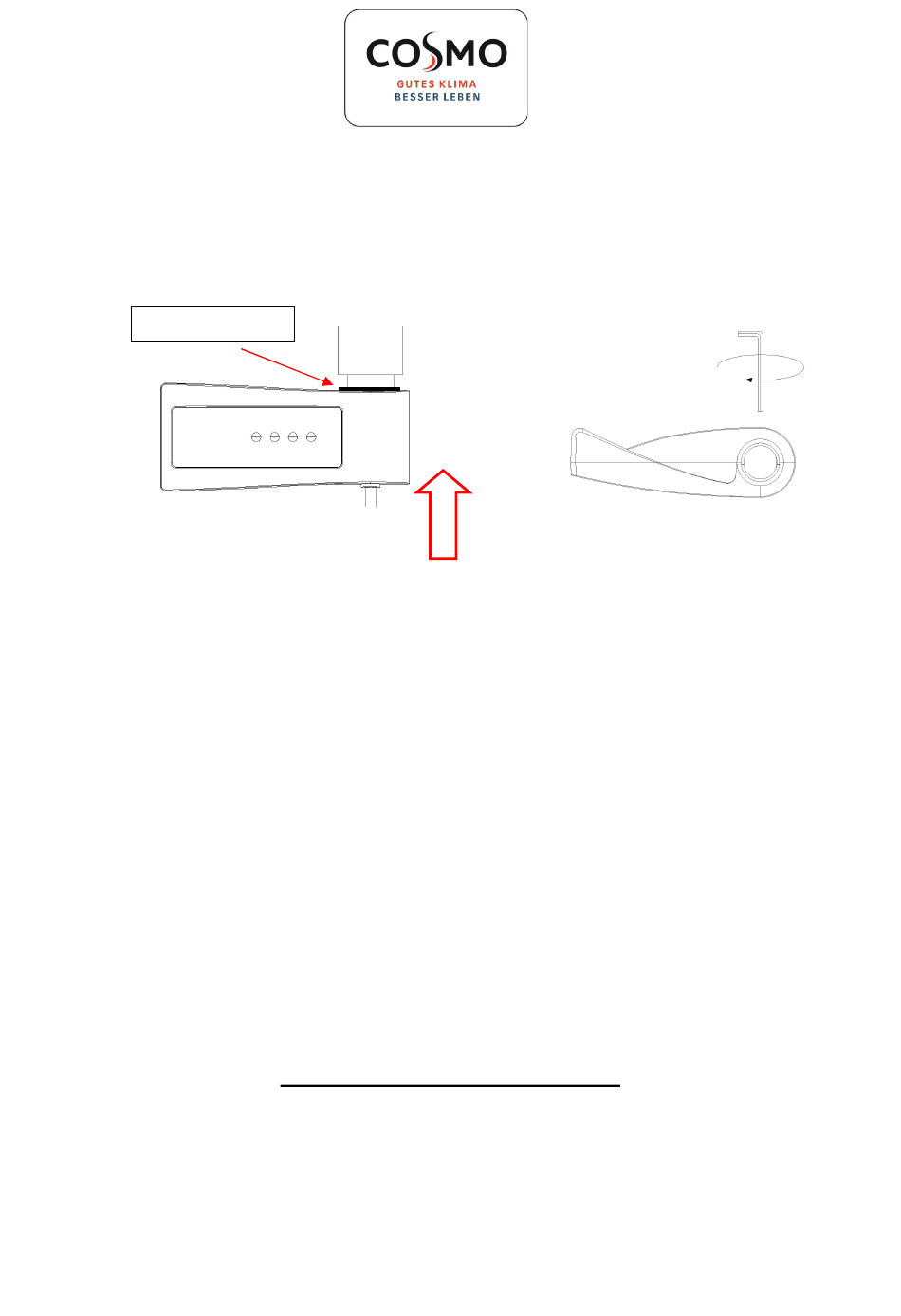

MEEGELEVERDE O-RING
4. Breng de thermostaat aan op de aansluiting van het elektrische
verwarmingselement (fig. 6). Druk de thermostaat aan totdat de aansluiting
volledig is ingebracht en de meegeleverde O-ring volledig is samengedrukt.
Zorg ervoor dat de draden volleidg in de thermostaat zijn aangebracht en niet
vast zitten in het eerste deel van de opening.
5. Draai de hex-schroef aan met de thermostaat tegen het verwarmingselement
aangedrukt;
Zorg er hierbij voor dat de meegeleverde O-ring volledig blijft samengedrukt.
De hex-schroef moet in de rand van het plastic vallen. Draai aan tot de
schroef goed vast zit.
6. Controleer of de thermostaat goed is aangebracht op het verwarmingselement
(fig. 7). Verbind het aansluitsnoer van de thermostaat op de hoofdstroom, in
overeenstemming met standaarden en voorschriften die gelden in het land
waar de installatie is uitgevoerd.
De Cosmo Classic thermostaat heeft vier knoppen en een display (fig. 8). De
AAN/Stand-by knop wordt gebruikt om het apparaat aan te zetten of op stand-by te
zetten: als de thermostaat op stand-by staat, is op het display een knipperend licht te
zien. Als het apparaat aan staat, worden de tijd en het programma in de chrono-
stand getoond of de temperatuurs-instelling in de andere standen.
Fig. 6
WERKING VAN DE THERMOSTAAT
6
Fig. 7
