3.1.11 Flüssigkeitsstand
Beachten Sie die Anforderungen in den nachfolgen-
den Tabellen, um die Pumpen zu schützen und eine
ordnungsgemäße Förderleistung zu gewährleisten.
Mindestfüllstand

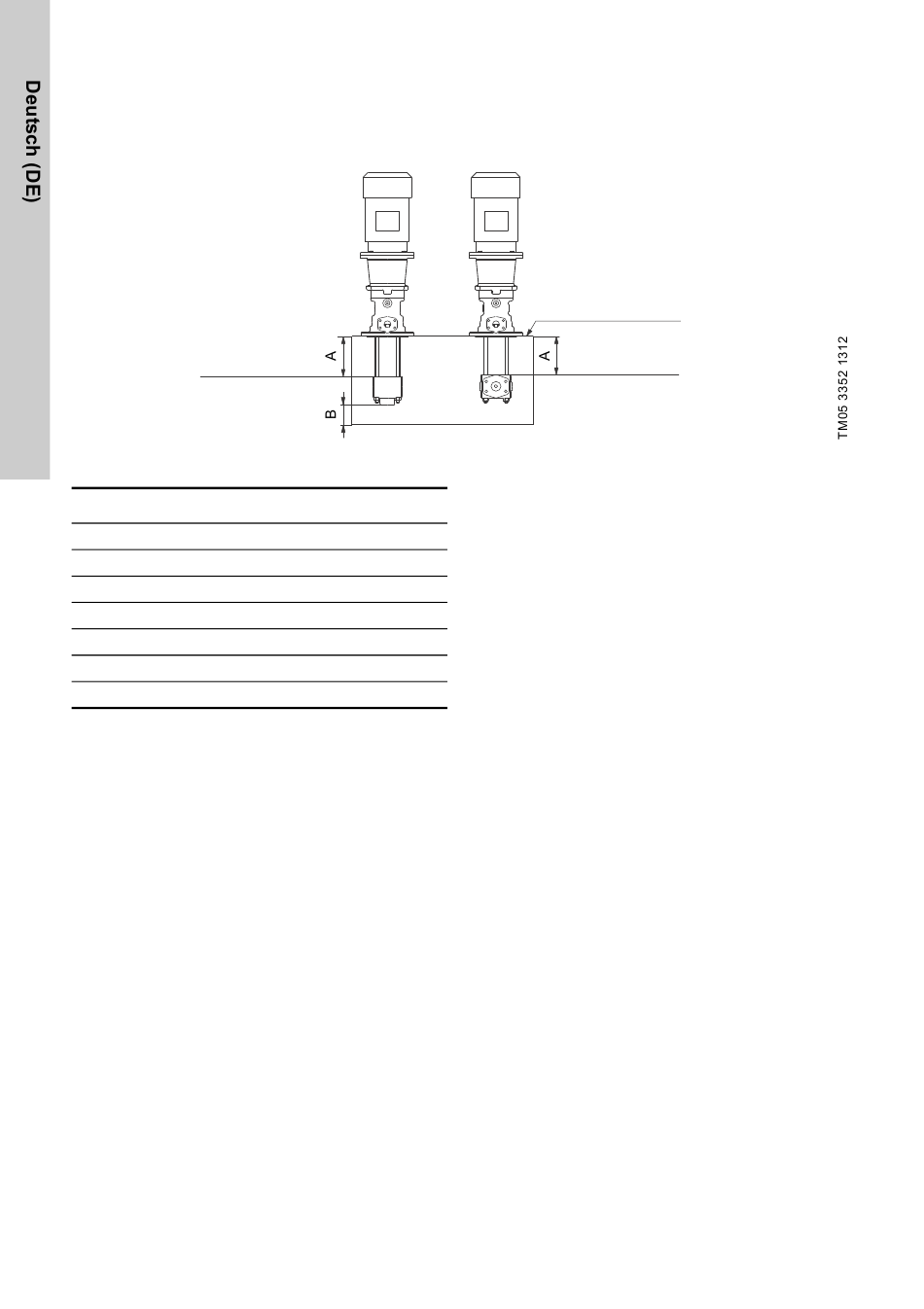

Abb. 7 Montage auf einem Behälter
Pumpe A [mm]
MTS 20 147
MTS 40 190
MTS 80 224
MTS 140 265
MTS 210 286
MTS 280 335
MTS 440 387
8
DQ D8.6
B [mm]
25
25
25
25
-
-
-
Behälteroberseite
Mindestfüllstand
