Software
5.3.5.3 Frequenzspektrum und Frequenzfilter
Frequenzspektrum
Im A-mode des Programms kann einen Frequenzanalyse der abgerufenen Ultraschallscans durchge-
führt werden. Das mit Hilfe einer Fast-Fourier-Transformation (FFT) berechnete Frequenzspektrum
der Ultraschallscans wird im Diagramm Spectrum FFT angezeigt (Abb. 43).

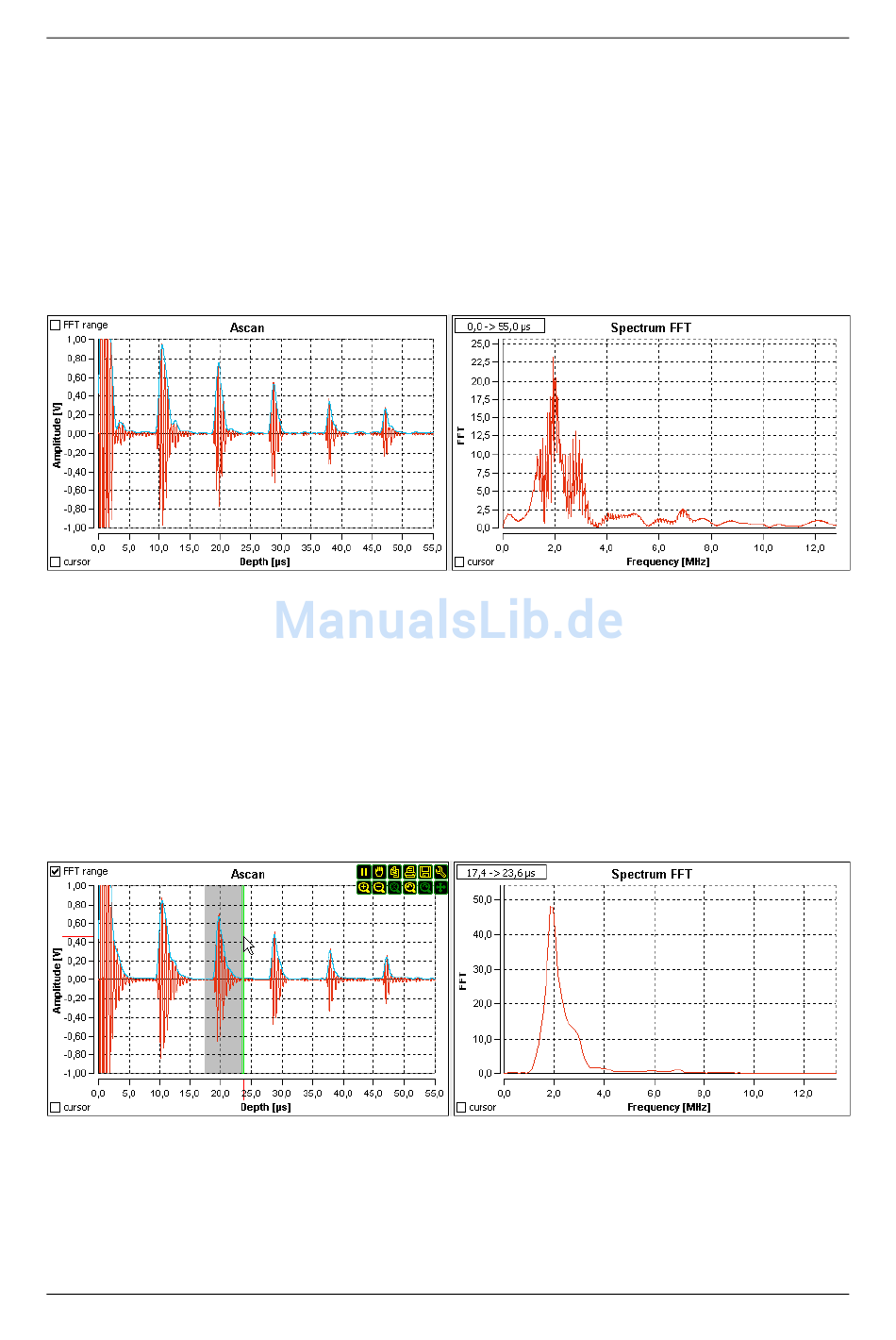

Abb. 43: A-Scan (links) mit zugehörigem Frequenzspektrum (rechts)
i
i
Der Frequenzbereich des berechneten FFT-Spektrums ist von der Abtastrate der Messung
abhängig. Die Auflösung des Spektrums wird durch die Anzahl der zur Berechnung verwen-
deten Messpunkte begrenzt.
Beim ersten Start des Programms erfolgt die Berechnung des Frequenzspektrums über alle Mess-
punkte eines A-Scans. Um den Datenbereich einzuschränken, ist das Auswahlfeld „FFT range" zu
setzten. Der Datenbereich für die Berechnung des Spektrums wird grau hinterlegt. Durch Verschie-
ben der diese Bereiches mit der Maus (siehe Abb. 44) kann der Datenbereich beliebig angepasst
werden.
Abb. 44:
Frequenzspektrum über den Teil des Messsignals zwischen 17,4 µs bis 23,6 µs.
Ultraschallechoskop GS200/GS200i · Benutzerhandbuch Version 0.70
Echoskopbetrieb mit Ein-Element-Wandlern (GS200/GS200i)
45
