Ultraschallechoskop
Die Ultraschallsonden sind entsprechend ihrer Frequenz mit einer Hardwarekodierung versehen, so
dass sie vom Messsystem automatisch erkannt werden können.
Alle Ultraschallsonden haben ein robustes Metallgehäuse und sind an der Schallaustrittsfläche was-
serdicht vergossen. Die Sonden sind mit einem robusten Spezialstecker zum Anschluss an das
Echoskop versehen.

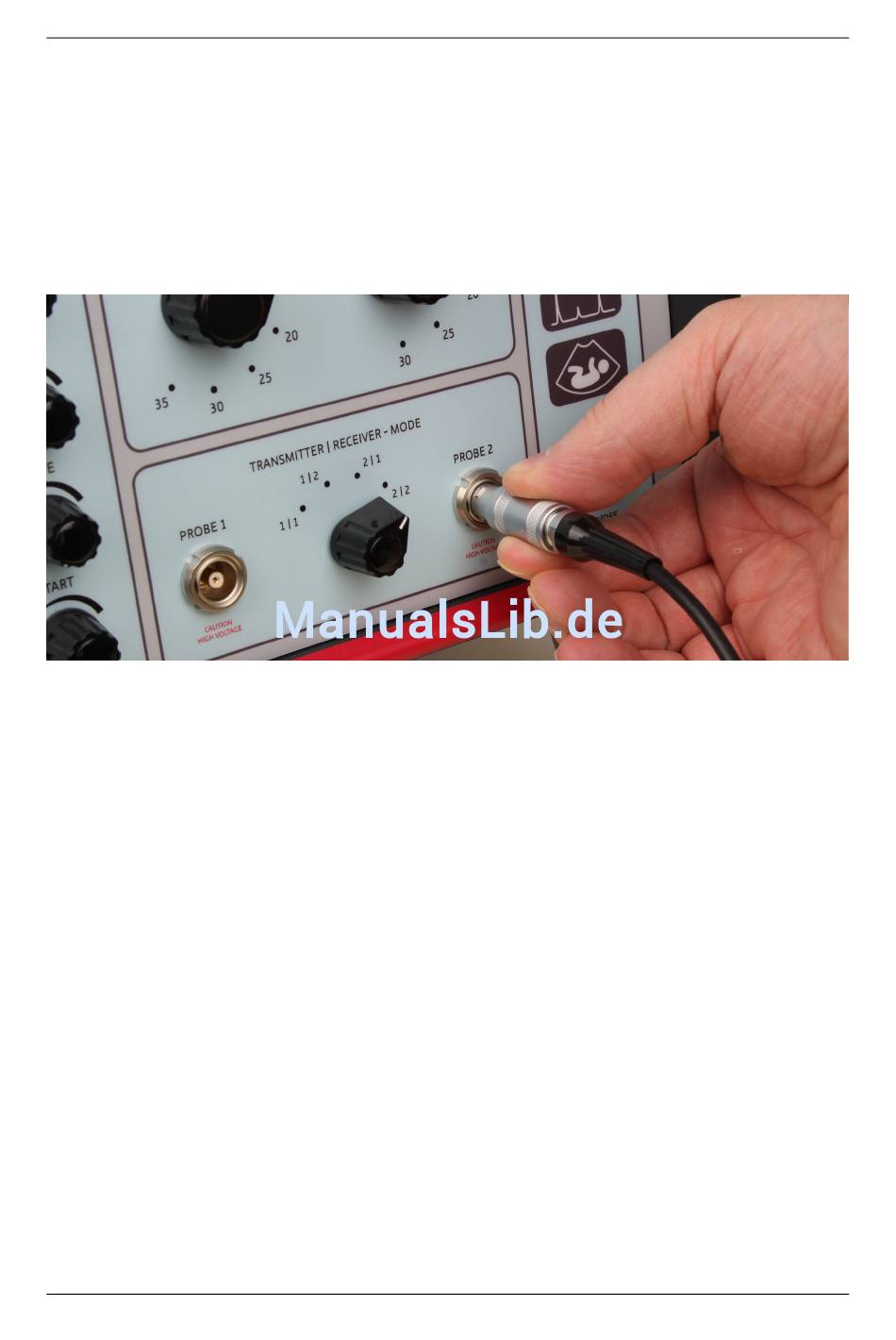

Abb. 11: Anschließen/Abziehen eines Ein-Element-Wandlers an das GS200/GS200i)
!
!
Beim Anschließen eines Ultraschallwandlers an das Echoskop oder beim Abziehen vom
Echoskop ist der Anschlussstecker des Wandlers wie in Abb.
lastung auf das Anschlusskabel ist zu vermeiden, um das Ablösen des Kabels vom Stecker
verhindern.
4.5.2 Arraywandler (GS200i)
Zum Lieferumfang des GS200i gehört ein Ultraschall-Arraywandler, wie er z. B. in der Medizin für
Untersuchungen des Bauchraums zum Einsatz kommt.
Der Ultraschallwandler verfügt über ein Array aus 64 konvex angeordneten Einzelelementen. Zur
Ansteuerung des Arraywandlers sowie für die Signalerfassung und Signalverarbeitung ist ein separa-
tes Erweiterungsmodul in das Ultraschallechoskop GS200i integriert. Der Anschluss für den
Arraywandler befindet sich auf der Rückseite des GS200i (siehe Abb. 7 und 13).
Ultraschallechoskop GS200/GS200i · Benutzerhandbuch Version 0.70
Ultraschallsonden
11
gezeigt zu halten. Eine Z
ugbe-
zu
15
