ten darstellbar. Außer im Imaging-Modus kann jedes Diagramm separat über Werkzeugleisten konfi-
guriert und bedient werden (siehe Kapitel 5.1.3.1 Diagramm-Toolbars).
4 - Infofeld. Dieses Feld stellt Information zu Einstellungen an der Vorderseite des Echoskop (Be-
triebsmodus, Sendeleistung, Verstärkung, angeschlossene Sonden) sowie Informationen zum
Programm- und Gerätestatus bereit.
5.1.2 Funktionsschalter
Programmfunktionen und -aktionen wie das Starten des Messbetriebs, das Umschalten in einen an-
deren Programmmodus, die Aktualisierung der Angaben im Infofeld usw. werden mit Hilfe von
Schaltern aufgerufen.

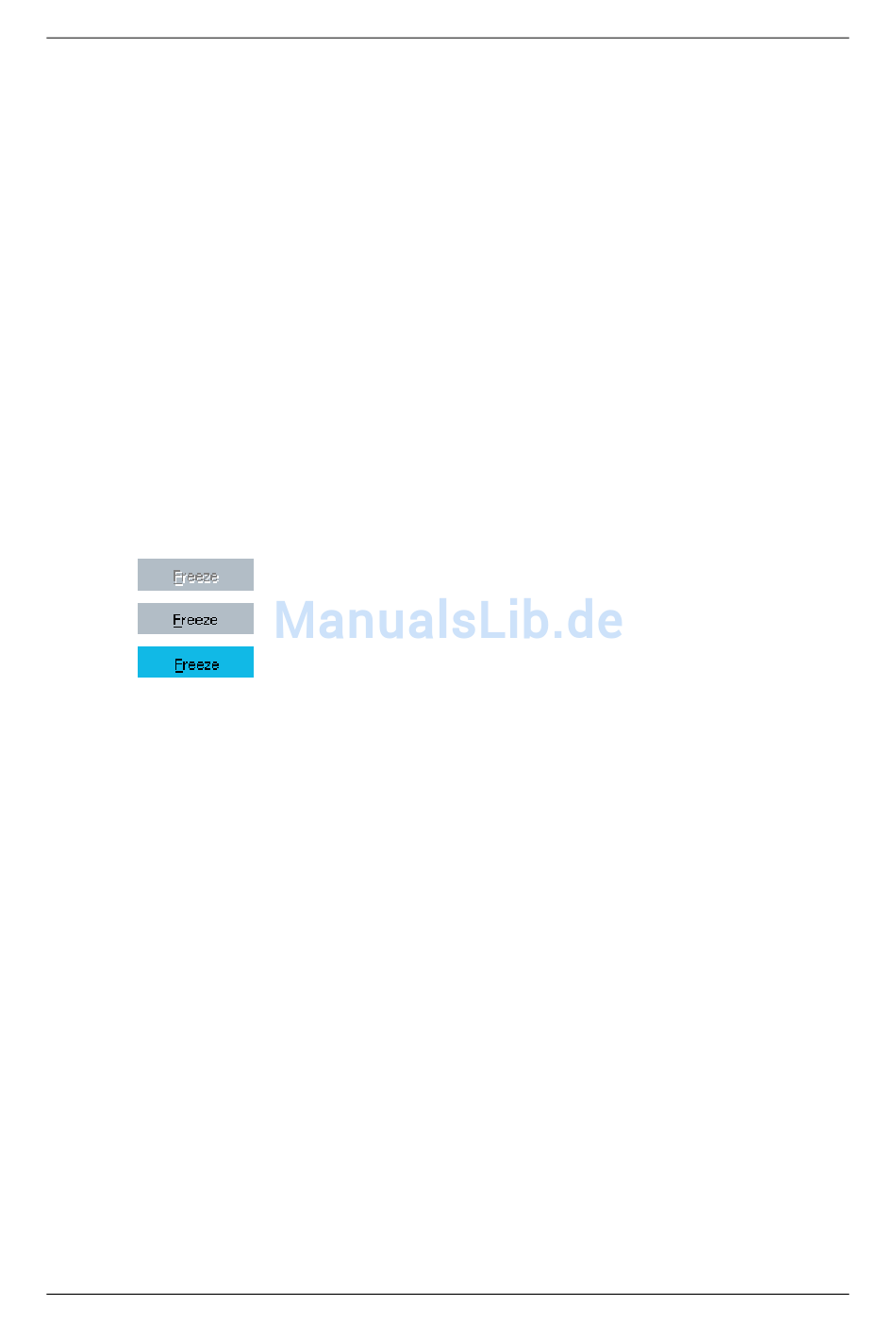

Je nach Funktion können die Schalter ein unterschiedliches Verhalten und Layout zeigen. Mögliche
Schalterzustände werden im Folgenden beschrieben.
Zustand
Layout
1
2
3
Einige Funktionen setzen nach ihrer Ausführung den Schalter automatisch zurück in den Zustand 2.
Andere Funktionen bzw. Aktionen müssen direkt durch erneutes Anklicken beendet werden.
i
i
1)
In bestimmten Situationen kann auf Schalter nicht zugegriffen werden, obwohl sie sich im
Zustand 2 oder 3 befinden. So kann z. B. im B-, M- oder CT-mode während eines B-scans, M-
scans oder einer CT-Messung nicht auf die Schalter Start A-scan und Freeze oder die Schalter
zum Wechsel des Programm-Modus zugegriffen werden.
5.1.3 Diagramme
i
i
Die folgenden Beschreibungen beziehen sich auf Diagramme im A-, B-, M- und CT-mode des
Programms GS-EchoView.
5.1.3.1 Diagramm-Toolbars
Die Konfiguration und Bedienung der Diagramme erfolgt über Toolbars.
Beim Bewegen des Mauszeigers über ein Diagramm, wird in dessen oberen rechten Bereich die
Haupt-Toolbar eingeblendet. Diese umfasst zwei Symbolgruppen. Die obere Gruppe enthält Funkti-
onen zum Kopieren, Ausdrucken und Speichern oder zum Einstellen der grafischen Darstellung der
Messdaten selbst (Linienart, Farbe, Punkte usw.). Die untere Gruppe stellt Zoom-Funktionen bereit.
18
GAMPT mbH · Hallesche Straße 99F · D-06217 Merseburg · Tel. +49 3461/2786910 · www.gampt.de
Beschreibung
Schalter ist deaktiviert, Funktion/Aktion kann nicht ausgeführt werden
Schalter ist aktiviert, Funktion/Aktion kann aufgerufen werden
Schalter ist aktiviert, Funktion/Aktion wird ausgeführt
Allgemeiner Programmaufbau
1)
1)
